GBL 50

GBL 80

GBK 80

GBK 100

GBK 120

GBK 150

GBK 200

A

583

803

803

948

1103

1318

1510

B

187

207

207

202

207

222

430

C

145

345

565

715

865

1065

1050

D

340

416

416

416

416

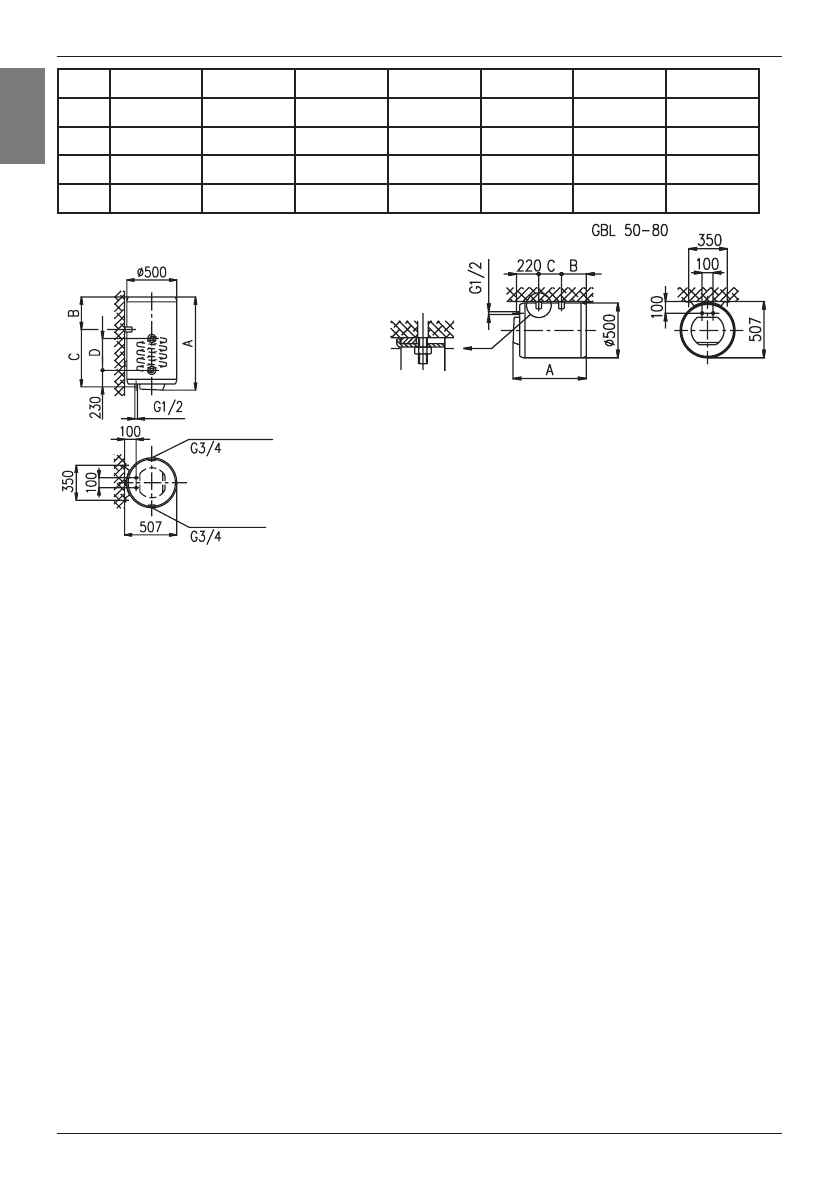

Anschluss - und Montagemasse (mm).

             GBK 80 - 200

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Zu- und Ableitung des Wassers sind an den Röhren des Warmwasserbereiters
farbgezeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen
Wassers  rot  gekennzeichnet.  Den  Warmwasserbereiter  können  sie  an  das
Wasserleitungsnetz auf zwei Arten anschließen.
Das  geschlossene  Drucksystem  des  Anschlußes  ermöglicht  die
Wasserabnahme  an  mehreren  Abnahmestellen,  das  druckfreie  System
aber  erlaubt  nur  eine  Abnahmestelle.  Mit  Hinsicht  auf  das  Anschlußsystem

müssen  sie  auch  entsprechende  Mischbatterien  anschaffen.  Bei  offenem,  druckfreiem  System  muß  vor  dem
Warmwasserbereiter  ein  Sicherheitsventil  eingebaut  werden,  wodurch  das  ausfließen  des  Wassers  aus  dem
Innenbehälter  verhindert  wird,  wenn  im  Wassernetz  das  Wasser  ausfällt.  Bei  diesem  Anschlußsytem  müssen
Sie eine Durchfluß-Mischbatterie verwenden. Im Warmwasserbereiter wird wegen Aufwärmung der Wasserinhalt
vergrößert, dies aber verursacht das Tropfen aus dem Rohr der Mischbatterie. Mit starkem Anziehen des Griffes
an der Mischbatterie können Sie das Tropfen des Wassers nicht verhindern, sondern sie können die Mischbatterie
nur  beschädigen.  Bei  geschloßenem  Drucksystem  des  Anschlußes  müssen  sie  an  den  Abnahmestellen  Druck-
Mischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein Sicherheitsventil an das Zulaufrohr
einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel
verhindert.  Das  Ablflussrohr,  das  unter  dem  Ablauf  des  Sicherheitsventils  angebracht  wird,  ist  senkrecht  nach
unten und in frostfreier Umgebung einzubauen.
Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem
Rückschlagventil  in  den  Ablauf  zu  leiten,  kann  man  das  Tröpfeln  vermeiden,  indem  ein  Expansionsgefäß  mit
dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird. Um eine einwandfreie Funktion des
Rückschlagventils  zu  sichern,  müssen  regelmäßige  Prüfungen  vierzehntäglich  durchgeführt  werden.  Bei  der
Prüfung ist durch das Betätigen des Hebels oder Lösen der Ventilmutter (je nach dem Ventiltyp) der Auslauf des
Rückschlagventils  zu  öffnen.  Dabei  muss  aus  dem  Auslaufdüse  Wasser  austreten,  um  die  Fehlerlosigkeit  des
Ventils aufzuweisen.

Zwischen dem Warmwasserbereiter und dem Sicherheitsventil dürfen Sie kein Sperrventil einbauen, weil Sie dadurch die
Wirkung des Rückschlag- Sicherheitsventils verhindern.

Den  Warmwasserbereiter  können  Sie  an  das  Wasserleitungsnetz  ohne  Reduktionsventil  anschließen,  wenn  der
Druck  im  Netz  niedriger  als  0,5  MPa  ist.  Wenn  der  Druck  1,0  MPa  übersteigt,  müssen  Sie  nacheinander  zwei
Reduktionsventile  einbauen.  Vor  dem  elektrischen  Anschluß  müssen  Sie  den  Warmwasserbereiter  verbindlich
zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie.
Der Warmwasserbereiter ist aufgefüllt, wenn das Wasser durch das Ausflußrohr der Mischbatterie fließt.

Rechter Anschluß

Linker Anschluß

D
