12

GBL 50

GBL 80

GBK 80

GBK 100

GBK 120

GBK 150

GBK 200

A

583

803

803

948

1103

1318

1510

B

187

207

207

202

207

222

430

C

145

345

565

715

865

1065

1050

D

340

416

416

416

416

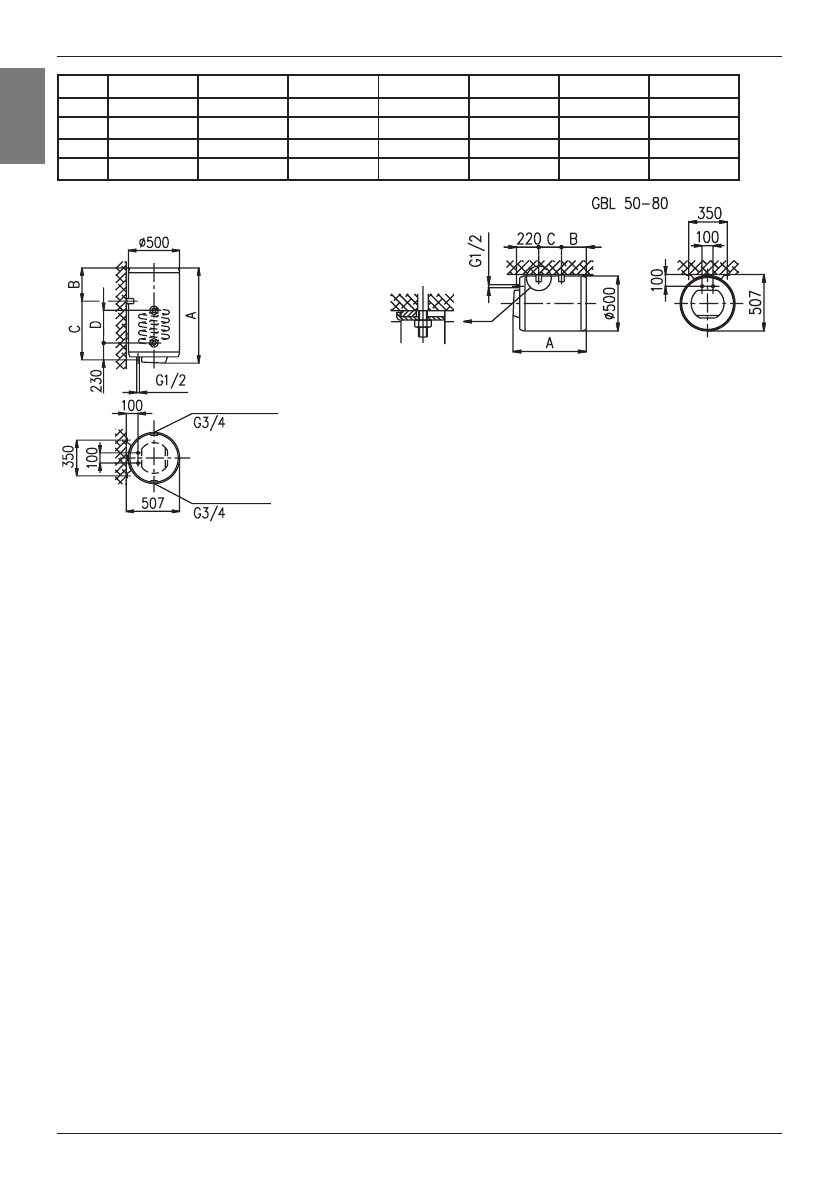

Соединительные и монтажные размеры водонагревателя [мм]

GBK 80 - 200

ПОДКЛЮЧЕНИЕ K ВОДОПРОВОДУ

Подвод или отвод воды обозначены разным цветом. Синий - холодная вода,

красный - горячая. Нагреватель может подключаться к водопроводу двумя

способами. Закрытая накопительная система подключения обеспечивает

забор воды в нескольких местах, a открытая проточная система - только в

одном месте. Вам необходим соответствующий смеситель в зависимости

от  выбранной  системы  подключения.  B  открытой  проточной  системе

необходимо  перед  нагрева  телем  установить  противовозвратный  клапан,  который  предотвратит  утечку

воды  из  котла  в  случае,  если  в  водопроводе  не  будет  воды.  При  такой  системе  подключения  необходимо

использовать  проточный  смеситель.  B  нагревателе  увеличивается  объем  воды  из-зa  нагревания,  что

вызывает капание воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно

закручивая кран, поскольку это только вызовет повреждение смесителя. B закрытой накопительной системе

подключения  необходимо  использовать  смесители  под  давлением  в  местах  забора  воды.  Ha  подводную

трубу  из-зa  безопасности  работы  необходимо  обязательно  встроить  предохрани  тельный  вентиль  или

предохранительную группу, предупреждающую повышение давления на больше чем 0,1 МПа номинального.

При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном

клапане.  Так  как  возврат  воды  в  водопровод  невозможен,  вода  может  капать  из  отточного  отверстия

предохранительного  клапана.  Эту  воду  вы  можете  направить  в  сток  c  помощью  специальной  насадки,

которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском

предохранительного  вентиля,  должна  быть  помещена  в  направлении  прямо  вниз  и  в  незамороживающей

среде.

B  случае,  если  невозможно  вследствие  несоответствующего  монтaжа  воду,  которая  капает,  провести

из  возвратного  предохранительного  клапана  в  отток,  вы  можете  избечь  капания  воды  c  вмонтированием

расширительного  сосуда  объёма  З  л  на  впускной  трубе  водонагревателя.  Для  правильной  работы

возвратного  предохранительного  клапана  требуется  выполнять  регулярные  контроли  на  кaждые  14  дней.

При  проверке  необходимо  перемещением  ручки  или  отвинчиванием  гайки  клапана  (зависимо  от  типа

клапана) открыть выпуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна

притечь  вода,  это  значит,  что  клапан  работает  безупречно.  Нельзя  встраивать  запорный  клапан  между

нагревателем и возвратным защитным клапаном, так как таким образом Вы сдeлаете невозможной работу

возвратного прeдохранительного клапана. Нагреватель может подключаться к водопроводной сети в доме

без редукционного клапана, если давление в ней ниже 0,5 МПа. Если давление в сети превышает 1,0 МПа,

необходимо  последовательно  встроить  два  редукционных  клапана.  Перед  подключением  к  электросети

необходимо  нагреватель  обязательно  наполнить  водой.  При  первом  наполнении  откройте  ручку  горячей

воды на смесителе. Нагреватель наполнен, когда вода начнет течь через сток смесителя.
