32

R

O

GBL 50

GBL 80

GBK 80

GBK 100

GBK 120

GBK 150

GBK 200

A

583

803

803

948

1103

1318

1510

B

187

207

207

202

207

222

430

C

145

345

565

715

865

1065

1050

D

340

416

416

416

416

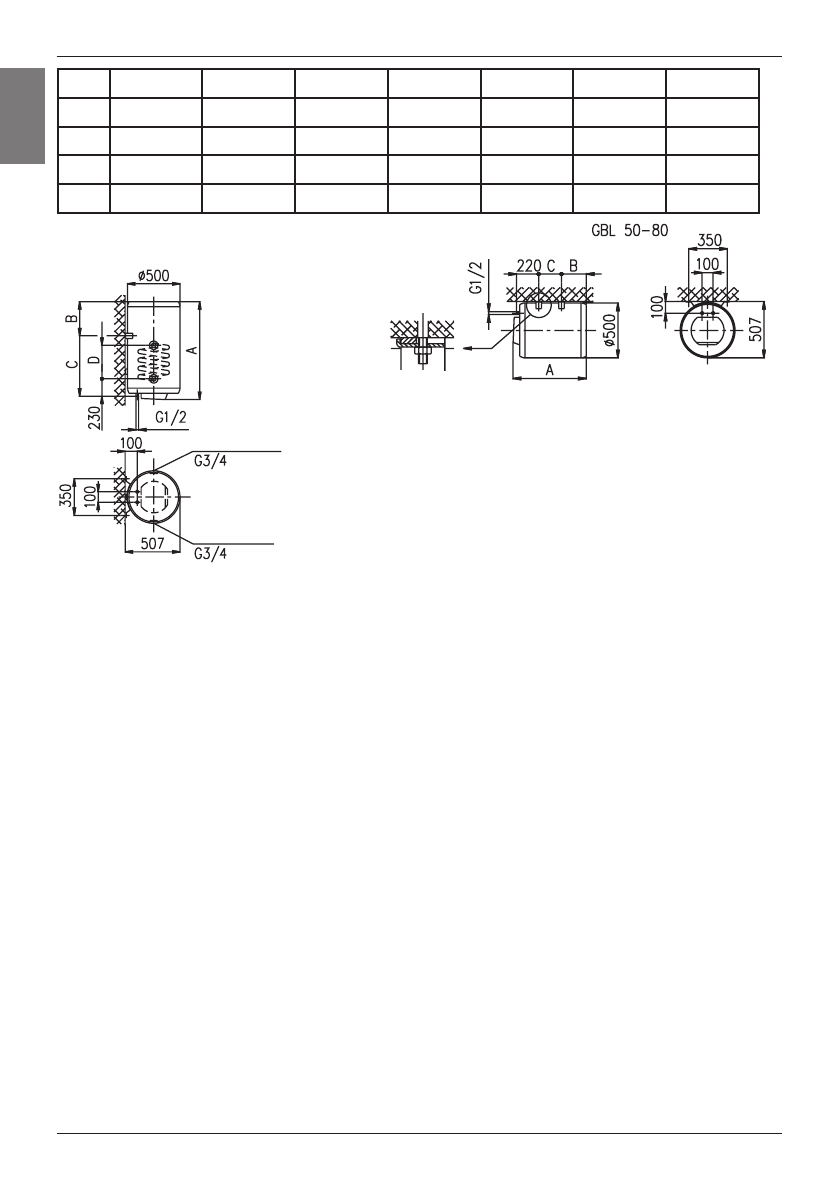

Măsurători de racordare şi montare a boilerului (mm).
            GBK 80 - 200

BRANŞAREA LA REŢEAUA DE DISTRIBUIRE A APEI

Ţevile  de  alimentare  cu  apă  şi  de  evacuare  a  apei  din  boiler  sunt  marcate  cu  culori
diferite. Ţeva de aducţiune a apei reci este marcată cu albastru, iar cea de evacuare a
apei calde cu roşu.
Boilerul  poate  fi  racordat  la  reţeaua  de  alimentare  cu  apă  în  două  moduri.  Sistemul
închis de branşare sub presiune, permite distribuirea apei calde în mai multe locuri de
utilizare a acesteia deodată. În funcţie de sistemul de conectare ales se vor cumpăra
bateriile  corespunzătoare.  În  cazul  recurgerii  la  sistemul  deschis,  fără  compresie,  va
trebui montat un ventil de scurgere, care împiedică scurgerea apei din boiler în situaţiile

de lipsă de apă sau de întrerupere temporară a alimentării cu apă de la reţea. În cazul aplicării acestui sistem de branşare, se
impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei din boiler se măreşte, ccea ce provoacă picurarea
apei din ţeava bateriei. Strângerea până la refuz a robinetului nu opreşte picurarea, ci dimpotrivă, duce la deteriorarea bateriei.
În  cazul  sistemului  închis  de  branşare  sub  presiune  (racord  de  presiune),  va  trebui  să  folosiţi  baterii  sub  presiune.  Pentru  a
se asigura o funcţionare lipsită de orice fel de riscuri, pe ţeava de intrare a apei în boiler va trebui obligatoriu să fie montat
un ventil sau un grup de siguranţă, prin care se va evita creşterea presiunii din cazan cu mai mult de 0,1 MPa peste valoarea
nominală. Încălzirea apei din boiler duce la creşterea presiunii până la limita fixată prin ventilul de siguranţă. Întrucât întoarcerea
apei în reţea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranţă.
Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui manşon de captare, care va fi plasat
sub ventilul de siguranţă. Ţeava de evacuare a apei conectată la ventilul de siguranţă va trebui montată sub acesta, în poziţie
descendentă, avându-se grijă ca ea să se afle într-un loc ferit de îngheţ.
În  cazul  în  care,  din  cauza  instalării  necorespunzătoare,  nu  aveţi  posibilitatea  să  orientaţi  apa  care  picură  din  ventilul  de
siguranţă  reversibil  spre  canalul  de  scurgere  a  apei,  acumularea  apei  picurate  poate  fi  evitată  prin  montarea  unui  sertar  de
expansiune având capacitatea de 3 l, pe ţeava de alimentare cu apă a boilerului.
Pentru  a  asigura  buna  funcţionare  a  ventilului  de  siguranţă  reversibil,  va  trebui  să  efectuaţi  controale  regulate  la  interval  de
14 zile. La fiecare verificare, va trebui deschis orificiul de scurgere al ventilului de siguranţă reversibil; în funcţie de tipul de
ventil, acest lucru poate fi realizat fie cu ajutorul robinetului acestuia, fie prin deşurubarea piuliţei ventilului. Dacă în momentul
respectiv prin orificiul de scurgere al ventilului va începe să curgă apă, înseamnă că ventilul funcţionează impecabil.

Nu este permisă montarea unui robinet de închidere între boiler şi ventilul de siguranţă reductor
de presiune, întrucât aceasta ar împiedica funcţionarea acestuia din urmă.

Boilerul poate fi branşat la instalaţia domestică de alimentare cu apă fără ventilul de reducere, dacă presiunea din reţea este
mai mică de 0,5 MPa. Dacă presiunea din reţea depăşeşte 1,0 MPa, vor trebui montate două ventile de reducere unul după
altul. Înainte de a fi branşat la reţeaua electrică, boilerul va trebui obligatoriu umplut cu apă. la prima umplere se va deschide
robinetul de apă caldă al bateriei. Boilerul este umplut atunci când apa începe să curgă prin ţeava bateriei.

racord dreapta

racord stânga
