8
|
Технические характеристики и габариты
RU
6 720 646 303 (2011/02)
2.8

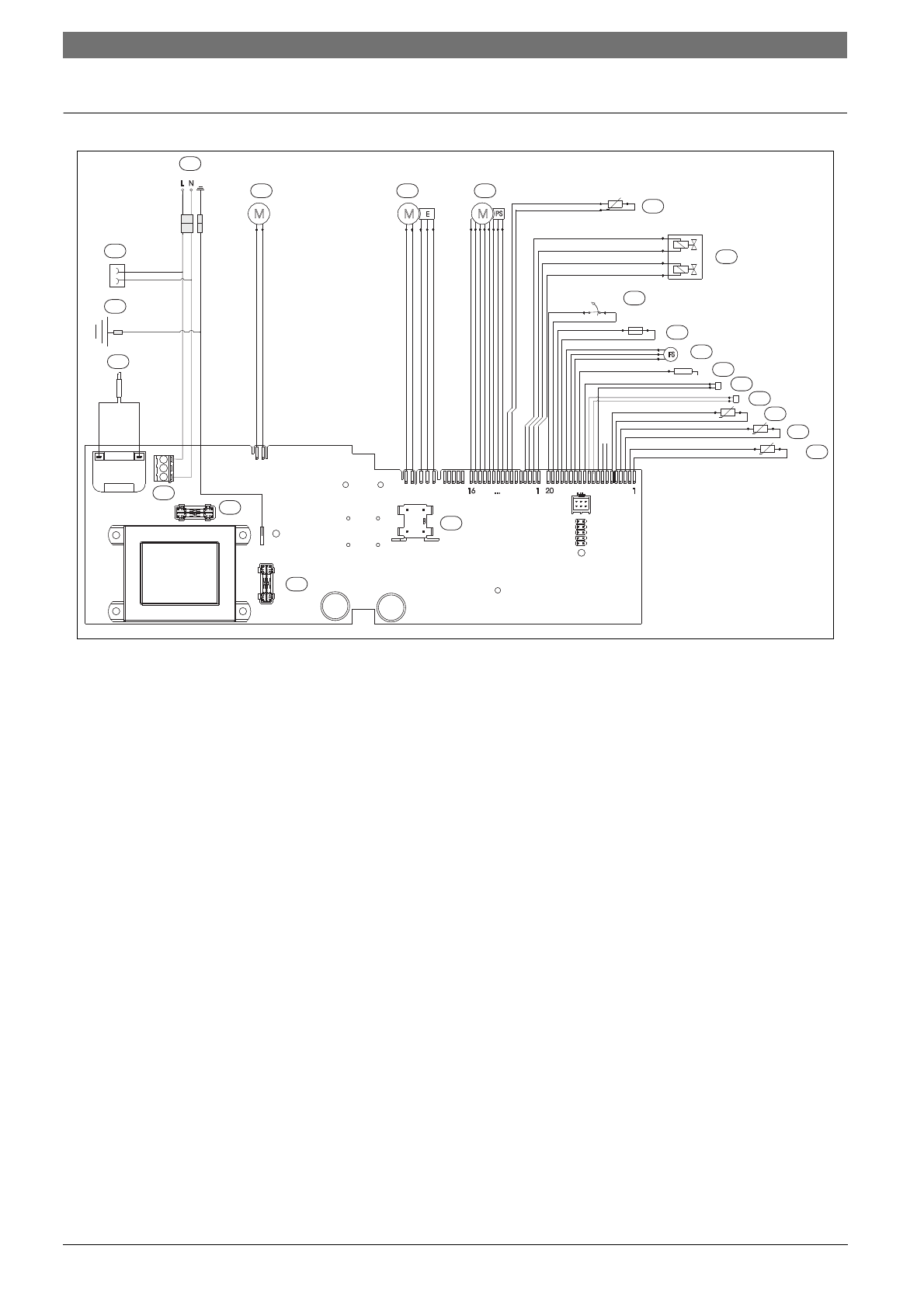

Электрическая схема
Рис 3
Электрическая схема
1
Датчик температуры воды на входе
2
Датчик температуры воды на выходе
3
Датчик температуры обратной тяги
4
Каскадное выходное соединение
5
Каскадное входное соединение
6
Ионизационный датчик
7
Датчик расхода воды
8
Датчик температуры закрытого корпуса
9
Датчик перегрева теплообменника (104°C)
10
Газовая арматура
11
Датчик температуры дымовых газов
12
Водяная арматура
13
Основной вентилятор
14
Выключатель
15
Вентилятор вторичного воздуха
16
Электрическая вилка
17
Подключение к сети электропитания
19
Клемма заземления
20
Подключение комплекта защиты от замерзания
21
Предохранитель
22
Предохранитель
20
...
1
16
...
1
JP5
JP6
JP7
JP8
JP2
M
PS
M
M
E
FS
T=104°C
T=110°C
2
1
4
5
6
7
9
10
12
13
15
16
20
19
18
21
22
17
14
8
3
6720608917-02.1AL
L N
11
T=90°C
