20
|
Инструкции по установке
RU
6 720 646 303 (2011/02)
B

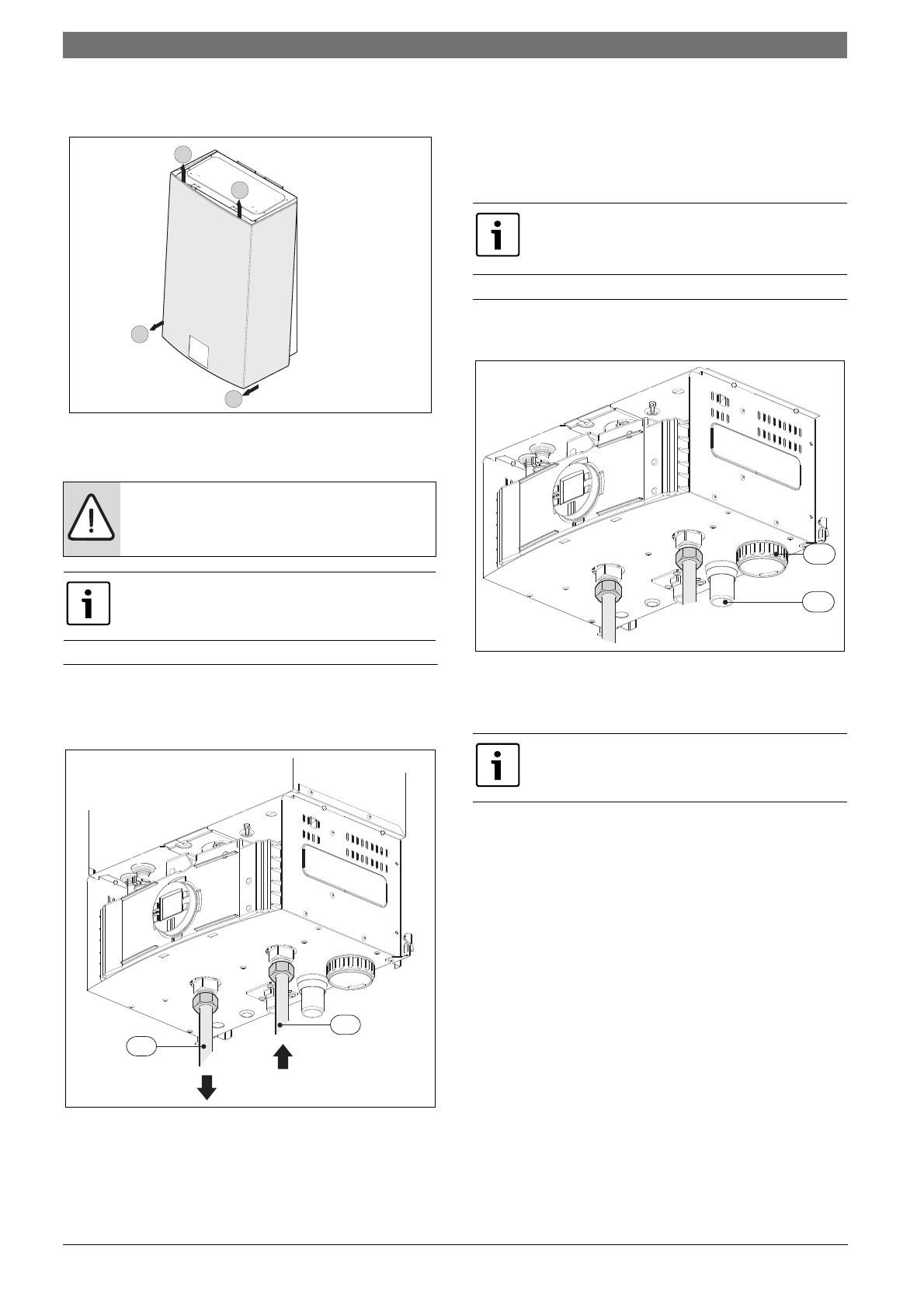

Поднимите переднюю панель и снимите ее.
Рис 24
B
Закрепите прибор в вертикальном положении.
5.6
Соединение воды
B
Пометьте трубы горячей и холодной воды во
избежание путаницы.
Рис 25
1
Горячая вода
2
Холодная вода
B
Выполните подключение холодной и горячей воды.
B
Во избежание возникновения проблем, вызванных
внезапными изменениями давления на входе, при
установке прибора рекомендуется использовать
обратный клапан.
5.7
Підключення труби для збирання
конденсату
Рис 26
1
Крышка трубопровода слива конденсата
2
Слив конденсата
ВНИМАНИЕ:
B
Никогда не ставьте прибор на
соединения для воды или газа.
Для облегчения монтажа рекомендуется
сначала подключить воду, а затем
выполнять остальные соединения.
1
2
1
6720608913-06.1AL
2
6720608948-03.1AL
1
2
Убедитесь в том, что соединения не
мешают снимать крышку трубы для слива
конденсата (Рис 26, поз. 1).
Используйте материалы, одобренные
компетентными организациями.
6720680174-04.1Av
2
1
Содержание
- 2 Оглавление; Декларация о соответствии нормам ЕС . . 5
- 3 Знак
- 5 Технические характеристики и габариты; Расшифровка кодировки модели; Модель
- 6 Габариты
- 7 Вид прибора
- 8 Электрическая схема
- 9 Технические данные; Технические характеристики
- 10 Инструкция по эксплуатации; Горячая вода; вентилятор начинает работать; Защитное отключение вследствие перегрева воды; Для повторного пуска после защитного отключения:
- 11 Нормы
- 12 Инструкция по эксплуатации
- 13 Перед включением прибора; Подключение; Регулировка температуры воды
- 15 Программирование кнопки; Рис 17 Кнопка программирования; Использование функции программы; Функция приоритета
- 16 Для выбора приоритета; Нажимайте одну из кнопок выбора; Продувка прибора; Если есть риск замерзания, то выполните следующее:
- 18 Инструкции по установке; Важные замечания; Выбор места установки
- 19 Минимальные расстояния; Рис 21 Минимальные расстояния; Установка крепежного кронштейна; Рис 22 Установите крепежный кронштейн; Монтаж; Извлеките прибор из упаковки.
- 20 Соединение воды; Выполните подключение холодной и горячей воды.
- 21 Подключение газа; Убедитесь в том, что впускной трубопровод чистый.; Оставьте
- 23 Заполнение устройства для сбора; Рис 32 Заполнение устройства для сбора конденсата; Заполнение устройства для сбора конденсата
- 25 Дополнительное оборудование для дымовых газов
- 26 Инструкция по сборке; Слегка смажьте сторону дымохода не
- 27 Рекомендованные конструкции дымоходов; Дымоход типа B
- 30 Электрические подключения; Рис 45 Подключение силового кабеля
- 32 Инструкция по монтажу; Заводские указания; Природный газ; Измерение давления газа; Подтверждение давления газа после установки.; Подключение манометра; Отключите подачу газа.; Испытание статического давления; Включите подачу газа.; Испытание рабочего давления; Рис 49 Режим настройки подачи газа; Показание статического давления газа; Показание рабочего давления газа
- 33 Регулировка CO; Если давление газа правильное:; Рис 50 Отверстие для измерения; Тип газа
- 34 Измерение CO; Рис 52 Регулировка уровня P1 CO2; Программа
- 35 Завершение регулировки; Таб. 10 Нормативные значения CO
- 36 Программируемые значения; Програма
- 37 Диагностика платы управления; Часы использования
- 38 Пример
- 39 Концентрический канал:; Подвод; Концентрические каналы; Длина прямого участка
- 40 Режим
- 41 Обслуживание; Проверка работоспособности
- 42 Водяной фильтр; Перекройте кран подвода холодной воды.; Прочистите водяной фильтр.
- 43 Конденсационный теплообменник; Рис 58 Конденсационный теплообменник; Обслуживание конденсирующего теплообменника; Разберите все детали для проверки и чистки.
- 44 Чистка устройства для сбора конденсата; откройте крышку устройства для сбора конденсата.
- 46 Пуск после обслуживания; Проверьте все соединения воды и газа.
- 47 Устранение неисправностей; 0 Устранение неисправностей; Причина; * Выполняется только монтажником или сервисным специалистом.
- 53 ГАРАНТИЙНЫЙ ТАЛОН; 2 ГАРАНТИЙНЫЙ ТАЛОН
- 56 Охрана окружающей среды; 3 Охрана окружающей среды; Упаковка
