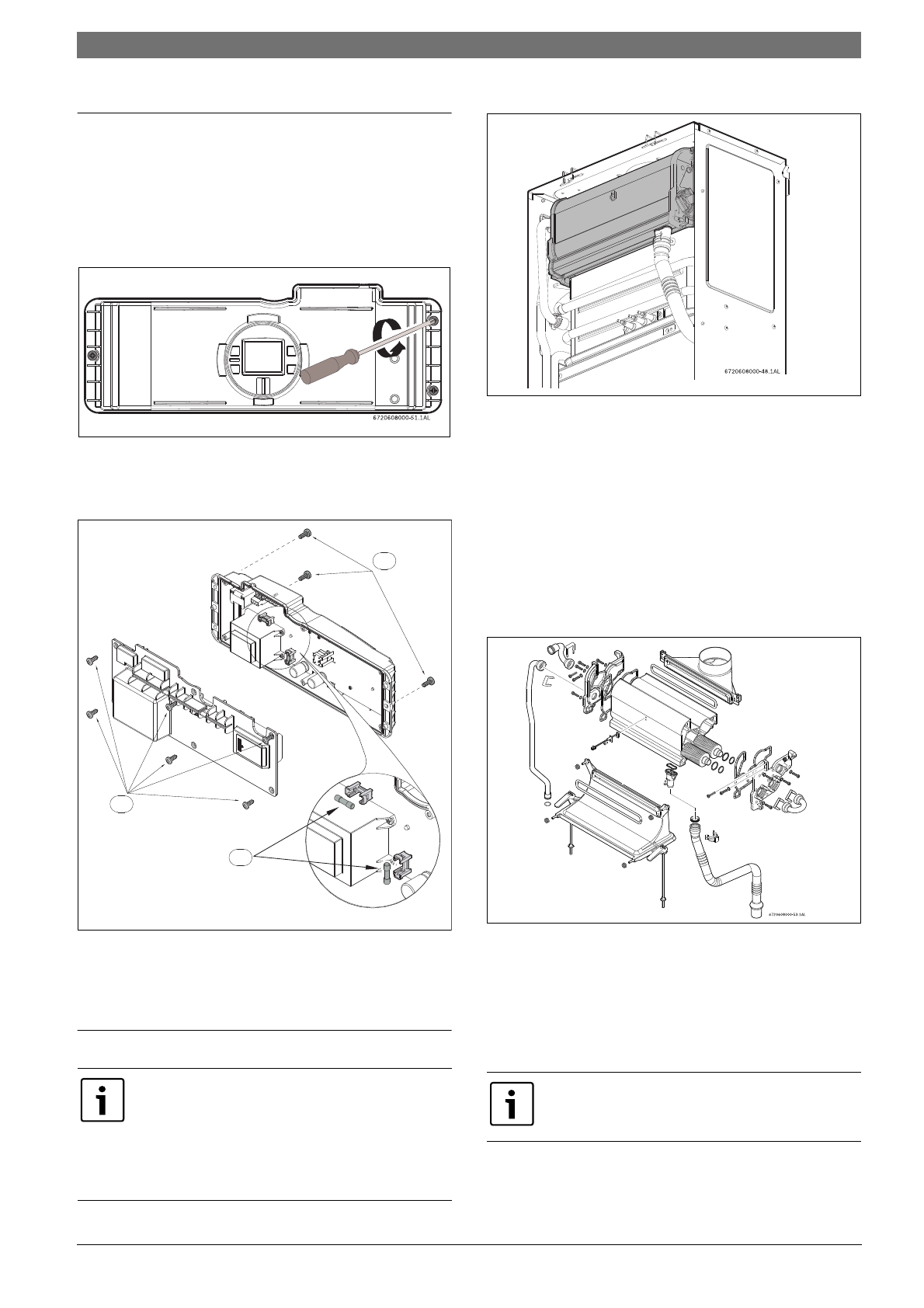

Обслуживание
|
43
RU
6 720 646 303 (2011/02)
9.2
Проверка предохранителей на плате
управления
Для проверки предохранителей выполните следующее:
B
снимите переднюю панель, см. Рис 23.
B
отпустите три винта на блоке управления (рис. 56 и
Рис 57, поз. 2).
Рис 56
B
Отпустите шесть винтов на задней крышке блока
управления, см. Рис 57, поз.2.
Рис 57 Положение предохранителей
B
После проверки предохранителей установите все
детали на место в обратном порядке.
9.3
Конденсационный теплообменник
Рис 58 Конденсационный теплообменник
Обслуживание конденсирующего теплообменника
B
Отключите питание. Отсоедините шнур питания от
розетки.
B
Отсоедините все впускные и выпускные трубы, а
также трубку слива конденсата от
конденсационного теплообменника.
B
Извлеките Конденсационный теплообменник из
прибора, вытянув его на себя.
B
Разберите все детали для проверки и чистки.
Рис 59 Конденсационный теплообменник
B
Проверьте Конденсационный теплообменник на
отсутствие засорения.
B
Промойте Конденсационный теплообменник водой.
B
Установите на место все прокладки и
уплотнительные кольца.
B
Соберите блок и остальные детали в обратном
порядке.
Конденсационный теплообменник должен
проверяться один раз в год силами
квалифицированного и подготовленного
персонала. При необходимости ремонт
должен проводиться лишь
сертифицированным специалистом.
2
1
3
6720608158-78.1AL
Обязательна правильная установка
прокладок и уплотнительных колец.
