34

 |

Инструкция по монтажу

RU

6 720 646 303 (2011/02)

Измерение CO

2

 (крышка камеры горения

установлена):

B

откройте все краны горячей воды для получения
расхода минимум 15 л/мин (один для ванны и два
для умывальников должно быть достаточно). Если на
дисплее водонагревателя снова появляется P2,
откройте больше кранов горячей воды для
получения достаточного расхода;

B

нажимайте кнопку

, пока на дисплее снова не

появится P1.

B

запишите показания CO2 в P1 в следующую табл. 9,
Стабилизация показаний анализатора может занять
несколько минут;

B

нажимайте кнопку

 пока не появится P2.

Значение будет постепенно снижаться для
уменьшения пламени, и расход воды должен
уменьшиться.

Регулировка CO

2

Если уровень CO2 P1 выходит за пределы, то
выполните следующее.

B

Ослабьте желтый окрашенный винт с
крестообразной головкой (Рис 52, поз. 1), и
крышка должна откинуться вниз (Рис 52, поз. 2),
открывая утопленный латунный шлицевой винт (Рис
52, поз. 3).

B

При вращении шлицевого винта против часовой
стрелки уровень P1 CO2 будет расти.

B

При вращении шлицевого винта по часовой стрелке
уровень P1 CO2 будет уменьшаться.

B

После приведения показаний P1 CO2 в
соответствующий диапазон нажмите кнопку

,

для входа в режим P2.

B

Проверьте показания CO

2

 в режиме P2.

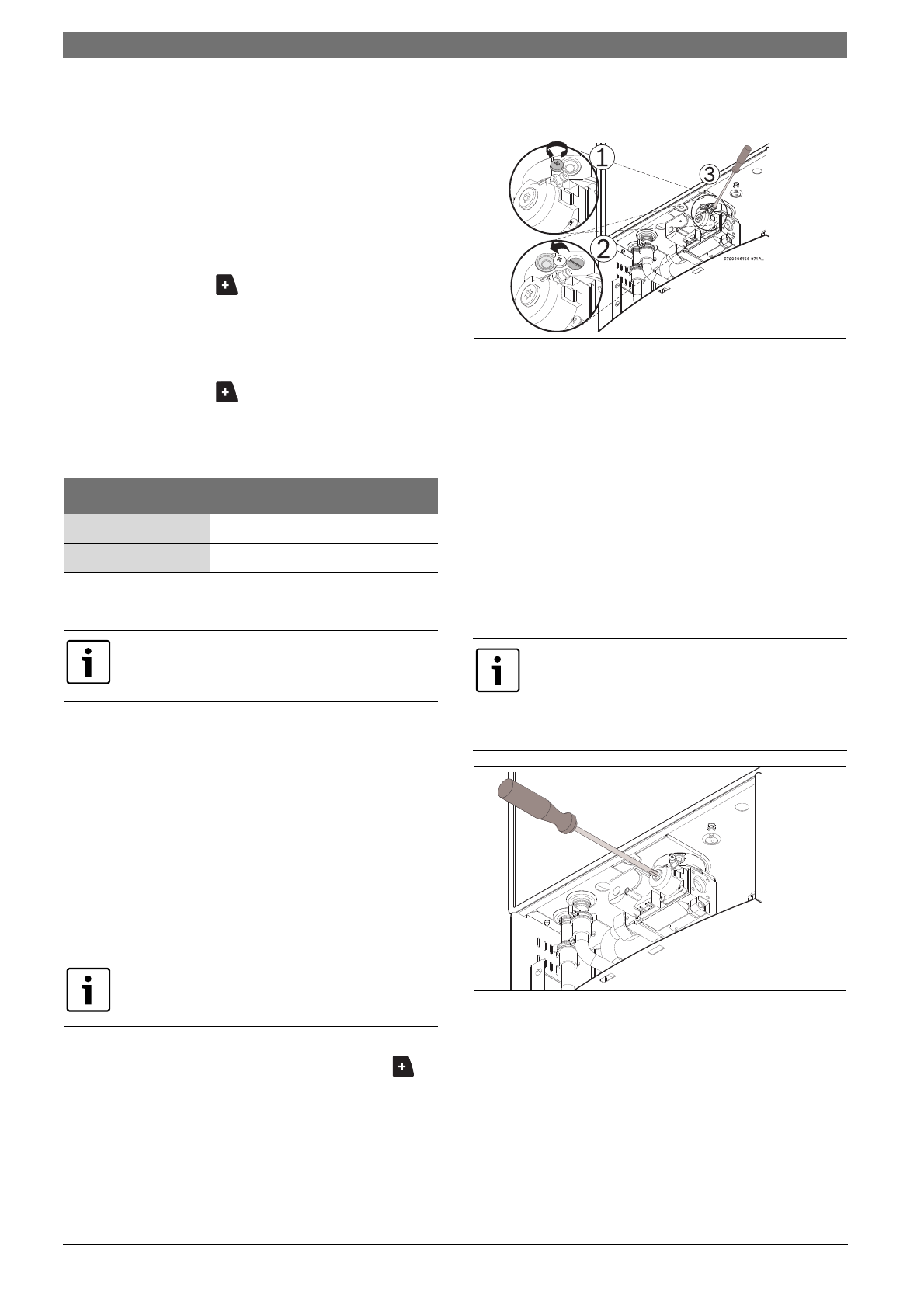

Рис 52 Регулировка уровня P1 CO2

Если уровень CO

2

 P2 выходит за пределы

допустимого, то выполните следующее.

B

Снимите желтую окрашенную крышку винта #40 с
крестообразной головкой с передней панели
газового крана, Рис 52. Откроется винт #40 с
крестообразной головкой.

B

При вращении пластикового винта #40 с
крестообразной головкой против часовой стрелки
уровни P2 CO

2

 будут снижаться.

B

При вращении пластикового винта #40 с
крестообразной головкой по часовой стрелке
уровни P2 CO

2

 будут расти.

Рис 53 Регулировка уровня P2 CO2

B

Проверьте, чтобы показания CO2 P1 и P2 были в
пределах, указанных в таб. 10.

B

Повторяйте шаги 1 и 2 по мере необходимости,
пока значения CO2 не будут в пределах указанных
диапазонов.
Как только уровни CO2 будут правильными,
проверьте, чтобы значения CO соответствовали
предельным значениям, указанным в таб. 10. Если
значения превышают предельные значения, то

Программа

Значения CO

2

P1

__________%

P2

__________%

Таб. 9

Примечание. Регулировка P1 изменит
показания P2. Подтвердите значение P1 до
регулировки уровня P2.

Регулировка шлицевого винта (P1) также
изменяет уровни P2 CO2.

Примечание: Регулировка этого винта
очень чувствительна и должна
выполняться небольшими шагами.
Стабилизация показаний может занять
несколько минут.
