Инструкции по установке

 |

21

RU

6 720 646 303 (2011/02)

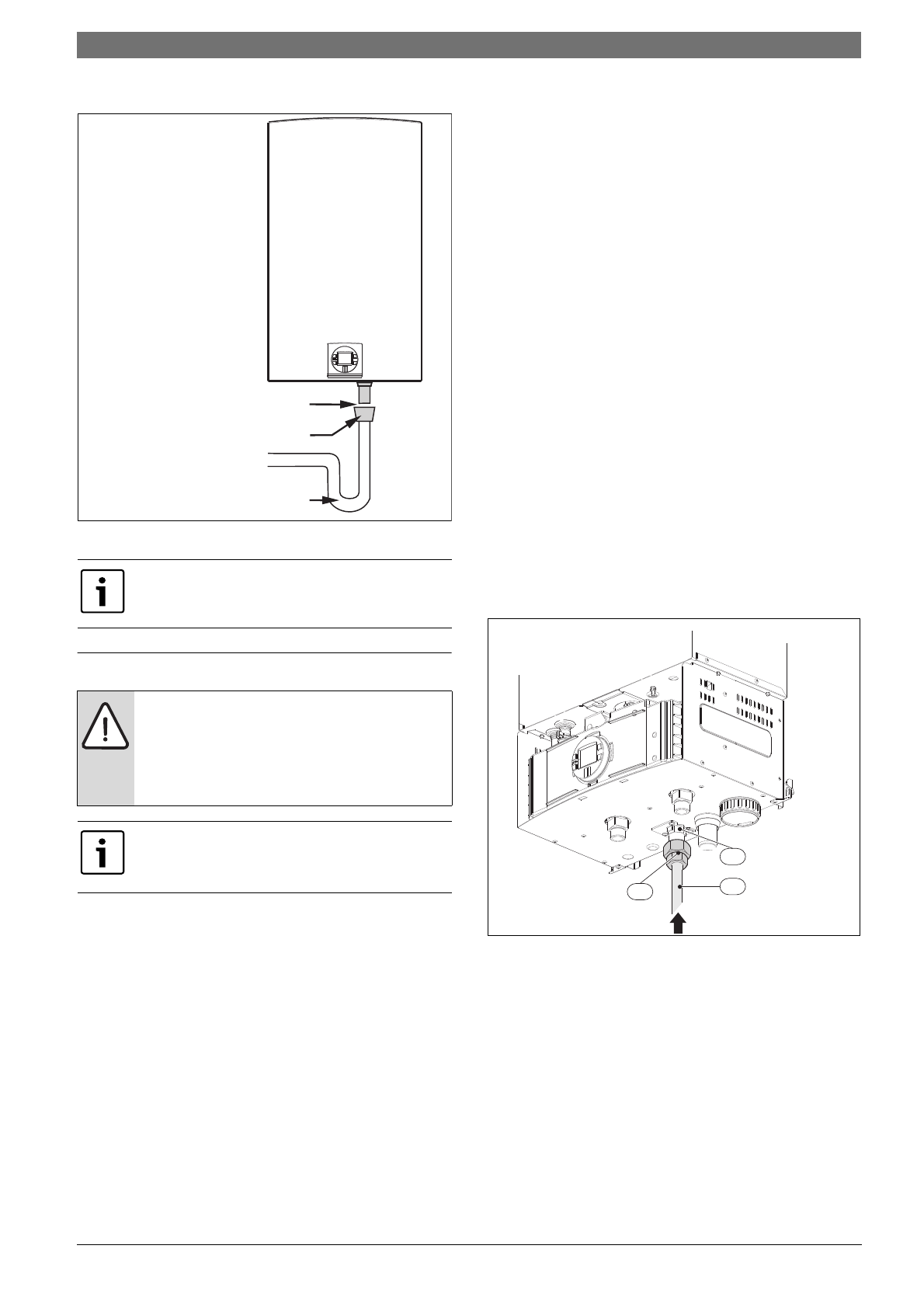

Рис 27 Установка трубопровода слива конденсата

5.8

Подключение газа

Газовое соединение должно удовлетворять местным
правилам.

Ели монтаж осуществляется неметаллическими
гибкими трубопроводами для использования с
углеводородным газом в баллонах, то необходимо
соблюдать следующее:

•

трубы должны быть как можно короче, и не длиннее
1,5 м;

•

труба должна соответствовать стандарту ET IPQ 107-
1 и применимым нормам;

•

к трубе должен быть доступ для проверки по всей
длине;

•

труба не должна быть расположена вблизи
источников тепла;

•

перегибов и других препятствий необходимо
избегать;

•

концы должны быть закреплены хомутами и
соответствующим деталями.

B

Трубы необходимо заменять каждые четыре года
или по мере того, как они становятся сухими или
хрупкими.

B

Убедитесь в том, что впускной трубопровод чистый.

B

Используйте направляющие для труб (входит в
комплект) и соответствующий хомут для
подсоединения газового входа к прибору.

B

Установите отсечной газовый кран как можно
ближе к прибору.

B

Если газовый вход подключается к сети, то
металлические трубы должны использоваться
согласно применимым нормам.

–

Для подключения водонагревателя к газовой сети
необходимо использовать дополнительное
оборудование из комплекта поставки.

–

Затяните гайку на резьбовом отверстии на
газовом входе (Рис 28, поз. 1) и используйте
медный край (Рис 28, поз.2) для пайки трубы к
выходу сети

(Рис 28, поз. 3).

Рис 28

1

Газовая труба

Конденсат необходимо утилизировать в
соответствии с местными нормами.

ОПАСНО:

B

При несоблюдении местных правил
пожар или взрыв могут вызвать
повреждение имущества, ранение
людей или летальный исход.

Используйте только рекомендованное
в данной инструкции дополнительное
оборудование.

6720680174-01.1Av

Оставьте

воздушный

зазор

мин

. ¼''

Переходник

из

ПВХ

 1 1/2” x 3/4”

Необходима

установка

сифона

6720608948-04.1AL

1

3

2
