22
|
Инструкции по установке
RU
6 720 646 303 (2011/02)

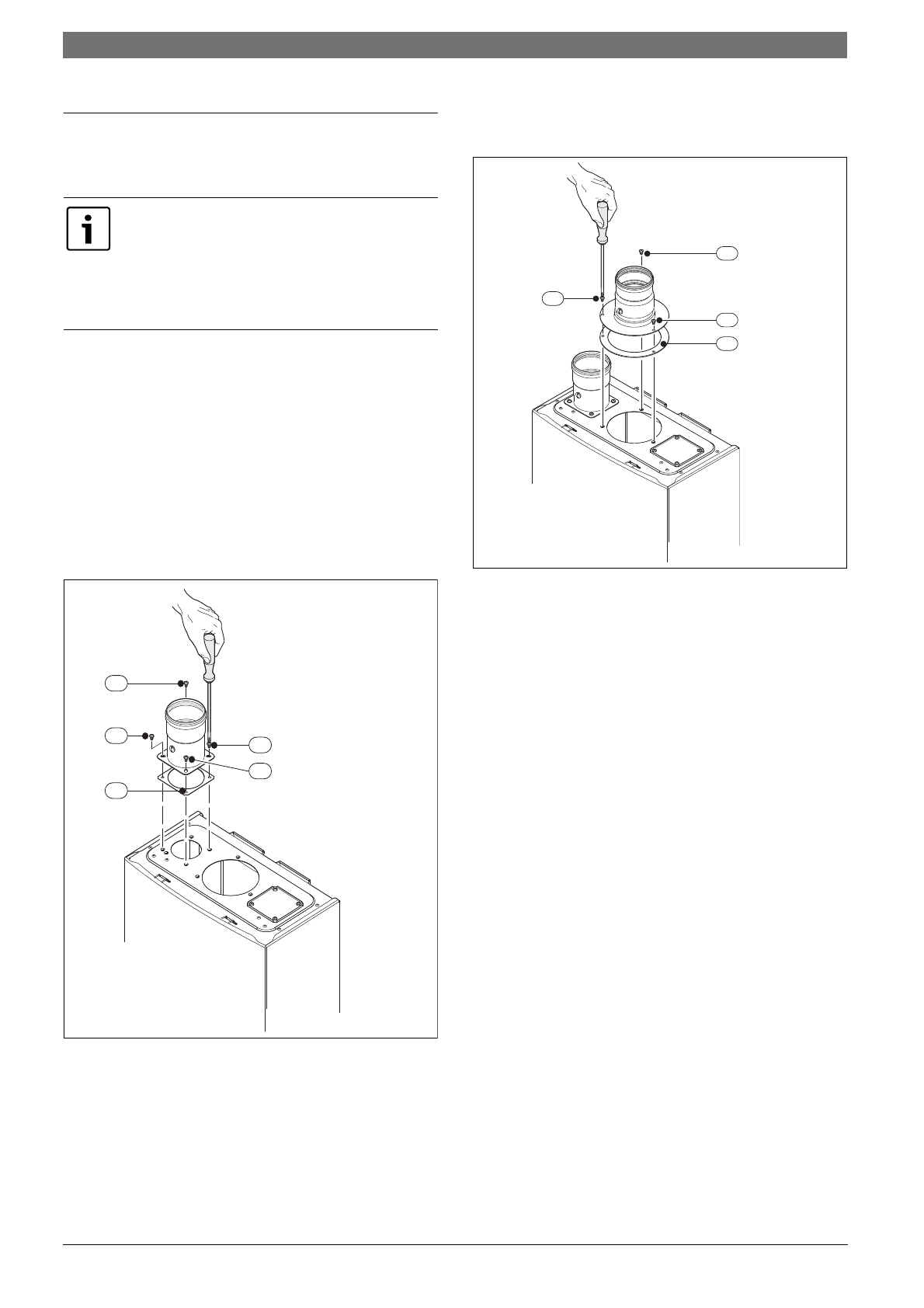

5.9
Монтаж дополнительного
оборудования дымохода и подвода
воздуха
При монтаже дополнительного оборудования
необходимо соблюдать инструкции производителей.
5.9.1
Монтаж дополнительного оборудования для
подвода воздуха
Для установки дополнительного оборудования для
подвода воздуха выполните следующее.
B
Установите прокладку между прибором и
дополнительным оборудованием, см. Рис 29, поз. 1.
B
Затяните 4 винта дополнительного оборудования
для подвода воздуха, см. Рис 29, поз. 2.
Рис 29
5.9.2
Монтаж дополнительного оборудования для
дымохода –
Ø
80 мм
Для установки дополнительного оборудования для
дымохода выполните следующее.
B
Установите прокладку между прибором и
дополнительным оборудованием, см. Рис 30, поз. 1.
B
Затяните 3 винта дополнительного оборудования
для дымохода, см. Рис 30, поз. 2.
Рис 30
Обязателен монтаж дополнительного
оборудования дымохода и подвода
воздуха № 7 709 003 733 (система
подвода воздуха/дымохода
Ø
80/80 мм)
или концевого дополнительного
оборудования
Ø
80/125 мм.
6720608920-24.1AL
2.
1.
2.
2.
2.
6720608920-25.1AL
2.
1.
2.
2.
