Инструкции по установке
|
23
RU
6 720 646 303 (2011/02)
5.9.3
Монтаж концевого дополнительного
оборудования –
Ø
80/125 мм
Для установки концевого дополнительного
оборудования выполните следующее.
B
Установите синюю прокладку из комплекта прибора
между прибором и дополнительным
оборудованием.
B
Затяните 3 винта дополнительного концевого
оборудования.

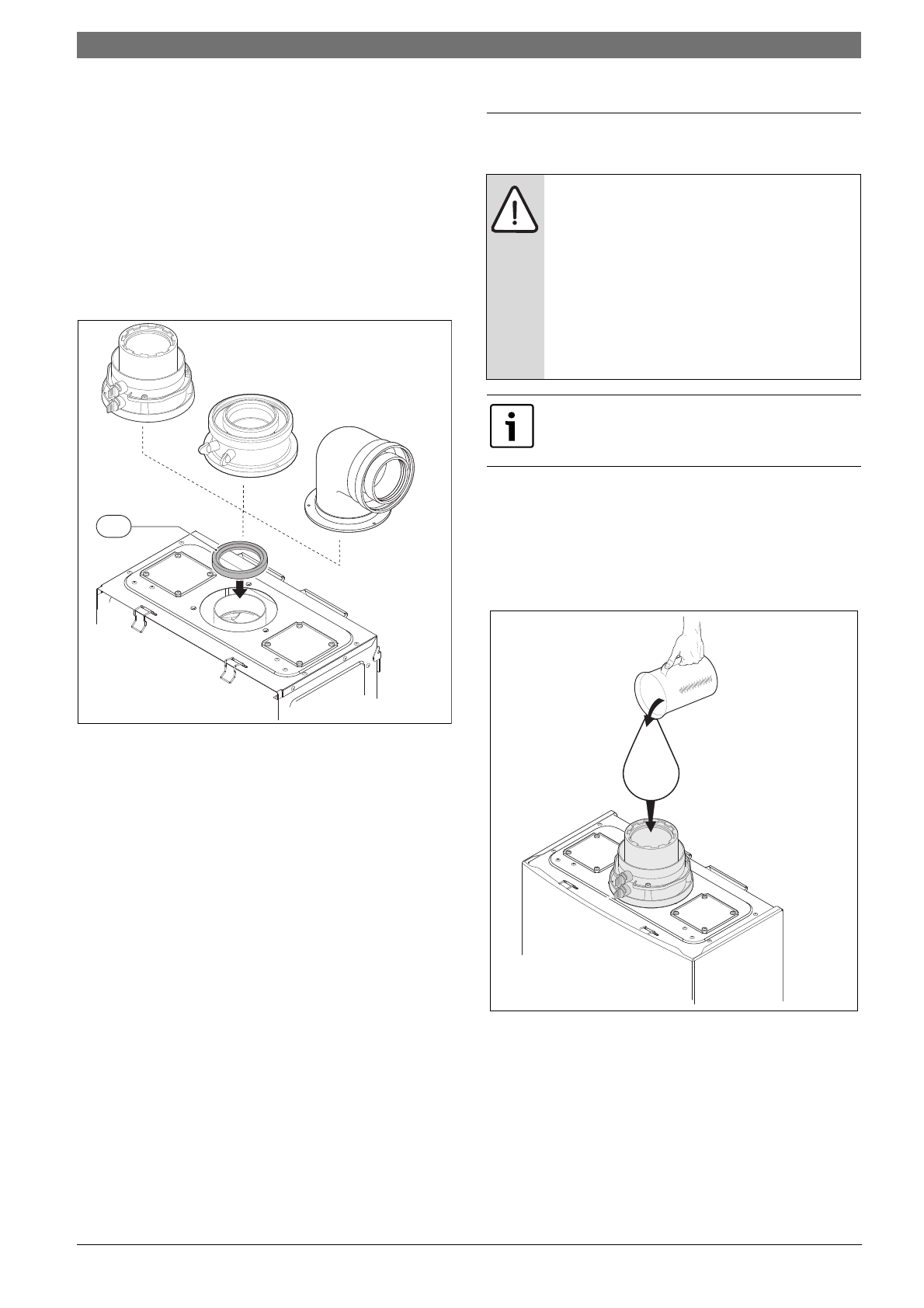

Рис 31 Концевое дополнительное оборудование
1
Дополнительное оборудование 8 705 507 042
5.10 Заполнение устройства для сбора
конденсата
5.10.1 Заполнение устройства для сбора конденсата
перед установкой вентиляционной трубы
B
Заполните устройство для сбора конденсата, налив
примерно 14 унций (400 мл) воды в дополнительное
оборудование дымохода на верхней части прибора,
см Рис 32.
Рис 32 Заполнение устройства для сбора конденсата
при включении
5.10.2 Заполнение устройства для сбора конденсата
после установки вентиляционной трубы
Выполните следующее:
B
Снимите переднюю крышку, см. Рис 24.
B
Отсоедините четыре зажима и снимите крышку
камеры горения.
6720680154-03.1Av
1
ОПАСНО:
Перед первым включением прибора после
длительного простоя или необходимости
очистки устройства для сбора конденсата:
B
заполните устройство для сбора
конденсата водой для предотвращения
проникновения дымовых газов в
помещение, в котором установлен
прибор.
Устройство для сбора конденсата можно
заполнить до или после подсоединения
вентиляционной трубы.
6720608917-09.1AL
400ml
