Технические характеристики и габариты
|
7
RU
6 720 646 303 (2011/02)
2.7

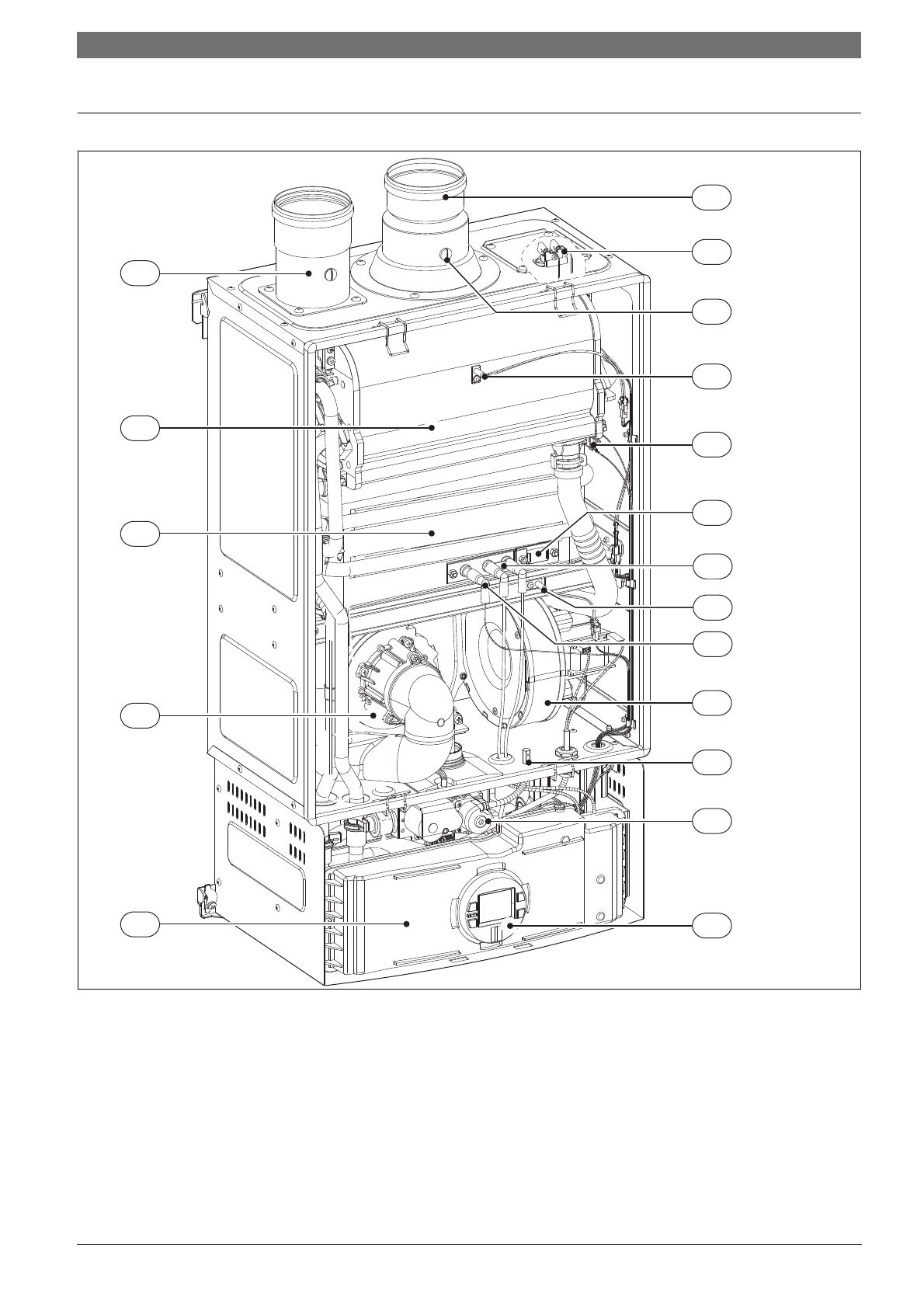

Вид прибора
Рис 2
1
Дополнительное оборудование для подключения (в
комплект не включено)
2
Коллектор дымовых газов
3
Теплообменник
4
Основной вентилятор (смеситель)
5
Блок управления
6
Дополнительное оборудование для дымовых газов (в
комплект не включено)
7
Датчик температуры закрытого корпуса
8
Точка измерения содержания CO2
9
Датчик температуры дымовых газов
10
Устройство защиты от перегрева (ограничитель
температуры)
11
Смотровое окно
12
Электроды розжига
13
Датчик температуры обратной тяги
14
Ионизационный датчик
15
Вентилятор вторичного воздуха
16
Газовый клапан точки измерения давления
17
Газовая арматура
18
Клавиатура
6720608948-06.1AL
2
1
4
5
3
7
6
9
11
12
13
14
15
16
17
18
10
8
Содержание
- 2 Оглавление; Декларация о соответствии нормам ЕС . . 5
- 3 Знак
- 5 Технические характеристики и габариты; Расшифровка кодировки модели; Модель
- 6 Габариты
- 7 Вид прибора
- 8 Электрическая схема
- 9 Технические данные; Технические характеристики
- 10 Инструкция по эксплуатации; Горячая вода; вентилятор начинает работать; Защитное отключение вследствие перегрева воды; Для повторного пуска после защитного отключения:
- 11 Нормы
- 12 Инструкция по эксплуатации
- 13 Перед включением прибора; Подключение; Регулировка температуры воды
- 15 Программирование кнопки; Рис 17 Кнопка программирования; Использование функции программы; Функция приоритета
- 16 Для выбора приоритета; Нажимайте одну из кнопок выбора; Продувка прибора; Если есть риск замерзания, то выполните следующее:
- 18 Инструкции по установке; Важные замечания; Выбор места установки
- 19 Минимальные расстояния; Рис 21 Минимальные расстояния; Установка крепежного кронштейна; Рис 22 Установите крепежный кронштейн; Монтаж; Извлеките прибор из упаковки.
- 20 Соединение воды; Выполните подключение холодной и горячей воды.
- 21 Подключение газа; Убедитесь в том, что впускной трубопровод чистый.; Оставьте
- 23 Заполнение устройства для сбора; Рис 32 Заполнение устройства для сбора конденсата; Заполнение устройства для сбора конденсата
- 25 Дополнительное оборудование для дымовых газов
- 26 Инструкция по сборке; Слегка смажьте сторону дымохода не
- 27 Рекомендованные конструкции дымоходов; Дымоход типа B
- 30 Электрические подключения; Рис 45 Подключение силового кабеля
- 32 Инструкция по монтажу; Заводские указания; Природный газ; Измерение давления газа; Подтверждение давления газа после установки.; Подключение манометра; Отключите подачу газа.; Испытание статического давления; Включите подачу газа.; Испытание рабочего давления; Рис 49 Режим настройки подачи газа; Показание статического давления газа; Показание рабочего давления газа
- 33 Регулировка CO; Если давление газа правильное:; Рис 50 Отверстие для измерения; Тип газа
- 34 Измерение CO; Рис 52 Регулировка уровня P1 CO2; Программа
- 35 Завершение регулировки; Таб. 10 Нормативные значения CO
- 36 Программируемые значения; Програма
- 37 Диагностика платы управления; Часы использования
- 38 Пример
- 39 Концентрический канал:; Подвод; Концентрические каналы; Длина прямого участка
- 40 Режим
- 41 Обслуживание; Проверка работоспособности
- 42 Водяной фильтр; Перекройте кран подвода холодной воды.; Прочистите водяной фильтр.
- 43 Конденсационный теплообменник; Рис 58 Конденсационный теплообменник; Обслуживание конденсирующего теплообменника; Разберите все детали для проверки и чистки.
- 44 Чистка устройства для сбора конденсата; откройте крышку устройства для сбора конденсата.
- 46 Пуск после обслуживания; Проверьте все соединения воды и газа.
- 47 Устранение неисправностей; 0 Устранение неисправностей; Причина; * Выполняется только монтажником или сервисным специалистом.
- 53 ГАРАНТИЙНЫЙ ТАЛОН; 2 ГАРАНТИЙНЫЙ ТАЛОН
- 56 Охрана окружающей среды; 3 Охрана окружающей среды; Упаковка
