30
|
Электрические подключения
RU
6 720 646 303 (2011/02)
7
Электрические подключения
Все системы регулировки, проверки и безопасности
были испытаны на заводе и готовы к использованию.
7.1
Подключение
B
Подключите питающий кабель к заземленной
электророзетке.
7.2
Силовой кабель
Прибор оснащен маркированным шнуром питания и
электрической вилкой с заземлением.

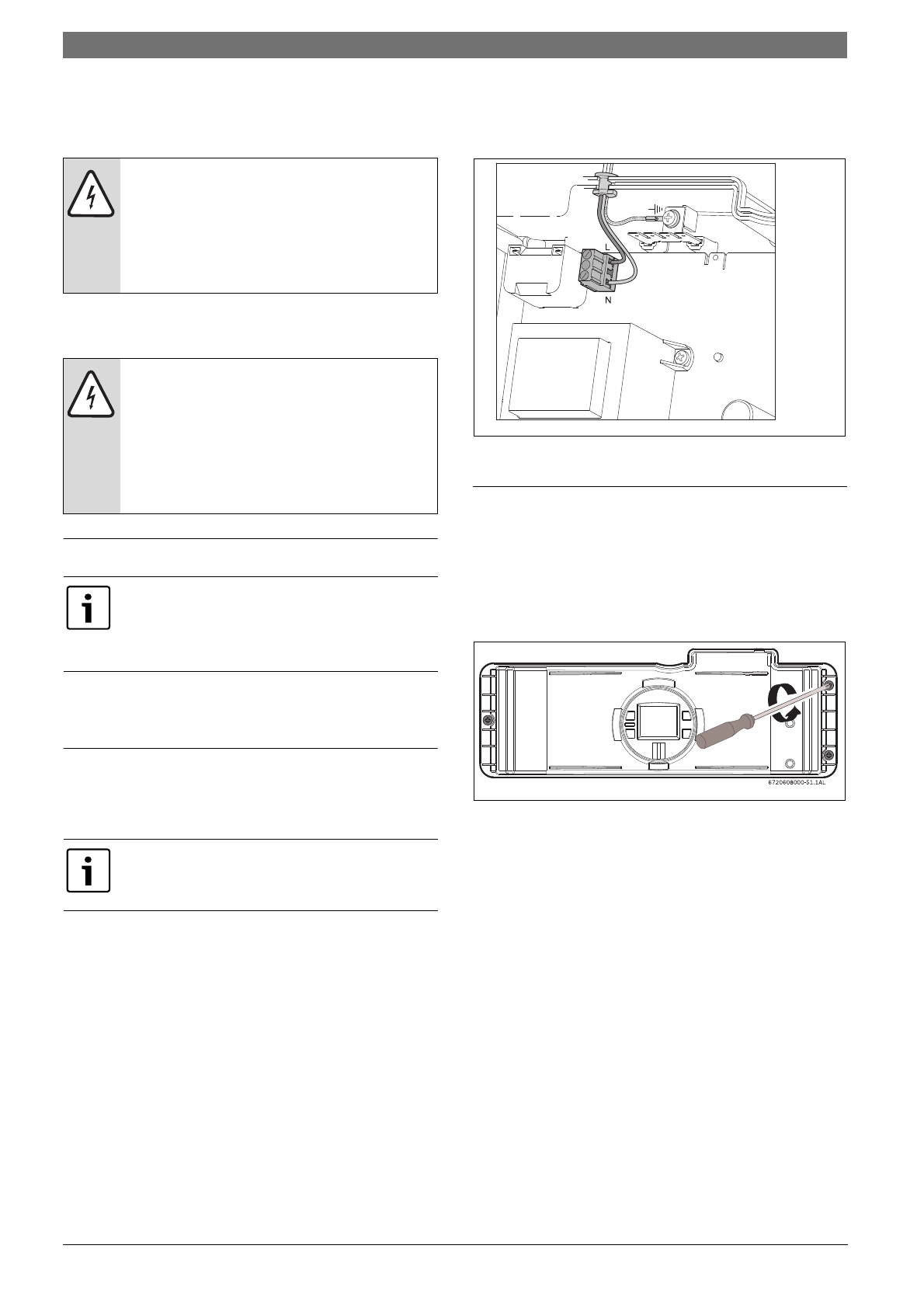

Рис 45 Подключение силового кабеля
7.3
Расположение предохранителей в
блоке управления
Для проверки предохранителей выполните следующее:
B
снимите переднюю панель, см. Рис 23.
B
отпустите три винта на блоке управления (Рис 46 и
Рис 47, поз. 1).
Рис 46
B
Отпустите шесть винтов на задней крышке блока
управления, см. Рис 47, поз. 2.
ОПАСНО:
Риск поражения электрическим
током!
B
Всегда отключайте прибор от сети
перед проведением любых работ с
электрическими системами и
компонентами.
ВНИМАНИЕ:
Защита предохранителями!
B
Прибор должен иметь независимое
подключение к электросети с защитой
дифференциальным реле на 30 мА и
заземлением. В районах с частыми
грозами должен быть установлен
грозоотвод.
Электрическое подключение должно
соответствовать действующим нормам о
бытовых электроприборах.
B
Заземление крайне важно.
Если силовой кабель поврежден, то он
должен быть заменен на оригинальный
запасной.
6720608913-09.1AL
