2. Introduzca la placa en el hueco del mueble, céntrela y

ejerza una adecuada presión sobre todo el perímetro para

que se adhiera perfectamente a la superficie de apoyo.

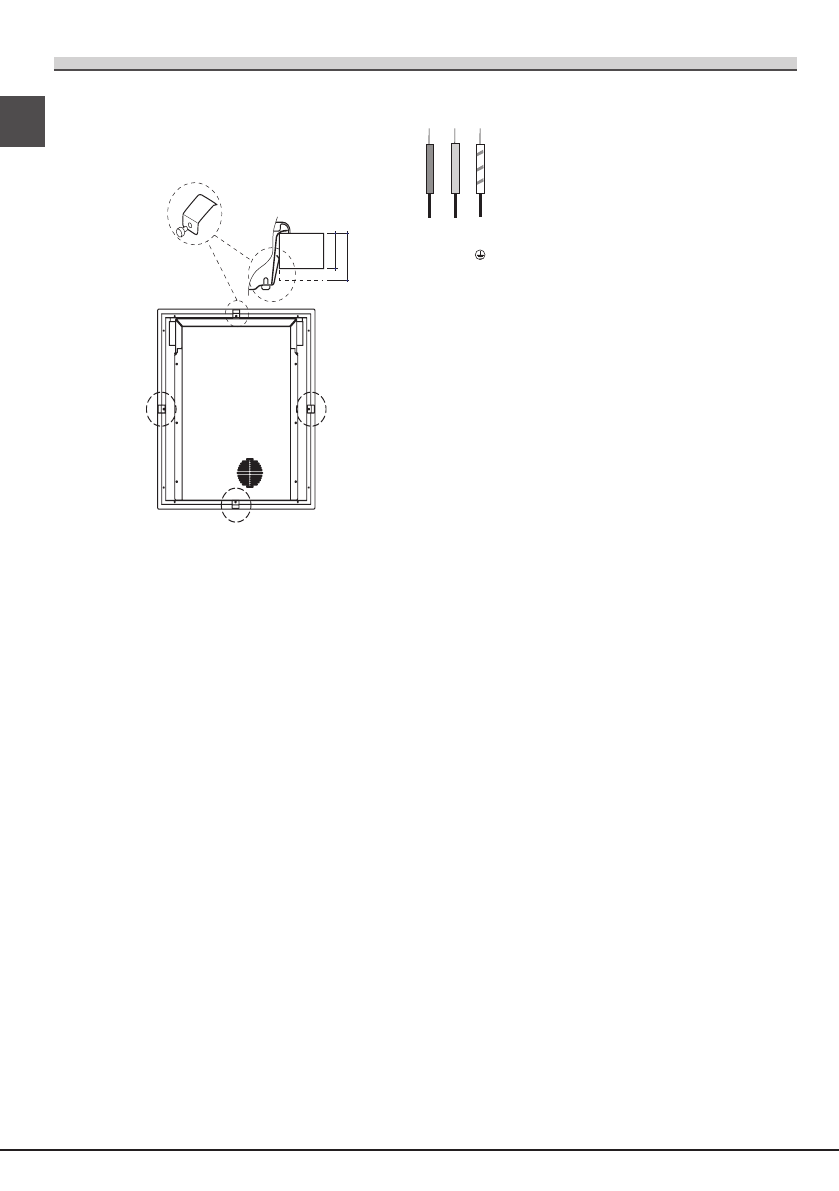

PARTE   DELANTERA  DE

LA  PLACA  DE  COCCIÓN

PLAN O  DE

APOY O

30

40

PLACA  DE  COCCIÓN

DADA  VUELTA

!

  Es  indispensable  que  los  tornillos  de  los  muelles  de

centrado permanezcan accesibles.

!

 En conformidad con las normas de seguridad, una vez

empotrado el aparato, no se deben producir contactos con

las piezas eléctricas.

!

 Todas las partes que garantizan la protección se deben

fijar de modo tal que no puedan ser quitadas sin la ayuda

de una herramienta.

!

 Para permitir una adecuada asistencia técnica, es

necesario que después de la instalación, la zona de la

encimera debajo de la zona de cocción, sea fácilmente

accesible (sin módulos cerrados).

Conexión eléctrica

Las  placas  que  poseen  cable  de  alimentación  tripolar,

se fabrican para funcionar con corriente alterna, a la

tensión y frecuencia de alimentación indicadas en la

placa de características (ubicada en la parte inferior de

la encimera). El conductor de puesta a tierra del cable

se distingue por los colores amarillo-verde. Cuando

se realiza la instalación sobre un horno empotrado, la

conexión eléctrica de la placa y la del horno se deben

realizar por separado, ya sea por razones de seguridad

eléctrica, como para facilitar la eventual extracción del

horno.

Conexión monofásica

Si la placa posee cable de alimentación ya

instalado, conéctelo a la red respetando

el color de los cables como se muestra

en el esquema de al lado. El conductor

amarillo-verde tendrá que ser 5 cm. más

largo que los otros conductores.

Conexión del cable de alimentación eléctrica a la

red

Instale en el cable un enchufe normalizado para la carga

indicada en la placa de características.

En el caso de conexión directa a la red, es necesario

interponer entre el aparato y la red, un interruptor

omnipolar con una distancia mínima entre los contactos

de 3 mm., dimensionado para esa carga y que responda

a las normas vigentes (el conductor de tierra no debe ser

interrumpido por el interruptor). El cable de alimentación

eléctrica se debe colocar de modo tal que no alcance en

ningún  punto  una  temperatura  que  supere  en  50°C  la

temperatura ambiente.

!

 El instalador es responsable de la correcta conexión

eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

•  la toma tenga conexión a tierra y que sea conforme

con la ley;

•  la toma sea capaz de soportar la carga máxima

de  potencia  de  la  máquina  indicada  en  la  placa  de

características;

•  la tensión de alimentación eléctrica esté comprendida

dentro de los valores indicados en la placa de

características;

•  la toma sea compatible con el enchufe del aparato.

Si no es así, sustituya la toma o el enchufe; no utilice

prolongaciones ni conexiones múltiples.

!

 Una vez instalado el aparato, el cable eléctrico y la toma

de corriente deben ser fácilmente accesibles.

!

 El cable no debe sufrir pliegues ni compresiones.

!

 El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia).

!

La empresa declina toda responsabilidad cuando

estas normas no sean respetadas.

Azul Marrón

N

Neutro

L

Fase

Verde/Amarillo

Tierra
