Подключения

ПОДГОТОВК

А

[4] Гнезда SUR.BACK/PRESENCE PRE OUT

Выходные гнезда тылового канала окружающего
звучания или канала присутствия. При
подключении только одного внешнего усилителя
к тыловому каналу окружающего звучания
подключайте его к гнезду SINGLE (SB).

y

• Для вывода сигналов тыловых каналов окружающего

звучания через эти гнезда установите параметр “Фронт

презенс” в “Нет”, а параметр “Центр. тылы” – в любое

значение, кроме “Нет” (стр. 76).

• Для вывода сигналов каналов присутствия через эти

гнезда установите параметр “Фронт презенс” в “Да”, а

параметр “Центр. тылы” – в “Нет” (стр. 76).

[5] Гнездо SUBWOOFER PRE OUT

Подключение сабвуфера со встроенным усилителем.

■

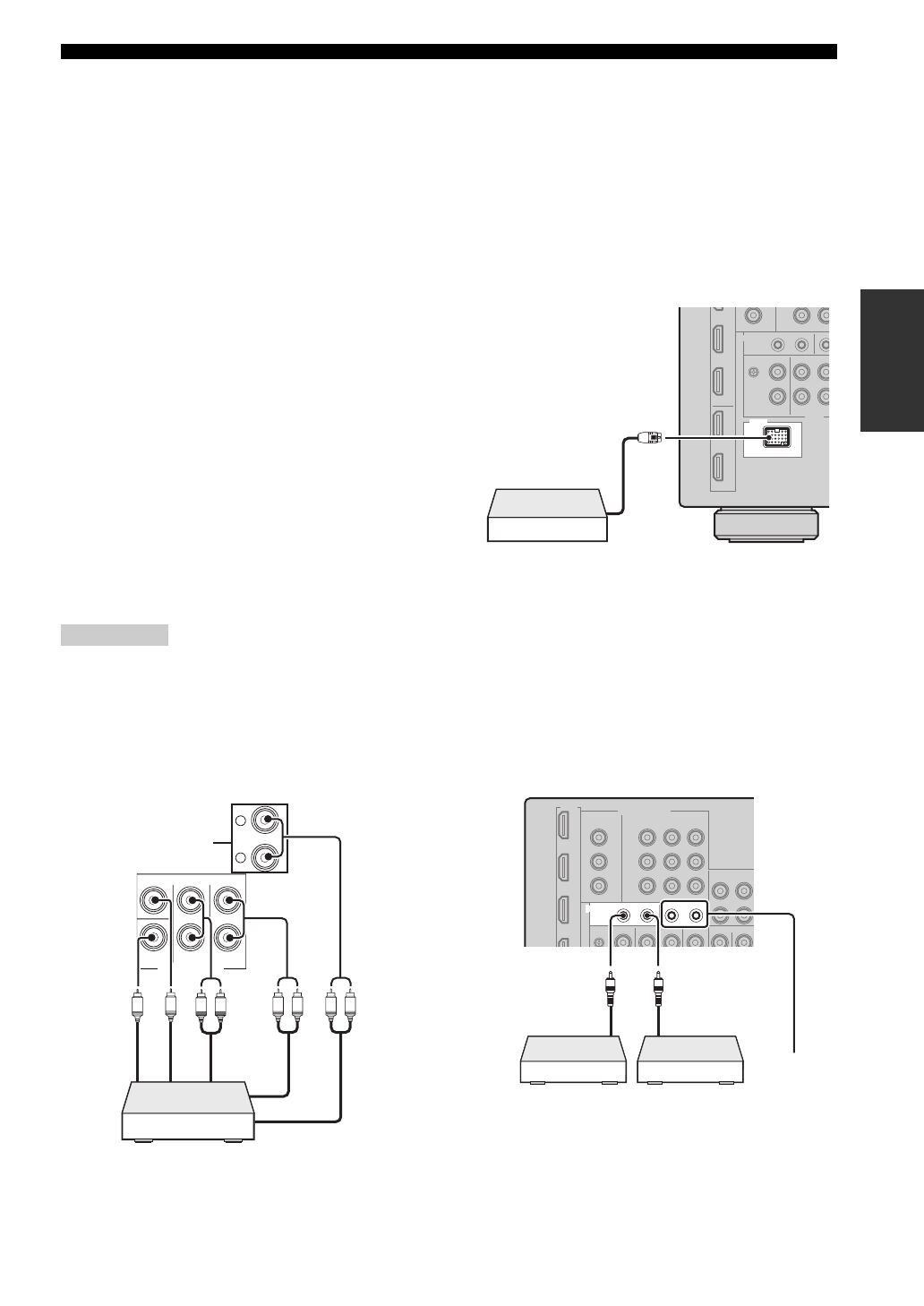

Подключение мультиформатного
проигрывателя или внешнего декодера

Данный аппарат оборудован 6 дополнительными
гнездами входа (FRONT L/R, CENTER, SURROUND
L/R и SUBWOOFER) для дискретного
многоканального входа с мультиформатного
проигрывателя, внешнего декодера и т.п. Если
установить “Входн. каналы” на “8 канальный”
(стр. 74), гнезда аналогового аудиовхода, назначенное
как “Фронт. вход.” могут быть использованы как
гнезда входа фронтального канала.

• При выборе “MULTI CH” в качестве источника

автоматически процессор цифрового звукового поля

отключается.

• Поскольку аппарат не перенаправляет сигналы,

поступающие через гнезда MULTI CH INPUT, для

компенсации отсутствующих колонок, при

использовании этой функции подключите по крайней

мере 5.1-канальную акустическую систему.

* Входные аналоговые аудиогнезда, назначенные в качестве

“Фронт. вход.” в параметре “MULTI CH” (стр. 74).

■

Подключение универсальной док-
станции Yamaha iPod или беспроводного
аудиоприемника Bluetooth

Данный аппарат имеет разъем DOCK на задней

панели, который позволяет подключить

универсальную док-станцию Yamaha iPod

(например, YDS-11, продается отдельно) или

беспроводной аудиоприемник Bluetooth (например,

YBA-10, продается отдельно). Подключите

универсальную док-станцию Yamaha iPod или

приемник Bluetooth к разъему DOCK на задней

панели аппарата с помощью специального кабеля.

■

Использование гнезд REMOTE IN/OUT

Если компоненты являются изделиями

производства Yamaha и могут передавать сигналы

дистанционного управления, подключите гнезда

REMOTE IN и REMOTE OUT к входному и

выходному гнездам дистанционного управления с

помощью монофонического аналогового

миникабеля показанным ниже образом.

* К гнездам REMOTE IN/OUT 1 можно подключить

еще один комплект приемника инфракрасного

сигнала и компонента Yamaha по такой же схеме, как

и к гнездам REMOTE IN/OUT 2.

Примечания

MULTI CH INPUT

SUB

WOOFER

SUB

CENTER

FRONT(6CH) SURROUND

SUR.BACK

(8CH)

TAPE

MD/

(

C)

(

)

R

L

L

R

L

R

L

R

Мультиформатный проигрыватель /

внешний декодер

Ф

рон

тальн

ы

й выход (

8 ка
нало

в)

Выход сабв

уф

ера

Ц

ен

трал
ьны

й в

ы

ход

Вы
ход о

кр

уж

аю

щ

его звуч

ания

Ф

ро

нта

льн

ый

 вы

хо

д (

6 ка

на

ло

в)

Тыл
ов

ой вы
хо

д

 окру

жа

ю

щ

ег

о з

вуч

ан

ия

 (8

 ка

на

ло

в)

*

DOCK

Подключение универсальной
док-станции Yamaha iPod или

беспроводного

аудиоприемника Bluetooth

REMOTE

IN

1

2

OUT

IN

OUT

Компонент Yamaha

(CD- или DVD-

проигрыватель и др.)

Вход

дистанционного

управления

Выход

дистанционного

управления

Приемник

инфракрасного

сигнала или

компонент Yamaha

*
