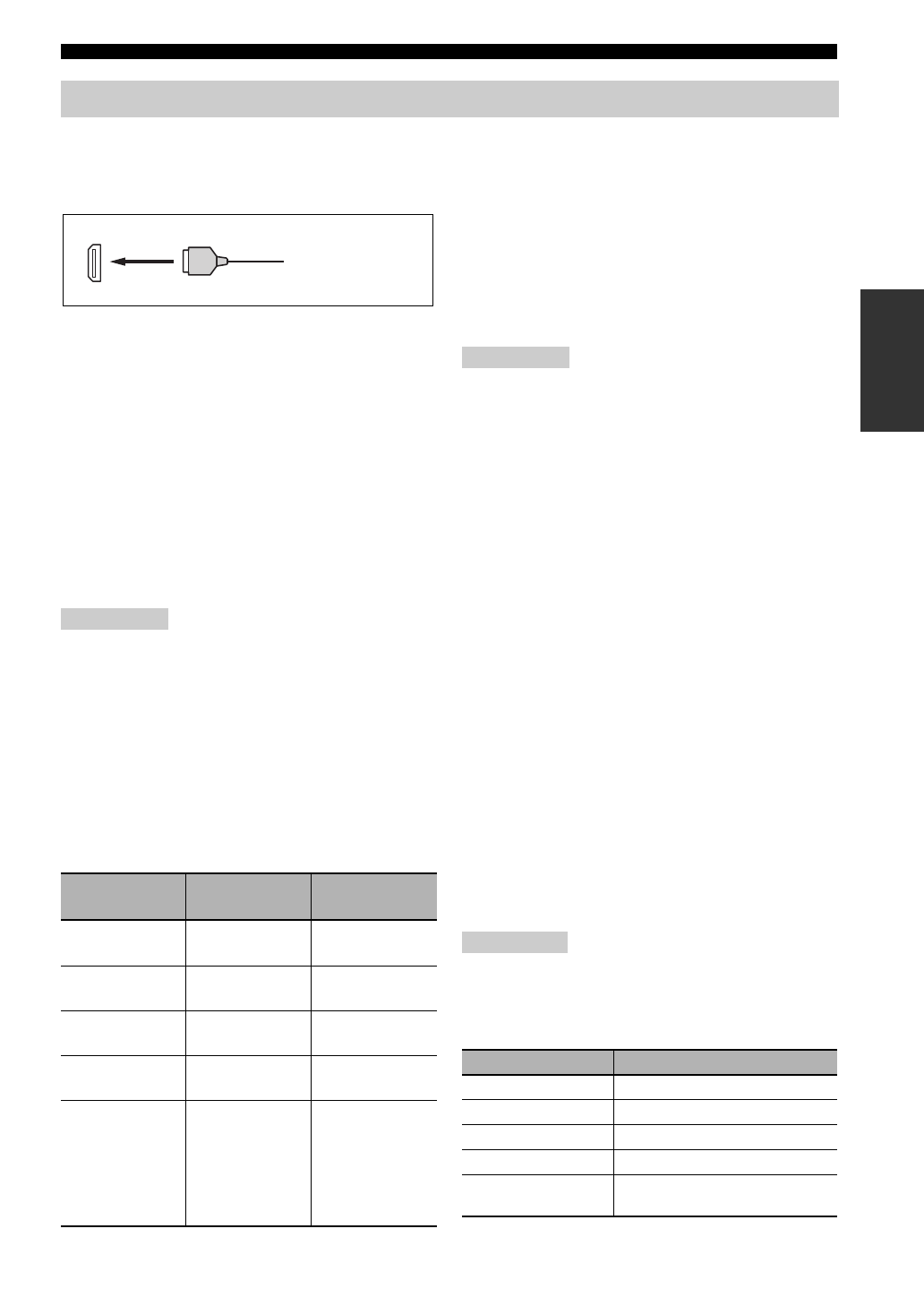

21

 Ru

Подключения

ПОДГОТОВК

А

В данном аппарате предусмотрено четыре входные гнезда HDMI и два выходные гнезда HDMI для
ввода и вывода цифровых аудио- и видеосигналов.

■

Гнездо и штекер кабеля HDMI

y

• Рекомендуется использовать имеющийся в продаже

кабель HDMI длиной менее 5 метров с логотипом HDMI.

• Для подключения данного аппарата к другим

компонентам DVI используйте кабель-переходник
(гнездо HDMI

↔

 гнездо DVI-D).

• Возможные трудности, связанные с подключением

HDMI, описаны на стр. 43.

• Если параметр “Режим” в меню “В реж.ожидания”

установить в “Послед.” или “Фикс.”, сигналы HDMI будет

приниматься через гнездо HDMI IN, пропускаться через

аппарат и выводиться через гнездо HDMI OUT (стр. 83).

• В данном аппарате предусмотрено два гнезда HDMI

OUT. Активное гнездо (гнезда) HDMI OUT можно

выбрать (стр. 42).

• Данный аппарат поддерживает функцию

видеопреобразования (стр. 22).

• Не отсоединяйте и не подключайте кабель и не

выключайте питание компонентов HDMI,

подключенных к гнездам HDMI OUT аппарата, во

время передачи данных. Это может привести к

прерыванию воспроизведения или вызвать шум.

• Гнездо HDMI OUT выводит аудиосигналы,

полученные только через входные гнезда HDMI.

• При отключении видеоэкрана, подключенного к

гнездам HDMI OUT через соединение DVI, аппарат

может не установить связь с компонентом.

■

Совместимость сигнала HDMI с аппаратом

Аудиосигналы

y

• Если компонент-источник сигнала может декодировать

аудиосигналы битового потока аудиокомментариев, можно

воспроизводить аудиоисточники с микшированными

аудиокомментариями с помощью следующих соединений:

– многоканальный аналоговый аудиовход (стр. 27);

– DIGITAL INPUT OPTICAL (или COAXIAL)

• Смотрите инструкцию по эксплуатации компонента-источника

сигнала и настройте компонент соответствующим образом.

• При воспроизведении DVD-диска с системой защиты от

копирования CPPM в зависимости от типа DVD-проигрывателя

видео- и аудиосигналы могут не воспроизводиться.

• Данный аппарат несовместим с компонентами HDMI или

DVI, несовместимыми с системой HDCP.

• Для декодирования аудиосигналов битового потока на

данном аппарате, настройте компонент-источник сигнала

соответствующим образом, чтобы компонент выводил

аудиосигналы битового канала напрямую (без

декодирования сигналов битового потока на компоненте).

• Данный аппарат несовместим с функциями

аудиокомментариев (например, специальный аудиоматериал,

загруженный через Интернет) на дисках Blu-ray Disc или HD

DVD. Данный аппарат не воспроизводит аудиокомментарии

содержимого дисков Blu-ray Disc или HD DVD.

Видеосигналы

Данный аппарат совместим с видеосигналами со

следующими разрешениями:

– 480i/60 Гц

– 576i/50 Гц

– 480p/60 Гц

– 576p/50 Гц

– 720p/60 Гц, 50 Гц

– 1080i/60 Гц, 50 Гц

– 1080p/60 Гц, 50 Гц, 24 Гц

Совместимость с видеосигналами Deep Color и x.v.Color

Данный аппарат принимает видеосигналы Deep Color (30-

или 36-битные) и x.v.Color. Для вывода этих видеосигналов

через гнезда HDMI OUT без обработки установите

параметр “HDMI

ʼ

 HDMI” (стр. 82)” в значение “Прямой”.

Если видеоэкран несовместим с видеосигналами Deep Color или

x.v.Color, видеоисточник может воспроизводиться некорректно.

■

Назначение источника по умолчанию
для входных гнезд HDMI

Информация о HDMI™

Примечания

Типы

аудиосигналов

Форматы

аудиосигналов

Совместимые

носители

2-кан. линейный

PCM

2-кан., 32–192
кГц, 16/20/24 бит

CD, DVD-Video,
DVD-Audio и др.

Многокан.

линейный РСМ

8-кан., 32–192

кГц, 16/20/24 бит

DVD-Audio и

др.

DSD

2/5.1-кан.,

2,8224 МГц, 1 бит

SA-CD и др.

Битовый поток

Dolby Digital,

DTS

DVD-Video и др.

Битовый поток

(аудиосигналы

высокой

четкости)

Dolby TrueHD,

Dolby Digital

Plus,

DTS-HD Master

Audio, DTS-HD

High Resolution

Audio

Blu-ray Disc,

HD DVD и др.

HDMI

Штекер кабеля

HDMI

Примечания

Примечание

Входное гнездо HDMI

Назначенный входной источник

IN1

BD/HD DVD

IN2

DVD

IN3

CBL/SAT

IN4

DVR

Гнездо HDMI IN на

передней панели

V-AUX
