Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–”

(черный). При неправильном подключении аппарат не сможет точно воспроизводить источники.

• Кабель колонок состоит из пары параллельных изолированных проводов. Провода отличаются цветом или формой,

например, один может быть отмечен полоской, углублением или выступом. Подключите провод с полоской (углублением

и т.д.) к гнездам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к гнездам “–” (черный).

• К аппарату можно подключать как тыловые колонки окружающего звучания, так и колонки присутствия, но они не

могут выводить звук одновременно. Аппарат автоматически переключает колонки присутствия и тыловые колонки

окружающего звучания в зависимости от источников и выбранных программ звукового поля.

■

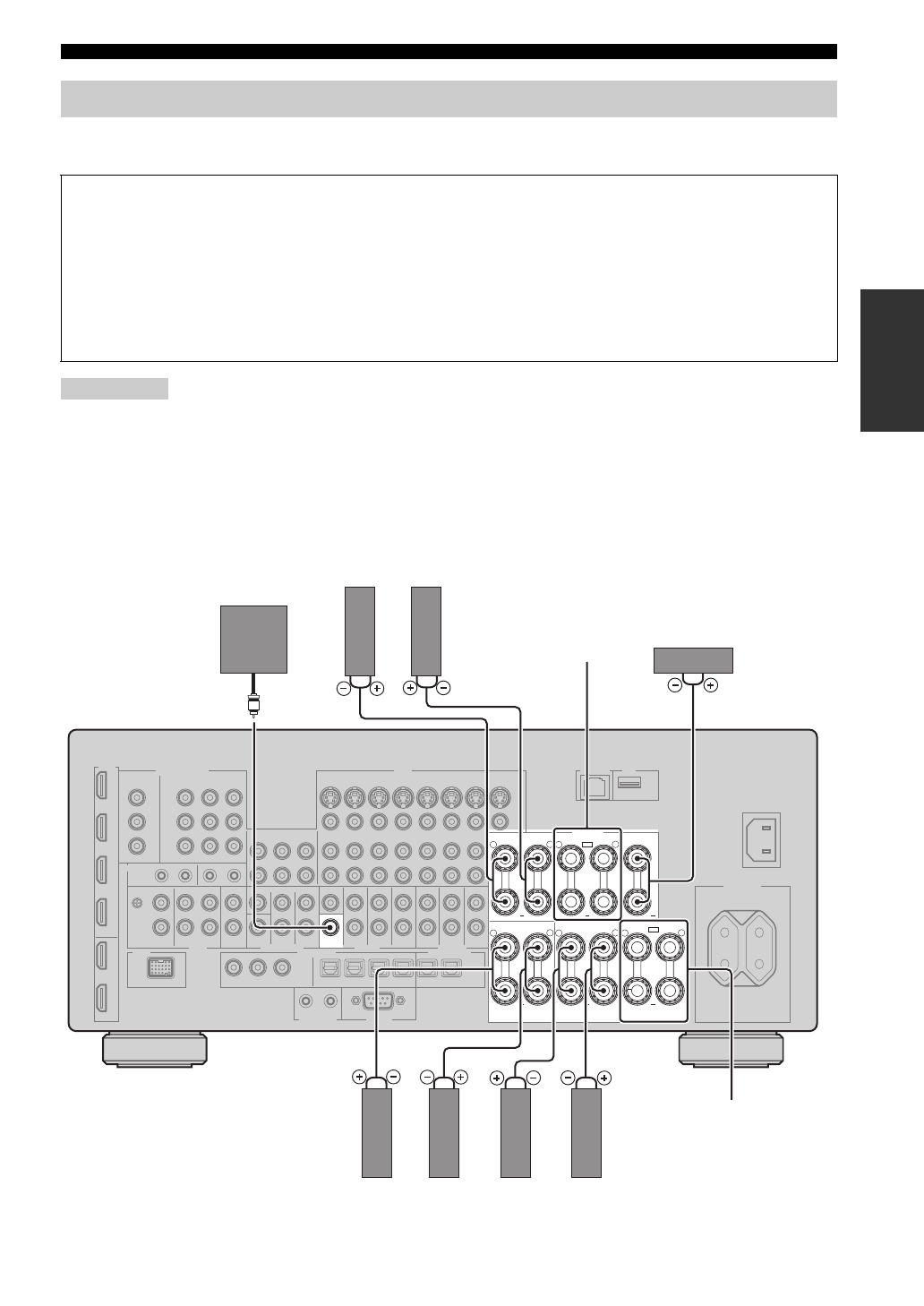

Подключение 7.1-канальных колонок

Подключение колонок

Предупреждение

• Перед подключением колонок убедитесь, что аппарат выключен (стр. 30).

• Оголенные провода колонок не должны соприкасаться друг с другом и металлическими частями

аппарата. Это может привести к поломке аппарата и/или колонок.

• Используйте колонки с магнитным экраном. Если такой тип колонок все же издает помехи при

использовании с видеоэкраном, разместите колонки на большем расстоянии от экрана.

• При подключении колонок сопротивлением 6 Ом обязательно установите параметр “SPEAKER

IMP.” на “6

Ω

 MIN” до начала эксплуатации аппарата (стр. 30). В качестве фронтальных колонок

также можно использовать колонки сопротивлением 4 Ом (стр. 113).
