20
Ru
Подключения
В данном аппарате предусмотрено три типа видеогнезд и гнезд HDMI. Способ подключения можно
выбрать в зависимости от подключаемых компонентов.
■
Аудиогнезда
Гнезда AUDIO
Для обычных аналоговых аудиосигналов,
передаваемых через левый и правый аналоговые
аудиокабели. Подключите красные штекеры к
правым гнездам, а белые штекеры – к левым
гнездам.
Гнезда COAXIAL
Для цифровых аудиосигналов, передаваемых
через коаксиальные цифровые аудиокабели.
Гнезда OPTICAL
Для цифровых аудиосигналов, передаваемых
через оптические цифровые аудиокабели.
Цифровые гнезда можно использовать для приема
битовых потоков PCM, Dolby Digital и DTS. При
одновременном подключении компонентов к гнездам
COAXIAL и OPTICAL приоритет отдается сигналам,
поступающим через гнездо COAXIAL. Все цифровые
входные гнезда совместимы с цифровыми сигналами с
частотой выборки 96 кГц.
■
Видеогнезда
Гнезда VIDEO
Для обычных композитных видеосигналов,
передаваемых через композитные видеокабели.
Гнезда S VIDEO
Для сигналов S-video, разделенных на
видеосигналы яркости (Y) и насыщенности (С),
передаваемых по отдельным проводам кабелей
S-video.
Гнезда COMPONENT VIDEO
Для компонентных видеосигналов, разделенных
на видеосигналы яркости (Y) и цветности (P
B
, P
R
),
передаваемых по отдельным проводам кабелей
компонентного видео.
y
Данный аппарат поддерживает функцию
видеопреобразования. (стр. 22)

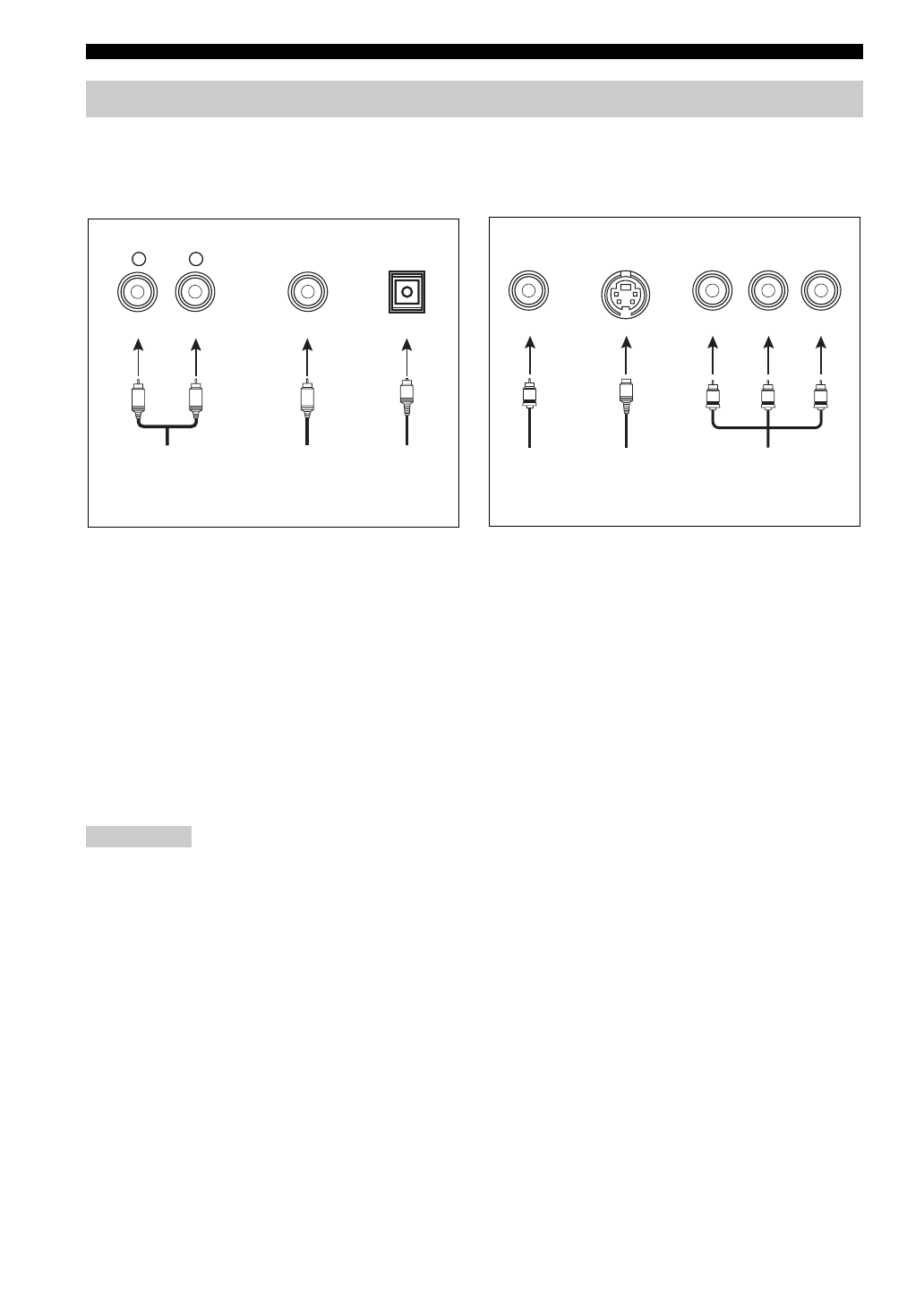

Информация о гнездах и штекерах кабелей
Примечание
COAXIAL
DI
G
ITAL
AUDIO
OPTICAL
DI
G
ITAL
R
L
C
O
R
L
Правый и
левый штекеры
аналогового
аудиокабеля
Штекер
оптического
цифрового
аудиокабеля
Штекер
коаксиального
цифрового
аудиокабеля
(Красный)
(Белый)
(Оранжевый)
VIDEO
S VIDEO
COMPONENT VIDEO
Y
R
P
B
P
P
B
Y
P
R
S
V
Штекер
кабеля
композитного
видео
Штекер
кабеля
S-video
Штекеры
кабеля
компонентного
видео
(Желтый)
(Зеленый) (Синий) (Красный)
