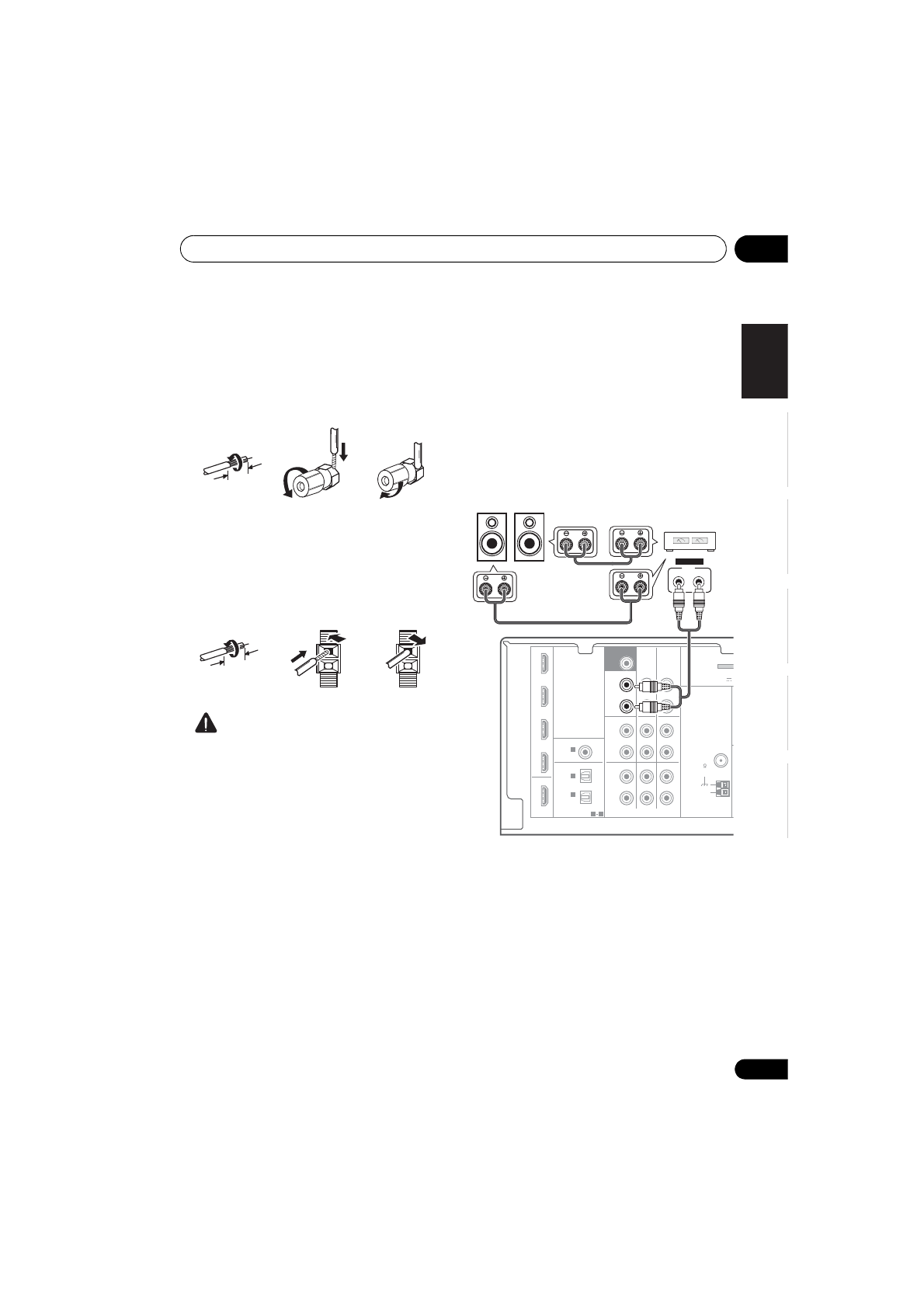

Connecting your equipment

03

19

En

English

Français

Deutsch

Nederlands

Italiano

Español

Bare wire connections

A-Speaker terminals:

1

Twist exposed wire strands together.

2

Loosen terminal and insert exposed wire.

3

Tighten terminal.

B-Speaker terminals:

1

Twist exposed wire strands together.

2

Push open the tabs and insert exposed

wire.

3

Release the tabs.

CAUTION

• These speaker terminals carry

HAZARDOUS LIVE voltage

. To prevent

the risk of electric shock when connecting

or disconnecting the speaker cables,

disconnect the power cord before touching

any uninsulated parts.

• Make sure that all the bare speaker wire is

twisted together and inserted fully into the
speaker terminal. If any of the bare speaker

wire touches the back panel it may cause

the power to cut off as a safety measure.

Connect the surround back or front
height speakers

Connect the

PRE OUT

outputs of the unit and

additional amplifier to add a surround back or

front height speaker.

• If the surround back speaker or the front

height speaker is connected, set the Pre

Out setting (see

The Pre Out Setting

on

page 47).

• You can use the additional amplifier on the

surround back channel pre-outs for a

single speaker as well. In this case plug the
amplifier into the left (

L (Single)

) terminal

only.

1

2

3

10 mm

1

2

3

10 mm

IN BD

SURR BACK /

FRONT

HEIGHT

L

(Single)

R

R

L

IN

R

L

IN

IN

OUT

IN

CD

TV/SAT DVD

BD

DVR/VCR

M

CD-R/TAPE

DVR/VCR

CD-R/TAPE

PRE OUT

DVD

TV/SAT

COAXIAL

OPTICAL

(CD)

IN

ASSIGNABLE

ASSIGNABLE

OUT

HDMI

DVR/VCR

1

(CD-R/TAPE)

IN

AUDIO

ADAPTER

(OUTPUT 5 V 1

1

1 2

IN

2

SUBWOOFER

PRE OUT

ANTENNA

FM

UNBAL

75

AM

LOOP

INPUT

L

R

ANALOG

SBL/FHL SBR/FHR

Surround back or

front height speakers

Surround back or

front height

channel amplifier
