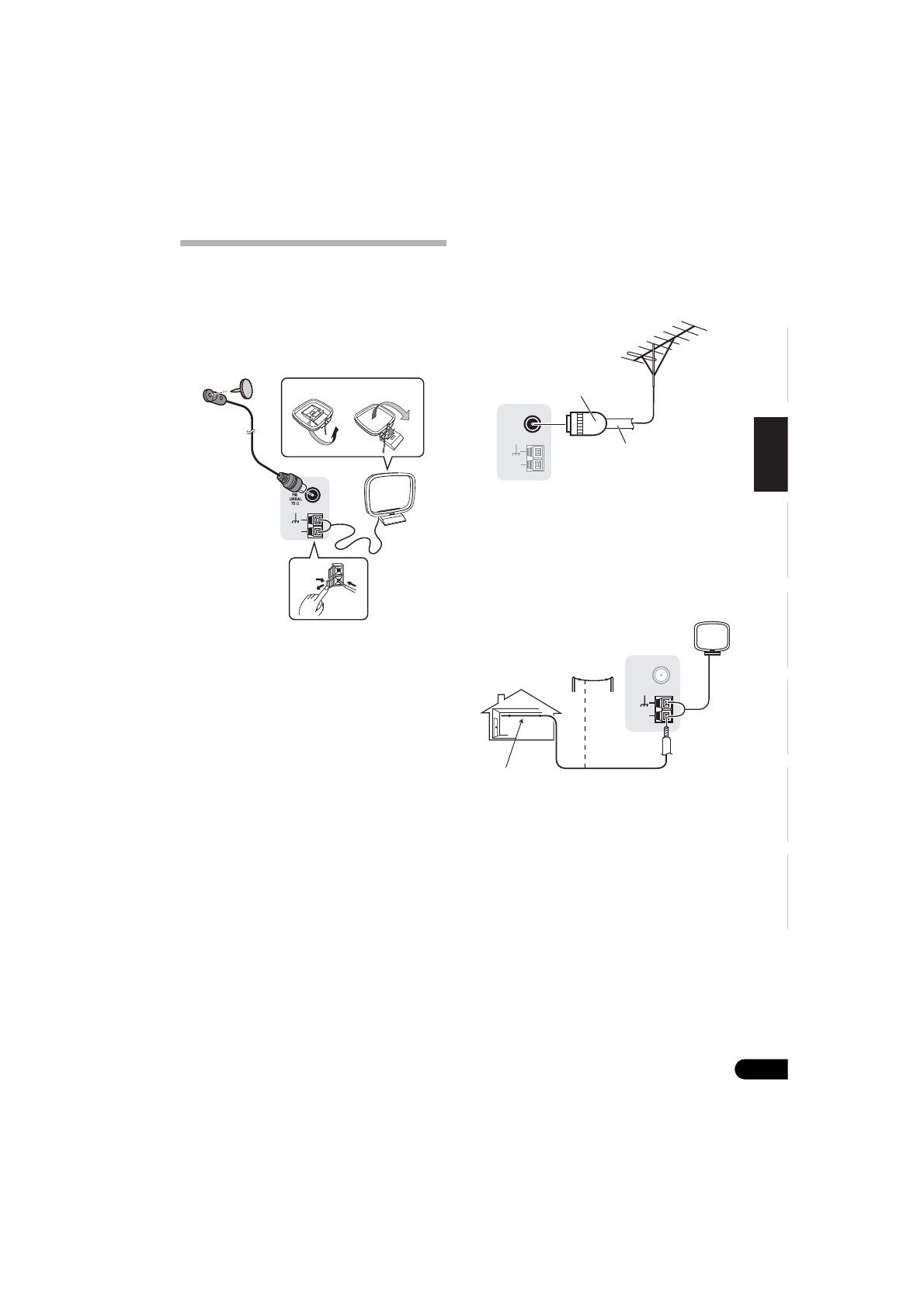

Raccordement des antennes

Raccordez l’antenne cadre AM et l’antenne
filaire FM comme indiqué ci-dessous. Pour

améliorer la réception et la qualité du son,

raccordez les antennes externes (voir la

section

Utilisation des antennes externes

 ci-

dessous ci-dessous).

1

Poussez sur les languettes pour les ouvrir,

puis insérez complètement un fil dans chaque
borne avant de relâcher les languettes pour
mettre en place les fils de l’antenne AM.

2

Reliez l’antenne cadre AM au pied joint.

Pour relier le pied à l’antenne, courbez-le dans
le sens indiqué par la flèche (

fig. a

), puis

attachez le cadre sur le pied (

fig. b

).

3

Placez l’antenne AM sur une surface plane

en l’orientant vers une direction qui offre la
meilleure réception.

4

Raccordez l’antenne filaire FM à la prise

d’antenne FM.

Pour de meilleurs résultats, déroulez l’antenne

FM et fixez-la sur un mur ou sur un

encadrement de porte. Tendez-la, elle ne doit

pas être enroulée.

Utilisation des antennes externes

Pour améliorer la réception FM

Utilisez un connecteur de type PAL (non fourni)

pour raccorder une antenne FM externe.

Pour améliorer la réception AM

Connectez un fil recouvert de vinyle de 5 à

6 mètres de long à la borne d’antenne AM sans

déconnecter l’antenne cadre AM fournie.
Pour obtenir la meilleure réception possible,

fixez ce fil métallique horizontalement, à
l’extérieur.

ANTENNA

AM

 LOOP

2

1

3

4

fig. a

fig. b

ANTENNA

FM

  UNBAL

 75

Ω

AM

 LOOP

Connecteur PAL

simple

Câble coaxial 75

Ω

ANTENNA

FM

  UNBAL

 75

Ω

AM

 LOOP

Antenne

extérieure

5 m à 6 m

Antenne intérieure

(câble avec

protection vinyle)
