14
Fr

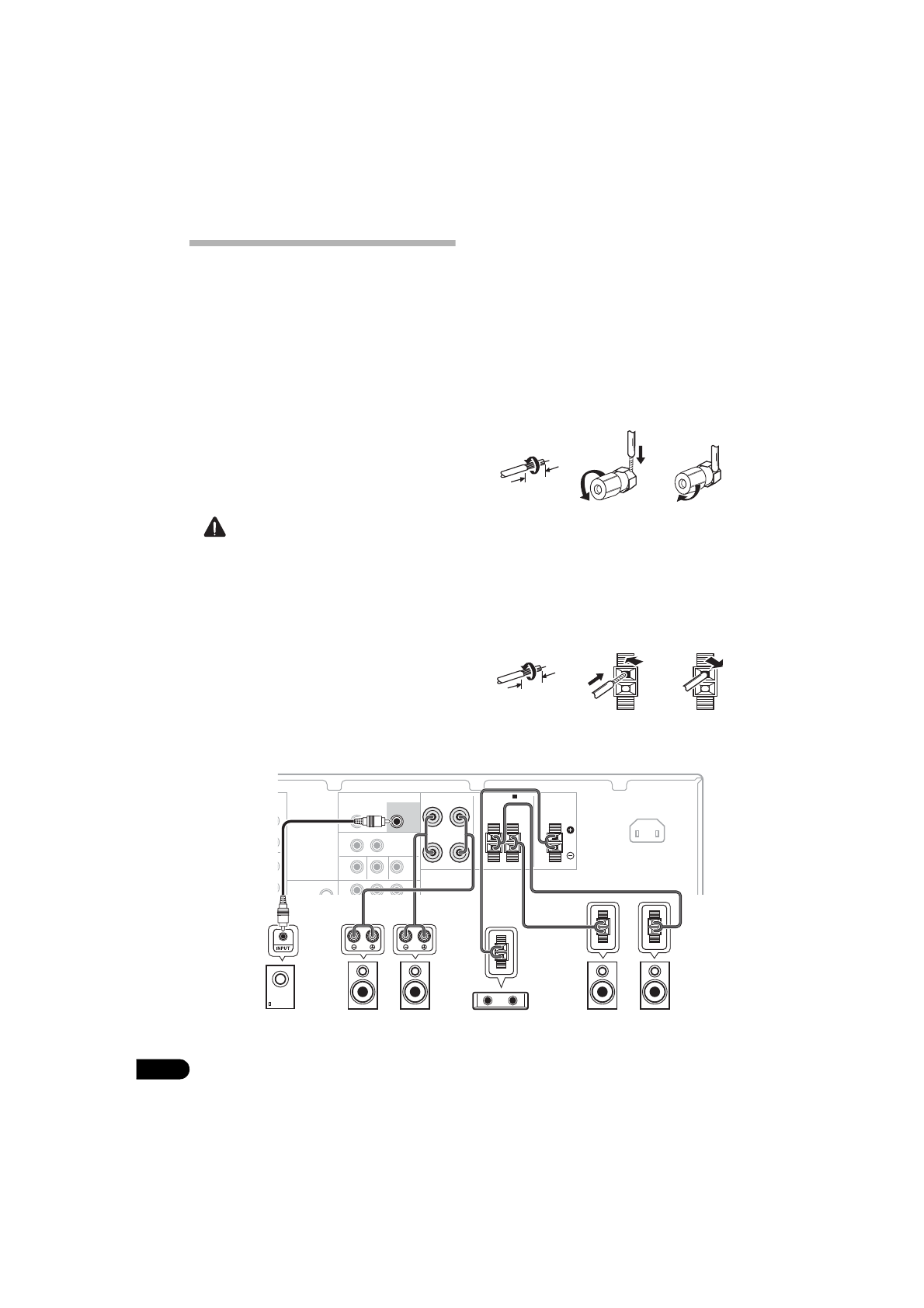

Raccordement des enceintes
Le récepteur fonctionnera avec seulement
deux enceintes stéréo (les enceintes avant sur
le schéma), mais il est recommandé d’en
utiliser au moins trois ; une configuration
complète de huit enceintes est cependant
idéale pour la production du son surround.
Vérifiez que l’enceinte droite est raccordée à la
borne droite (
R
) et que l’enceinte gauche est
raccordée à la borne gauche (
L
). Assurez-vous
également que les bornes positive et négative
(
+
/
–
) du récepteur sont reliées aux bornes
positive et négative des enceintes.
Si vous n’utilisez pas de caisson de basse,
changez le réglage des enceintes avant (voir
Réglage des enceintes
à la page 33) sur
LARGE
(Grande).
ATTENTION
• Les bornes des haut-parleurs sont sous
une
tension HAZARDOUS LIVE
. Pour
éviter tout risque de décharge électrique
lors du branchement et du débranchement
des câbles de haut-parleur, débranchez le
cordon d’alimentation avant de toucher
des parties non isolées.
• Assurez-vous que tous les brins de fil
dénudés du câble d’enceinte sont torsadés
ensemble et insérés complètement dans la
borne de l’enceinte. Si une partie du fil
d’enceinte exposé entre en contact avec le
panneau arrière, l’alimentation peut être
coupée par mesure de sécurité.
Assurez-vous que tous les branchements ont
été effectués correctement avant de raccorder
cet appareil au secteur.
Branchement des fils nus
Bornes des enceintes avant :
1
Torsadez ensemble les brins de fil
dénudés.
2
Libérez la borne de l’enceinte et insérez-y
le fil.
3
Refermez la borne.
Bornes de l’enceinte centrale et des enceintes
surround :
1
Torsadez ensemble les brins de fil
dénudés.
2
Poussez sur les languettes pour les ouvrir
et insérez le fil dénudé.
3
Relâchez les languettes.
1
2
3
10 mm
1
2
3
10 mm
AUDIO
ANTENNA
FM
L
R
SPEAKERS
A
OUT
MONITOR
Y
P
B
P
R
FRONT
ZONE2 OUT
MONITOR OUT BD/TV IN
DVD/SAT IN
R
L
SURROUND
CENTER
SUBWOOFER
PRE OUT
L
R
T
OUT
IN
DVR/VCR
VIDEO
L
R
IN
IN
R
L
AC IN
SPEAKERS
A
SURROUND
CENTER
R
L
FRONT
R
L
SUBWOOFER
PRE OUT
SW
L
C
R
SL
SR
Enceinte centrale
Enceintes surround
Enceintes avant
Subwoofer amplifié
