Connecting your equipment
03
17
En
English
Français
Italiano
Español
Nederlands
Deutsch

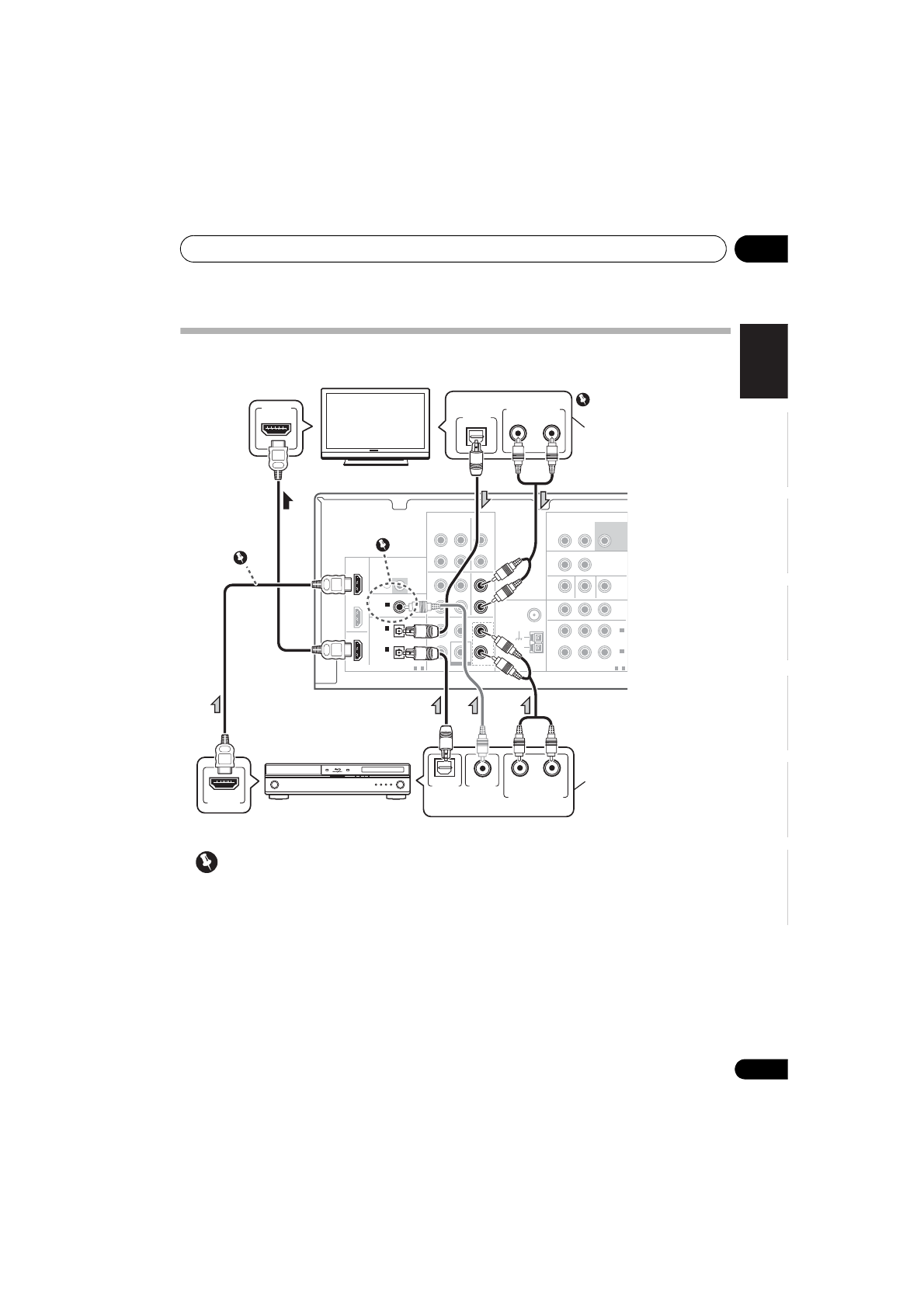

Connecting a TV and Blu-ray Disc player
Connect a TV and Blu-ray Disc player to this receiver using a commercially available HDMI cable.
Important
1
Even if you connect the playback
components with an HDMI cable, no sound
will come out of the speaker connected to this
receiver. An audio cable connection is also
needed for this.
2
If the connection was made using a coaxial
cable, press
SIGNAL SEL
repeatedly to select
C1
(see page 26).
3
If you connected the TV (as shown above)
and there is still no sound, press
DVD
then
press
SIGNAL SEL
repeatedly to select
O2
or
A
(see page 26).
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/TV MULTI CH IN
HDMI
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN
1
IN
1
1
-
2
IN
2
(BD/TV)
IN
1
(DVD/SAT
IN
2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1
-
2
ASSIGNABLE
OUT
OUT
MONITO
Y
P
B
P
R
IN
ZONE2 OUT
MONITOR OUT
DVD/SAT IN
SUBWOOFER
PRE OUT
L
R
DVR/VCR
OUT
IN
DVR/VCR
VIDEO
L
R
OUT
BD/TV
IN
DVD/SAT
IN
OUT
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
MONITOR OUT BD/TV IN
L
R
DVD/SAT IN
BD/TV IN
L
R
OUT
(BD/TV)
IN
1
HDMI
(DVD/SAT)
IN
2
DIGITAL AUDIO OUT
OPTICAL
R
L
ANALOG AUDIO OUT
DIGITAL AUDIO OUT
COAXIAL
OPTICAL
R
L
ANALOG AUDIO OUT
HDMI OUT
HDMI IN
1
2
3
This connection is
required in order to listen
to the sound of the TV over
the receiver.
Without this connection,
you will NOT be able to
listen to the player with this
receiver.
Select one
Select one
HDMI/DVI-compatible TV
HDMI/DVI-compatible
Blu-ray Disc player
