Connecting your equipment
03
19
En
English
Français
Italiano
Español
Nederlands
Deutsch
Connecting your component with no HDMI terminal

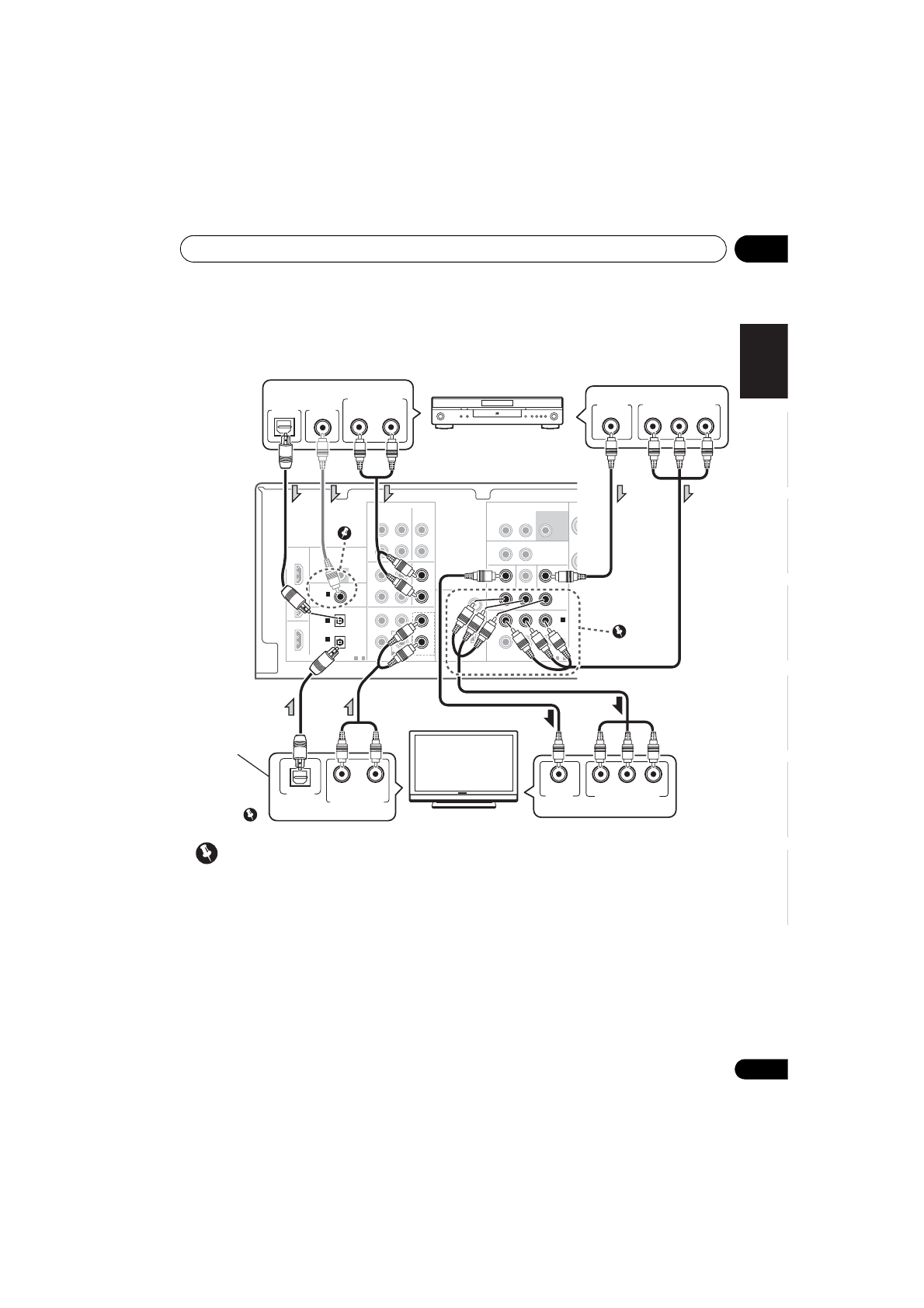

This diagram shows connections of a TV and DVD player (or other playback component) with no
HDMI terminal to the receiver.
Important
1
If you use component video cables for
connecting to the DVD player, the same cables
should be used for connecting to the TV
2
If necessary, assign the component video
inputs to the input source you’ve connected.
This only needs to be done if you didn’t connect
according to the following defaults:
•
COMPONENT VIDEO IN 1
–
BD/TV
•
COMPONENT VIDEO IN 2
–
DVD/SAT
See
The Input Assign menu
on page 35.
3
If the connection was made using a coaxial
cable, press
SIGNAL SEL
repeatedly to select
C1
(see page 26).
4
If you connected the TV (as shown above)
and there is still no sound, press
BD
then press
SIGNAL SEL
repeatedly to select
O1
or
A
(see
page 26).
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/TV MULTI CH IN
BD/TV IN
HDMI
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN
1
1
-
2
IN 1
(DVD/SAT)
IN
2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1 - 2
ASSIGNABLE
OUT
OUT
Y
P
B
P
R
IN
ZONE2 OUT
MONITOR OUT
BD/TV IN
DVD/SAT IN
SUBWOOFER
PRE OUT
L
R
DVR/VCR
DVD/SAT
OUT
IN
DVR/VCR
VIDEO
L
R
OUT
BD/TV
IN
DVD/SAT
IN
OUT
IN
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
(BD/TV)
IN
1
(DVD/SAT)
IN
2
COMPONENT VIDEO
(BD/TV)
IN
1
1
-
2
ASSIGNABLE
OUT
MONITOR
Y
P
B
P
R
DIGITAL AUDIO OUT
OPTICAL
R
L
ANALOG AUDIO OUT
DIGITAL AUDIO OUT
COAXIAL
OPTICAL
R
L
ANALOG AUDIO OUT
VIDEO OUT
COMPONENT VIDEO OUT
P
R
Y
P
B
VIDEO IN
COMPONENT VIDEO IN
P
R
Y
P
B
1,2
3
4
Select one
Select one
Select one
Select one
DVD player, etc.
TV
This connection is
required in order to
listen to the sound of
the TV over the
receiver.
