9
Ру
(Североамериканская, европейская, австралийская и азиатская модели)

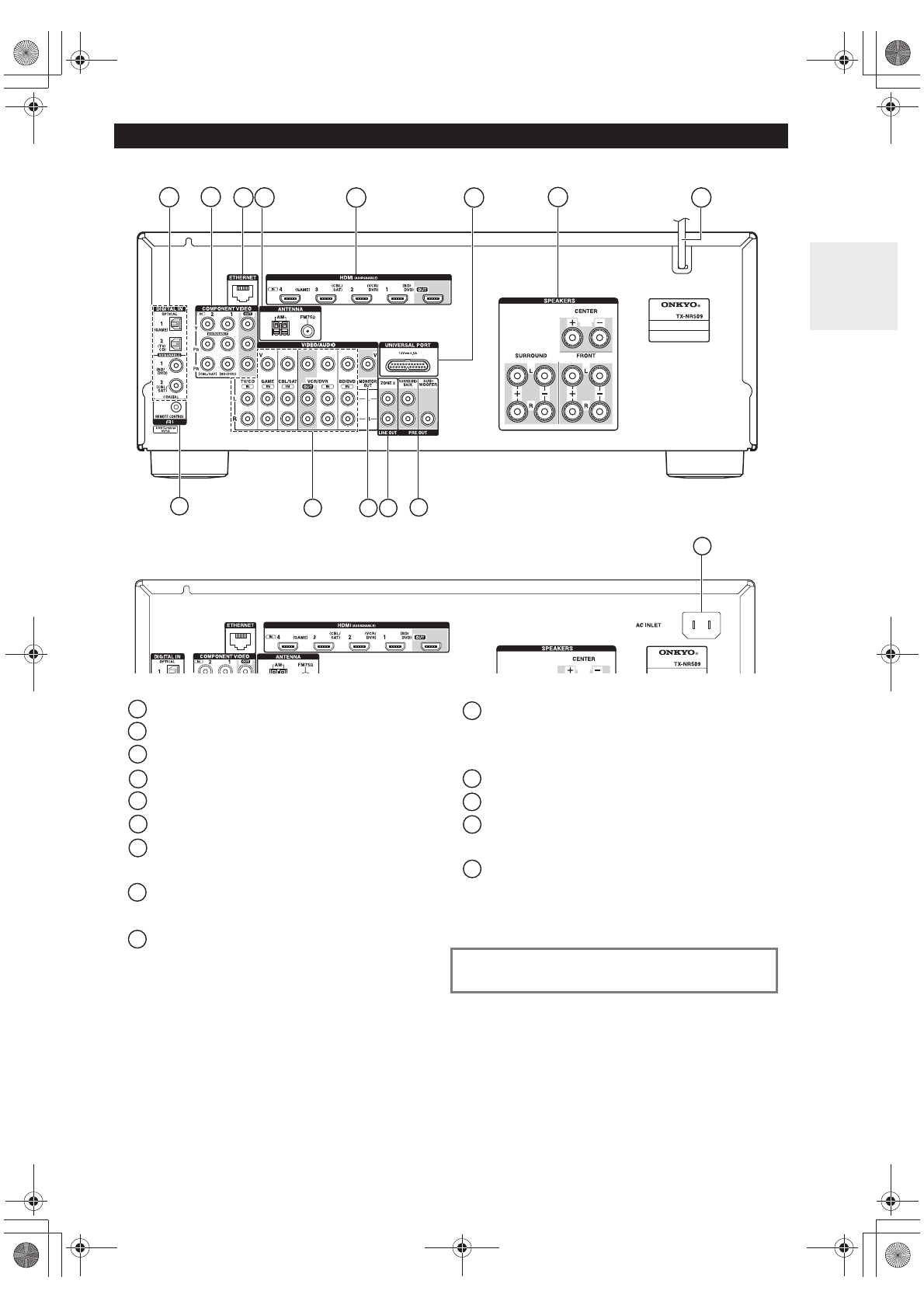

ЗАДНЯЯ ПАНЕЛЬ
(Модель для Тайваня)
См.
стр. 11 – 18
«Подсоединение AV-ресивера»
для получения информации по подключению.
7
1
2
3 4
5
6
8
9
10
11 12
13
14
14
12
13
2
3
4
5
6
7
8
9
10
11
1
Разъемы
DIGITAL IN COAXIAL
и
OPTICAL
Разъемы
COMPONENT VIDEO IN
и
OUT
Порт
ETHERNET
Разъемы
FM
антенна и
АМ
антенна
Разъемы
HDMI IN
и
OUT
Разъем
UNIVERSAL PORT
Клеммы для подсоединения комплекта
АС SPEAKERS
(
CENTER
,
FRONT
,
SURROUND
)
Cетевой шнур (Североамериканская, европейская,
австралийская и азиатская модели)
Разъем дистанционного управления
по шине
RI
Разъемы композитного видео и аналогового аудио
(
BD/DVD IN, VCR/DVR IN/OUT, CBL/SAT IN,
GAME IN, TV/CD IN
)
Разъем
MONITOR OUT V
Разъем
ZONE 2 LINE OUT
Разъем
PRE OUT
(
SURROUND BACK
и
SUBWOOFER
)
Разъем cетевой
AC INLET
(Модель для Тайваня)
