Подсоедините ваши компоненты к соответствующим разъемам.

Назначение разъемов по умолчанию приведено в Таблице ниже.

Назначение разъемов, отмеченных знаком «галочка»      может быть изменено

(

стр. 40

).

За разъяснениями обращайтесь также в разделы:

•

«Советы по подсоединению и пути видео сигналов» (                   )

•

«Об интерфейсе HDMI» (                  )

•

«Использование RIHD-совместимых телевизоров, плееров и рекордеров» (                   ).

стр. 70

стр. 71

стр. 72

Функция канала возврата аудио сигнала  Audio return channel (ARC)

Функция возврата аудио сигнала (ARC) позволяет HDMI-совместимому  телевизору посылать аудио поток обратно

на разъем

HDMI OUT

 AV ресивера.

• Чтобы использовать функцию ARC, выберите селектор

TV/CD

, при этом ваш телевизор должен поддерживать

функцию ARC и настройка

“HDMI Ctrl (RIHD)”

 должна быть в положении “On”(                ).

стр.48

Совет

•

Для прослушивания звука, принимаемого на входы

HDMI IN

, через акустические системы вашего телевизора:

   - Установите параметр

“HDMI Ctrl (RIHD)”

 в положение

On

 (см. стр.48) для RIHD-совместимых  TV,

   - Установите параметр

 Audio TV Out

в положение

On

 (                 ), когда телевизор не совместим с

RIHD

или если

“HDMI Ctrl (RIHD)”

установлен в положение

Off.

   - Установите настройку выхода HDMI вашего BD / DVD-проигрывателя в положение PCM.

   - Для того, чтобы слушать звуковое сопровождение ТВ через ресивер, обращайтесь в раздел

   «Подсоединение ваших компонентов» (                 )

стр.48

стр.16

Примечания:

•

При прослушивании HDMI компонента через AV ресивер, установите HDMI компонент так, чтобы его видео было видно

   на экране TV (а на TV, выберите вход для HDMI компонента, подсоединенного  к AV ресиверу). Если питание TV выключено

   или TV установлен на другой источник, звук может быть не слышен.

• Когда настройка

“Audio TV Out”

 установлена в положение

On

 (                  ), чтобы прослушивать звук через акустические

   системы вашего телевизора, то если вы поворачиваете регулятор громкости ресивера, звук будет выведен также через

   акустические системы ресивера. Если

" HDMI Ctrl (RIHD)"

 установлена в положение

"On" (см. стр.48),

 чтобы прослушивать звук через

   акустические системы вашего

RIHD

-совместимого телевизора, то если вы поворачиваете регулятор громкости ресивера,

   звук будет слышен только через акустические системы ресивера, а звук телевизора будет заглушен. Чтобы звук не выводился

   через АС ресивера, измените настройки ресивера, измените настройки вашего телевизора или понизьте громкость ресивера

   до нуля.

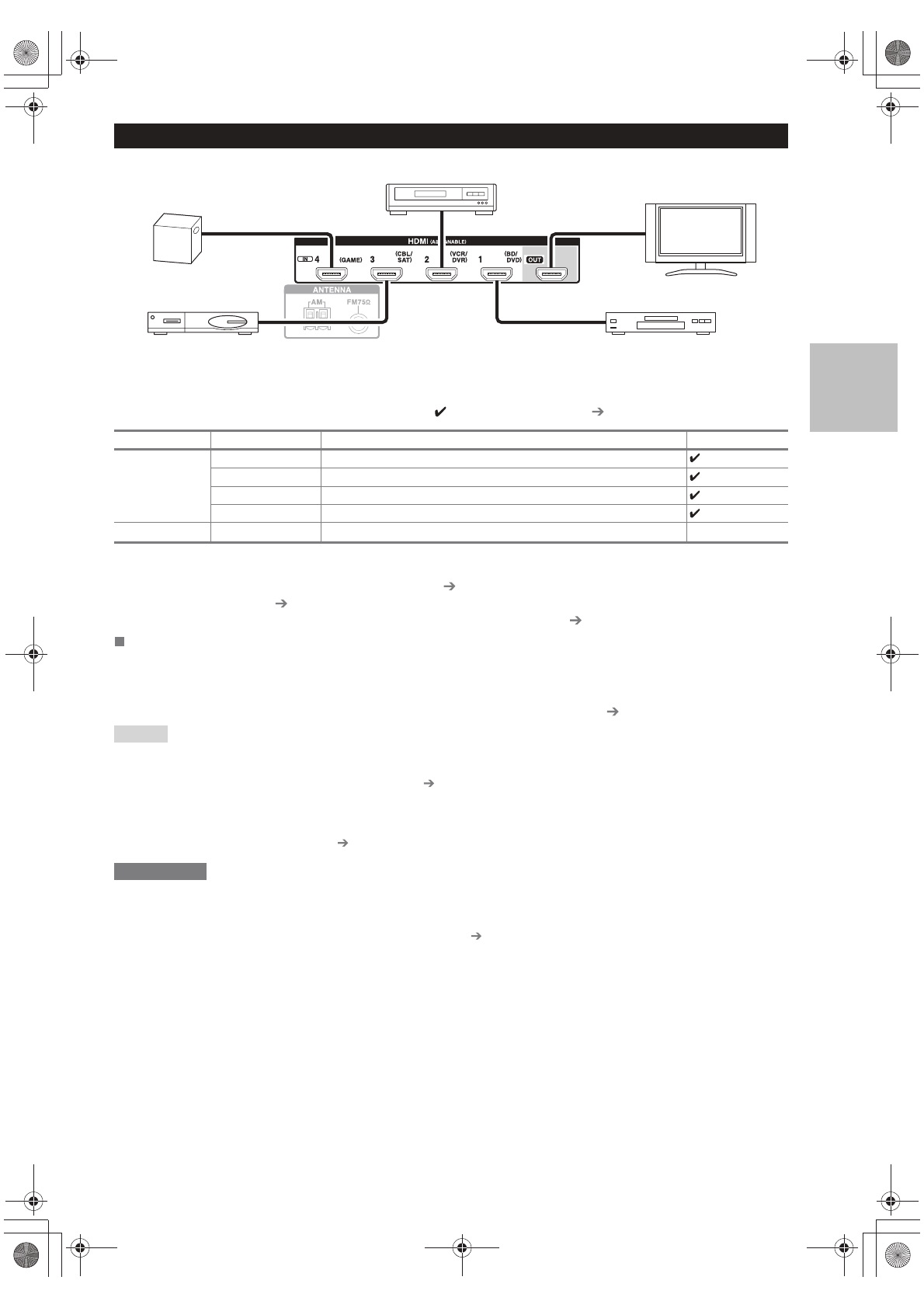

Подсоединение компонентов при помощи HDMI

Назначаемые

Компоненты

Разъем

HDMI I

N1

Blu-ray Disc/DVD плеер

HDMI I

N2

VCR или DVD-рекордер / цифровой видео рекордер

HDMI I

N3

Спутниковый, кабельный ресивер и т.п.

HDMI IN4

Игровая консоль

HDMI OUT

TV, проектор и т.п.

Вход

Выход

стр.48
