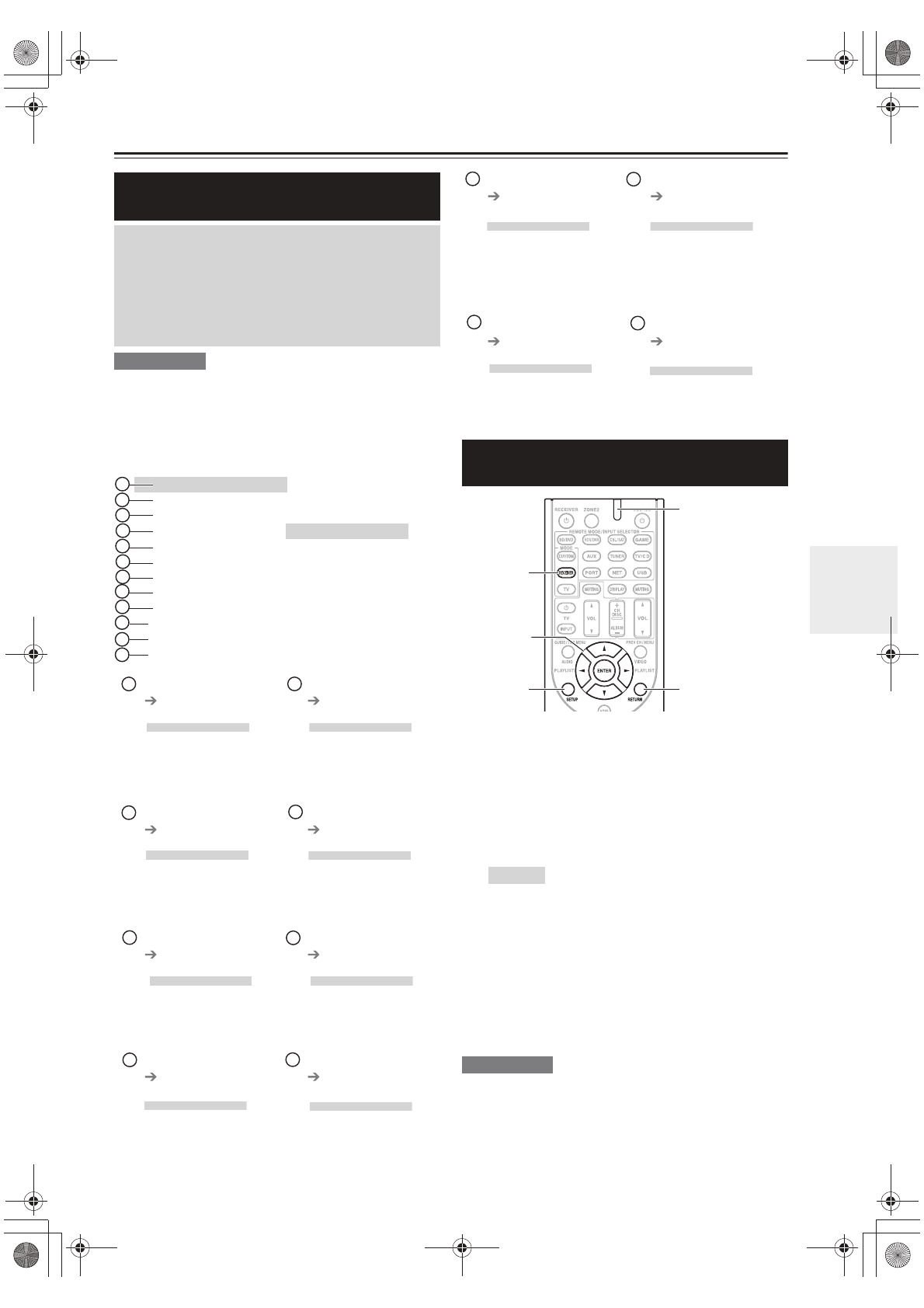

39
Ру
Более сложные настройки
HDMI Input
(
стр. 40
)
Sp Distance
(
стр. 42
)
Component
(
стр. 40
)
Level Cal
(
стр. 42
)
Digital Audio
(
стр. 40
)
Audio Adjust
(
стр. 43
)
Sp Config
(
стр. 41
)
Source Setup
(
стр. 44
)
1. HDMI Input
2. Component
3. Digital Audio
4. Sp Config
5. Sp Distance
6. Level Cal
7. Audio Adjust
8. Source Setup
9. Hardware
10. HDMI Setup
11. Network Setup
12. Update
BD/DVD
VCR/DVR
CBL/SAT
GAME
AUX
TUNER
TV/CD
PORT
BD/DVD
VCR/DVR
CBL/SAT
GAME
AUX
TUNER
TV/CD
PORT
Unit
Left
Center
Right
Surround Right
SurrBack Right
SurrBack Left
Surround Left
Subwoofer
BD/DVD
VCR/DVR
CBL/SAT
GAME
AUX
TUNER
TV/CD
PORT
Left
Center
Right
Surround Right
SurrBack Right
SurrBack Left
Surround Left
Subwoofer
BD/DVD
VCR/DVR
CBL/SAT
GAME
AUX
TUNER
TV/CD
PORT
Input Ch (Mux)
Input Ch (Mono)
Panorama
Dimension
Center Width
Dolby EX
Center Image
Listening Angle
Subwoofer
Front
Center
Surround
Surround Back
Surround Back Ch
Crossover
Double Bass
Wireless SB
Wireless SW
Audyssey
Dynamic EQ
Reference Level
Dynamic Volume
A/V Sync
Name
Audio Selector
Fixed Mode
Hardware
(
стр. 46
)
Network Setup
(
стр. 49
)
HDMI Setup
(
стр. 48
)
Update
(
стр. 50
)
Volume OSD
Remote ID
AM/FM Freq Step
Auto Standby
UPA1 ChargeMode
MAC Address
DHCP
IP Address
Subnet Mask
Gateway
DNS Server
Proxy URL
Proxy Port
Network Control
Control Port
HDMI Ctrl (RIHD)
HDMI Through
Audio TV Out
Audio Return Ch
LipSync
Version
Receiver
via NET
via USB
Universal Port
via NET
via USB
RETURN
SETUP
RECEIVER
ENTER
Remote indicator
Примечание:
Экранные меню настройки выводятся тогда, когда:
• Нет видео выхода, или
• Видео вход имеет разрешение 480p, 576p, 720p, 1080i, или 1080p.
Экранные меню настройки появляются на подключенном
телевизоре и обеспечивают удобный способ изменения
различных настроек аудио/видео ресивера. Настройки
организованы в 12 категорий основного меню, большинство
из них содержат подменю. Выполняйте настройки с
использованием экранного меню.
•
Данная процедура может быть также выполнена на ресивере
при помощи его кнопок
SETUP
,
ENTER
и стрелок курсора.
• В процессе автокалибровки с помощью Audyssey 2EQ™
Room Correction и настройки АС Speaker Setup, сообщения
и т.п. информация, которая выводится на экран телевизора,
будут появляться и на дисплее.
Использование экранных меню
настройки
Экранное меню настройки появляется только на
телевизоре, который подключен на выход
HDMI
OUT
. Если вы подключаете ваш телевизор к
композитному выходу
MONITOR OUT
, или
компонентному
COMPONENT VIDEO OUT
,
используйте при настройке дисплей самого ресивера.
В этом руководстве все операции описываются с
использованием пульта ДУ, если не оговорено другое.
Структура меню настройки
Общие процедуры в экранном меню
настройки
Нажмите кнопку
RECEIVER
, а затем кнопку
SETUP.
На экране появится главное меню.
Совет:
•
Если оно не появилось, убедитесь, что на вашем
телевизоре выбран необходимый вход внешнего сигнала.
Используйте кнопки Вверх▲и Вниз▼ для выбора
подменю, а затем нажмите кнопку
ENTER
.
Используйте кнопки Вверх▲и Вниз▼ для выбора
варианта и кнопки Влево◄ и Вправо► для
изменения установок.
Нажимайте кнопку
SETUP
для закрытия меню настройки. Нажимайте кнопку
RETURN
для возврата в предыдущее меню.
►/◄/▼/▲
Следующая схема показывает, как организованы меню настройки.
Используйте номера страниц для нахождения информации о разделах.
2
3
4
5
6
7
8
9
10
1
1
2
11
12
3
4
5
6
7
8
9
10
11
12
Примечания:
1
2
3
