11

Ру

Connections

Подсоединение AV ресивера

Подсоединение колоночных кабелей

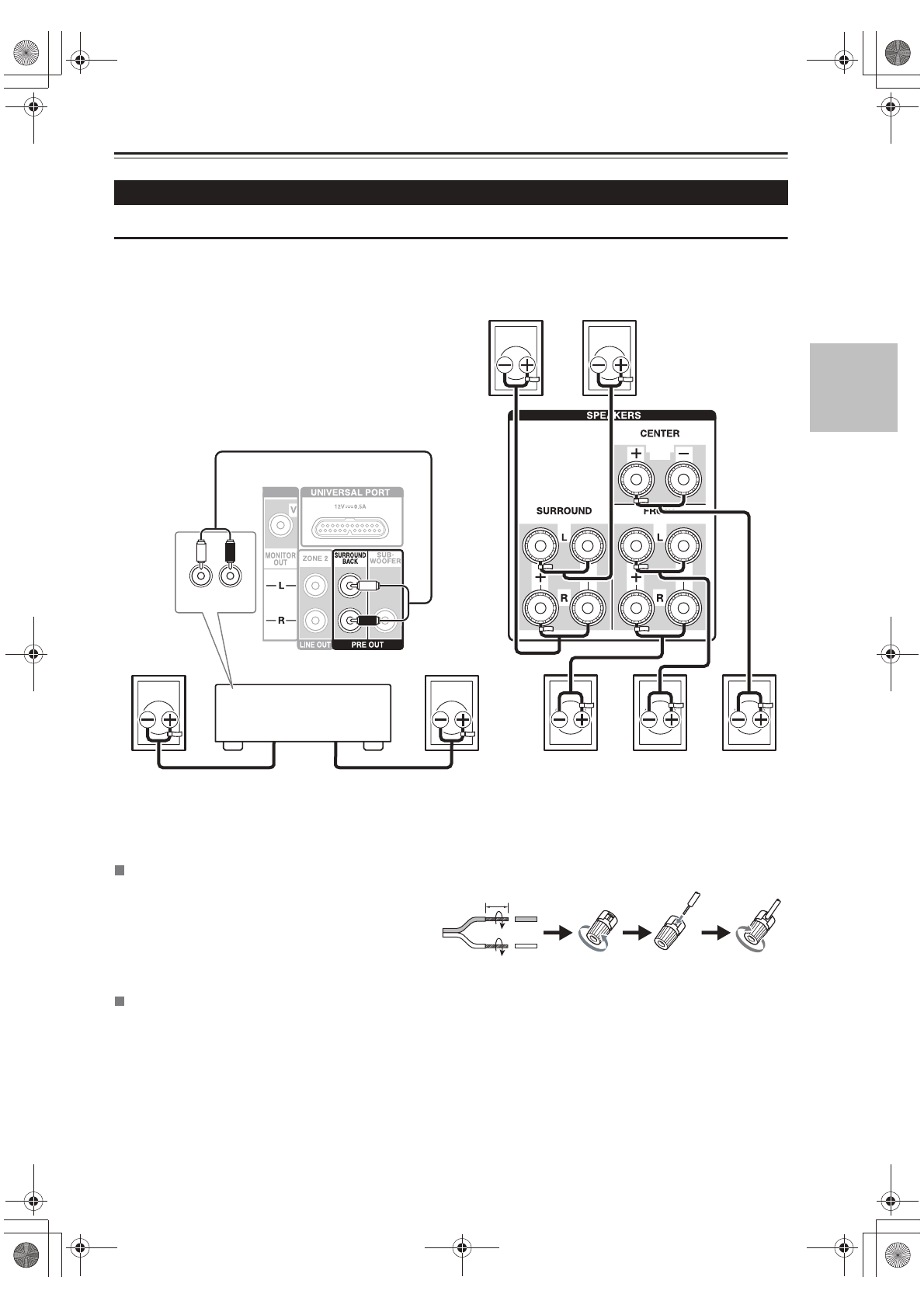

На следующем рисунке представлена схема подсоединения каждого комплекта АС к клеммам. Если вы

используете только одну заднюю тыловую акустическую систему, подключите ее к клеммам

SURROUND BACK L PRE OUT

.

Подсоедините аналоговый аудио вход усилителя мощности к выходным разъемам AV ресивера, обозначенным

SURROUND BACK L/R PRE OUT

, аудио кабелями.

Винтовые колоночные клеммы

1) Зачистите примерно по 12 -15 мм изоляции с

    концов кабеля и плотно скрутите жилы

    проводника, как показано.

2) Отвинтите головку клеммы.

3) Полностью вставьте зачищенный конец кабеля.

4) Туго завинтите головку клеммы.

Использование разъемов типа "бананы" (для Североамериканской модели)

•

Если вы используете штеккеры типа "банан", затяните клемму громкоговорителя перед тем,

  как вставить этот штекер.

• Не вставляйте цветную наклейку непосредственно в центральное отверстие клеммы громкоговорителя.

Подсоединение ваших акустических систем

AUDIO

INPUT

L

R

Front left

Center

Surround

right

Front right

Surround

back right

Surround

back left

Surround

left

Power amplifier

1/2" to 5/8" (12 to 15 mm)
