7

Ру

ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛЬ

Модель для Северной Америки и Тайваня

Европейская, австралийская и азиатская модели

В скобках показан номер страницы  с подробными инструкциями.

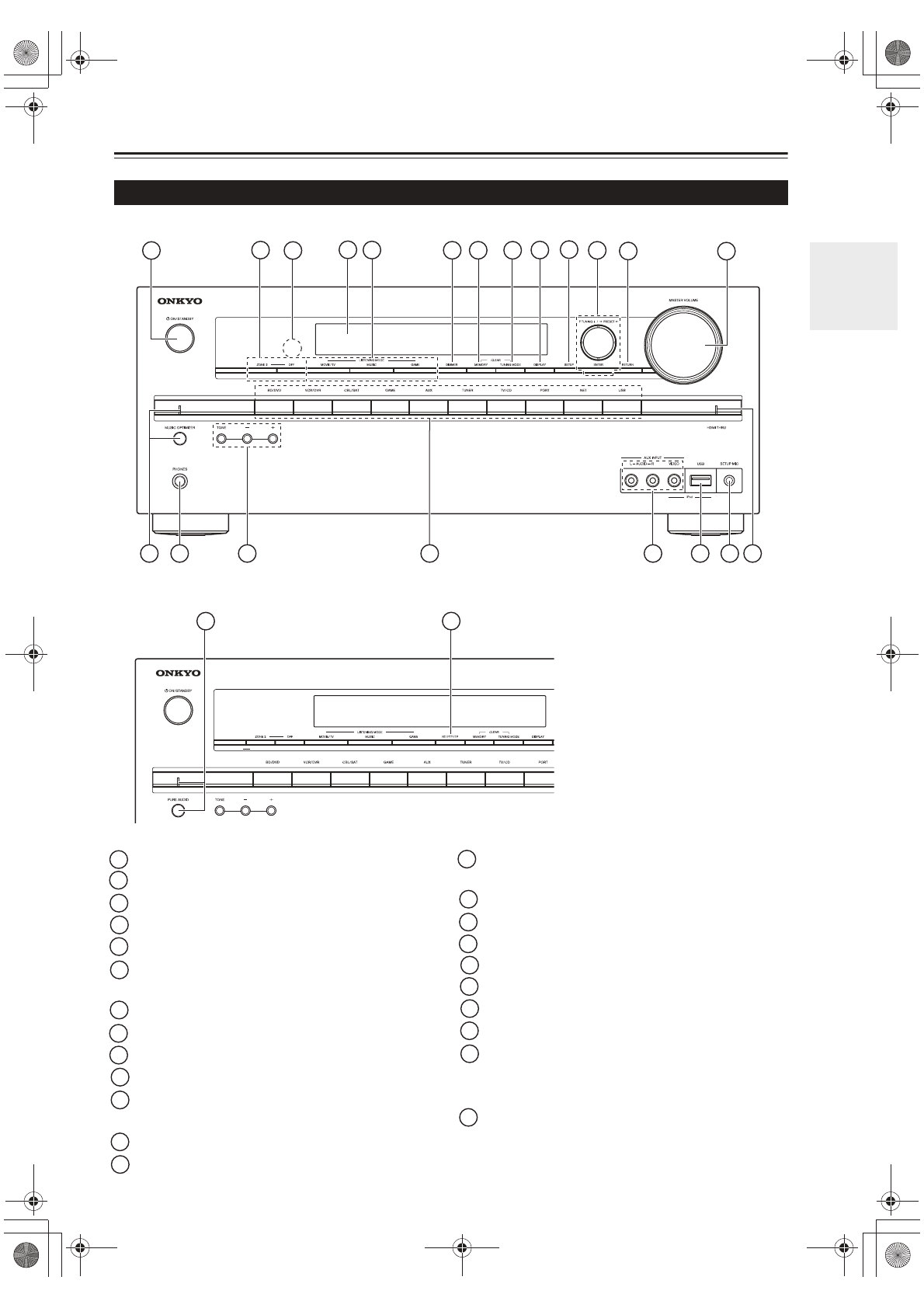

Передняя панель

1

2

3

4

5

6

7

8

9

10 11

12

13

12

13

14

14

15

15

16

16

17

17

18

18

20

20

22

22

23

23

19

19

21

21

2

3
4
5

6

7

8
9

10

11

1

Кнопка ON / STANDBY (19)
Кнопки ZONE 2, OFF (52)
Датчик дистанционного управления (4)
Дисплей (8)
Кнопки LISTENING MODE (31)
Кнопка DIMMER (Модель для Северной
Америки и Тайваня) (36)
Кнопка MEMORY (26)
Кнопка TUNING MODE (25)
Кнопка DISPLAY (36)
Кнопка SETUP (39)
Кнопки TUNING, PRESET (25),
стрелок курсора и кнопка ENTER
Кнопка RETURN
Кнопка MASTER VOLUME (20)

Кнопка MUSIC OPTIMIZER (Модель для
Северной Америки и Тайваня) (37, 51)
Гнездо PHONES (37)
Кнопки TONE и TONE LEVEL (50)
Кнопки селектора входов (20)
Вход AUX INPUT AUDIO/ VIDEO (16)
USB порт (16)
Гнездо SETUP MIC (28)
Индикатор HDMI THRU (48)
Кнопка PURE AUDIO и индикатор (31)
(Европейская, австралийская
и азиатская модели)
Кнопка RT/PTY/TP (Европейская,
австралийская и азиатская модели) (27)
