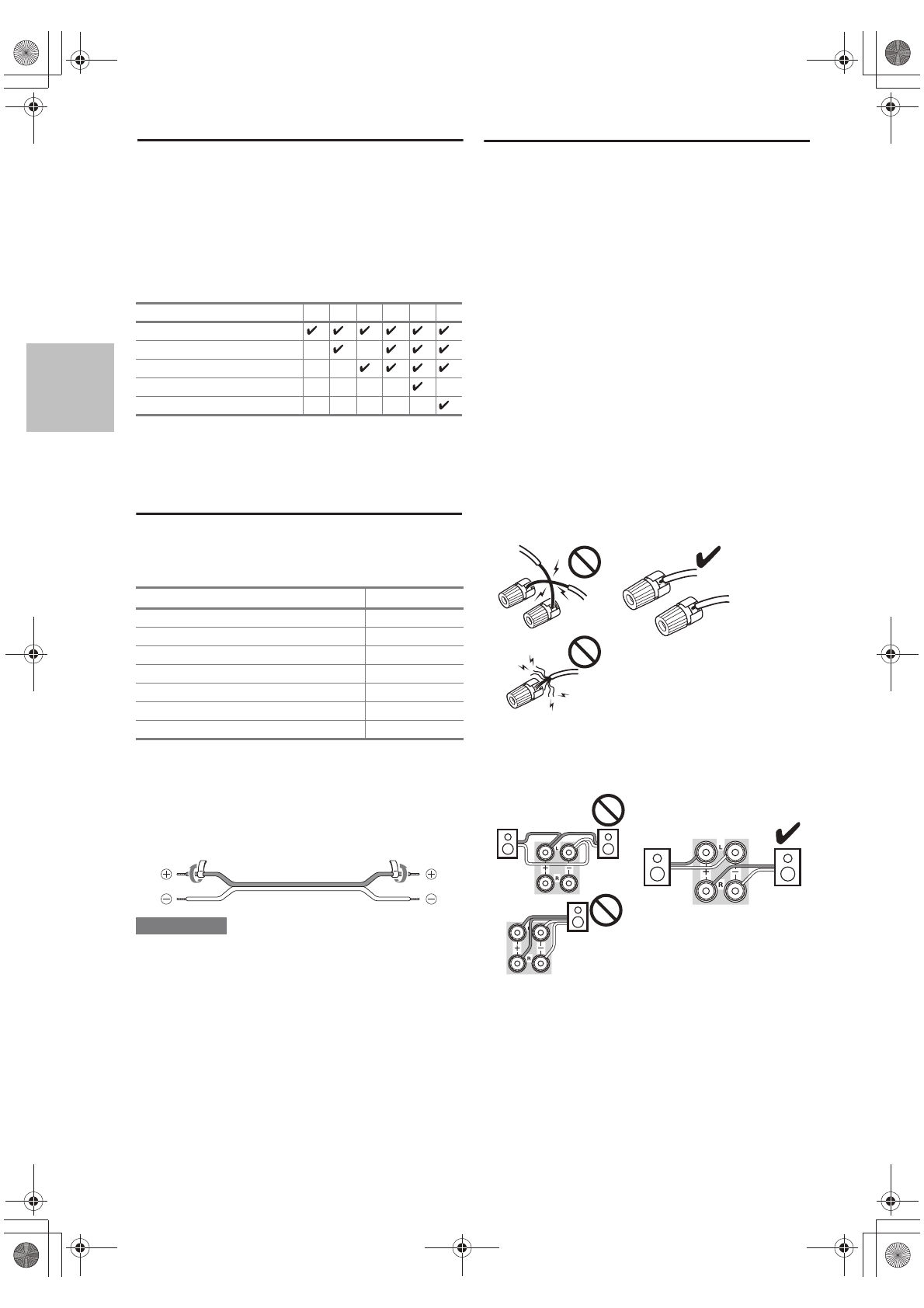

12

Ру

*1

Если вы используете только одну заднюю тыловую

акустическую системау, подключите ее к клеммам

SURROUND BACK L PRE OUT.

Использование входящих в комплект

цветных наклеек для акустических систем

Плюсовые (+) клеммы для акустических систем на

аудио/видео ресивере имеют цветовую маркировку

для удобства опознавания. (Все минусовые (-) клеммы

являются черными.)

Фронтальный левый канал

   белый

Фронтальный правый канал

   красный

Центральный канал

   зеленый

Боковой левый канал

   синий

Боковой правый канал

   серый

Тыловой задний левый канал

   коричневый

Тыловой задний правый канал

   желто-коричневый

Цветные наклейки в комплекте поставки также имеют

цветовую маркировку, и вы должны прикрепить их к

плюсовой стороне (+) каждого кабеля для

громкоговорителя в соответствие с вышеприведенной

таблицей. Все, что вам надо потом сделать – согласовать

цвет каждого ярлыка с соответствующей клеммой для

подключения громкоговорителя.

Примечание:

•

Для систем домашнего театра цветные наклейки

не поставляются.

Меры предосторожности при подсоединении АС

Число каналов                  2

3

4

5

6

7

Фронтальные АС
Центральная АС
Боковые АС окружающего звука
Задняя тыловая АС

*1

Задние тыловые АС

Конфигурация акустических систем

В нижеследующей таблице показано, какие каналы вы

должны использовать в зависимости от количества

имеющихся у вас акустических систем.

Независимо от того, сколько акустических систем вы

используете, рекомендуется активный сабвуфер для

действительно мощного и основательного баса.

Для получения наилучшего окружающего звука от

вашей системы, вам понадобится выполнить настройки

акустических систем автоматически (см.

стр. 28

)

или вручную (см.

стр.41

).

АС

   Цвета клемм

·

 Не подключайте к каждой клемме более одного

   кабеля. Это может повредить ресивер.

·

 Не подключайте один громкоговоритель

   к нескольким клеммам.

Прочитайте следующее перед подсоединением

ваших акустических систем:

·

 Вы можете подключить акустические системы с

   импедансом от 6 до 16 Ом. Если вы используете

   акустические системы с меньшим импедансом, и

   используете усилитель при больших уровнях громкости

   длительное время, может быть активирована

   встроенная схема защиты усилителя.

·

 Отсоедините сетевой шнур от настенной розетки перед

   выполнением любых соединений.

·

 Прочитайте инструкции, сопровождающие ваши

   акустические системы.

·

 Уделите особое внимание полярности подключения

   громкоговорителя. Т.е., подключайте плюсовые (+) клеммы

   только к плюсовым (+) клеммам, и минусовые (-) клеммы

   только к минусовым (-) клеммам. Если вы их перепутаете,

   звук будет не в фазе и не натуральным.

·

 Излишне длинные или очень тонкие кабели для акустических

   систем могут повлиять на качество звучания, и их следует

   избегать.

·

 Будьте осторожны, не закорачивайте плюсовые и минусовые

   проводники. Это может повредить ресивер.

·

 Убедитесь, что центральная жила кабеля не касается задней

   панели ресивера. Это может повредить ресивер.
