55

UA

Небезпека завдати
травми !

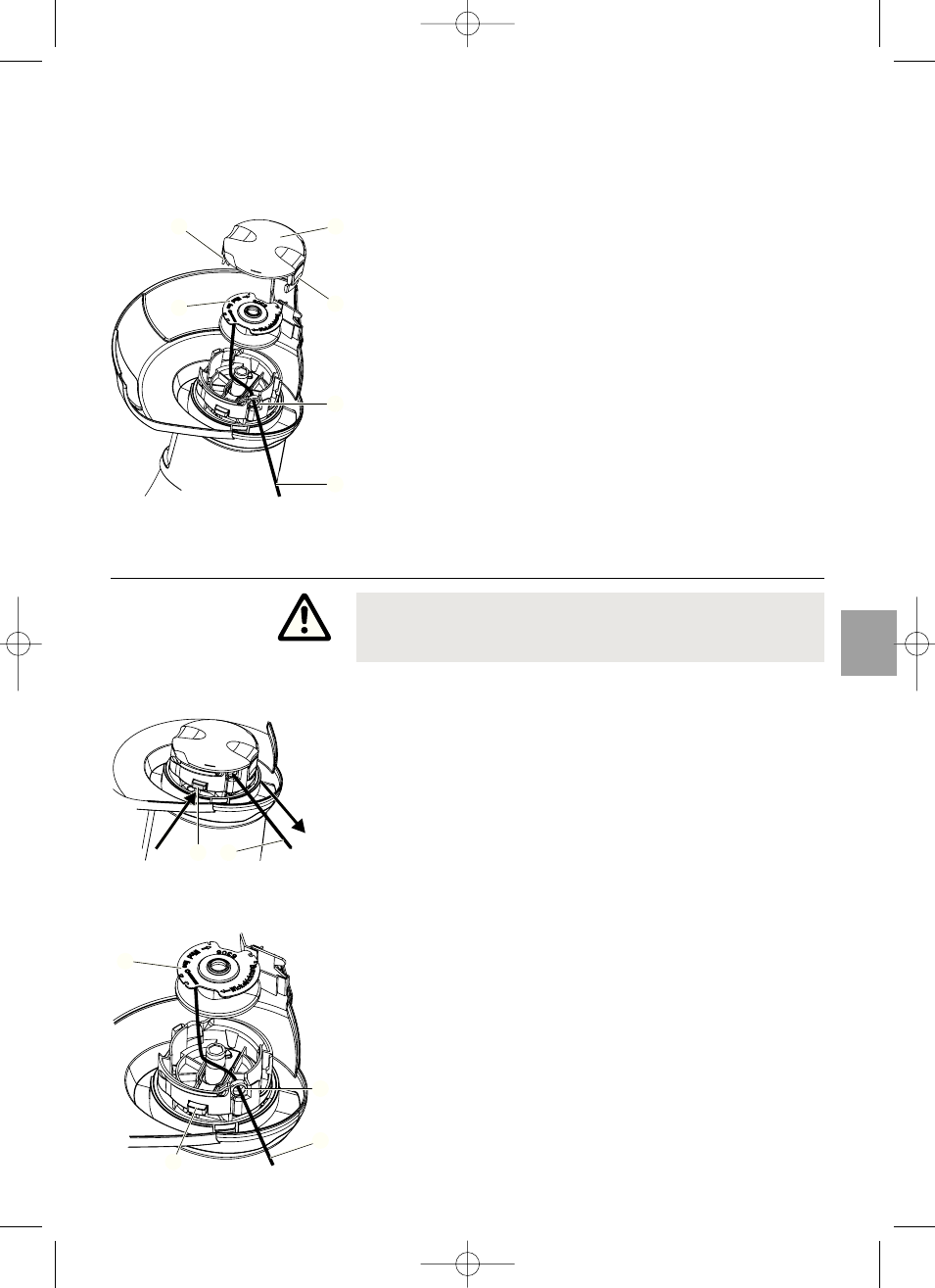

Витягніть кінець ріжучого
корду зі змінної котушки :

Дозволяється використання лише фірмової котушки
GARDENA. Котушку можна придбати у регіональних
дилерів GARDENA чи безпосередньо в сервісному
центрі GARDENA.

•

Змінна котушка для турботримеру SmallCut 300:

арт. 5306

1.

Витягніть штекер з розетки.

2.

Натисніть водночас обидві заскочки

D

на кришці котуш-

ки

C

та зніміть кришку.

3.

Вийміть котушку

E

.

4.

У разі забруднення очистіть деталі.

5.

Ріжучий корд

5

нової котушки

E

просуньте крізь вушко

F

та витягніть його на довжину майже 10 см.

6.

Укладіть котушку

E

.

Запобігайте при цьому затиснення

ріжучого корду

5

.

7.

Надягніть кришку котушки

C

таким чином, щоб обидві

заскочки

D

стали на місце та замкнулися. доки Ви не

почуєте клацання.

v

Якщо кришка котушки

C

не встановлюється, поверніть

котушку

E

в обидва боки, доки котушка

E

не встано-

виться повністю у приймач для котушки.

7.

Усунення несправностей та дефектів

Небезпека завдати травми ріжучим кордом !

V

Перед усуненням несправностей від’єднайте
турботример від мережі живлення !

Якщо ріжучий корд занадто короткий або не подається авто-
матично при ввімкненні, його можна витягнути з котушки
рукою.

1.

Від’єднайте штекер турботримера від мережі електрожив-
лення.

2.

Натисніть рукою й утримуйте важіль автоматичної подачі
ріжучого корду

G

та водночас потягніть за ріжучий корд

5

.

Якщо ріжучий корд застрягнув у котушці або механізм авто-
матичної подачі ріжучого корду після витягування ріжучого
корду все ще не працює, можливо, ріжучий корд

5

в котуш-

ці

E

зносився.

1.

Від’єднайте штекер турботримера від мережі електрожив-
лення.

2.

Витягніть котушку з ріжучим кордом

E

як наведено

у п. 6 розділу Технічне обслуговування

„Заміна котушки“

.

3.

Відмотайте ріжучий корд

5

, прочистіть котушку

E

та

ріжучий корд

5

та намотайте ріжучий корд

5

знов на

котушку

E

.

4.

Прочистіть важіль автоматичної подачі ріжучого корду

G

.

Важіль повинен повільно рухатися.

5.

Знов встановіть котушку з ріжучим кордом як наведено у
п. 6 розділу Технічне обслуговування

„Заміна котушки“.

Видаліть застряглий /
спрацьований ріжучий
корд :

5

G

D

E

F

5

C

D

E

F

5

G
