Сборка и разборка фортепиано Clavinova

4.

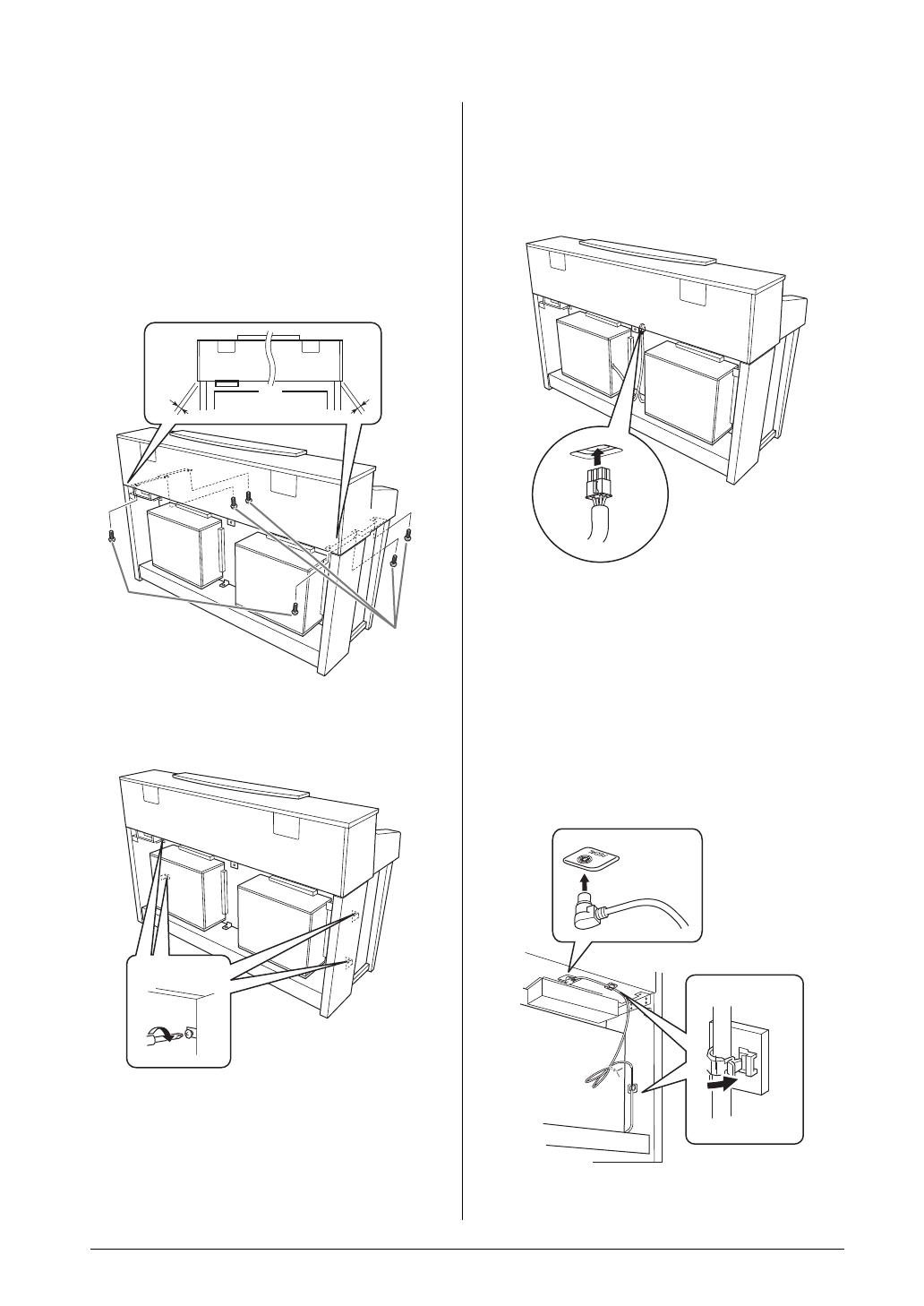

Присоедините компонент A.

4-1

Выровняйте компонент A так, чтобы при
виде сзади его левый и правый края
равномерно выступали за E и F.

4-2

Закрепите A с задней стороны с помощью
двух коротких винтов 6x16 мм.

4-3

Закрепите A с передней стороны с
помощью четырех коротких винтов
6x16 мм.

4-4

Затяните на верхней части винты, которые
вы временно ввернули при выполнении
шага 2-4 (сборка компонента B).

5.

Подсоедините кабель динамиков.

5-1

Снимите крепление с кабеля динамиков.

5-2

Вставьте штекер кабеля динамиков
в разъем, чтобы выступ при взгляде сзади
был направлен вперед.

6.

Подсоедините педальный шнур.

6-1

Вставьте штекер педального шнура
в разъем [PEDAL].

6-2

Прикрепите к инструменту держатели
кабелей, а затем закрепите в них кабели.
Обратите внимание на то, чтобы кабель
педалей не висел между штекером и
держателем кабелей.

6-3

Свяжите кабель педалей с помощью
крепления для кабелей.

A

4-1

4-3

4-2

4-4

B

B

E

6-2

6-1

6-3
