Приложение

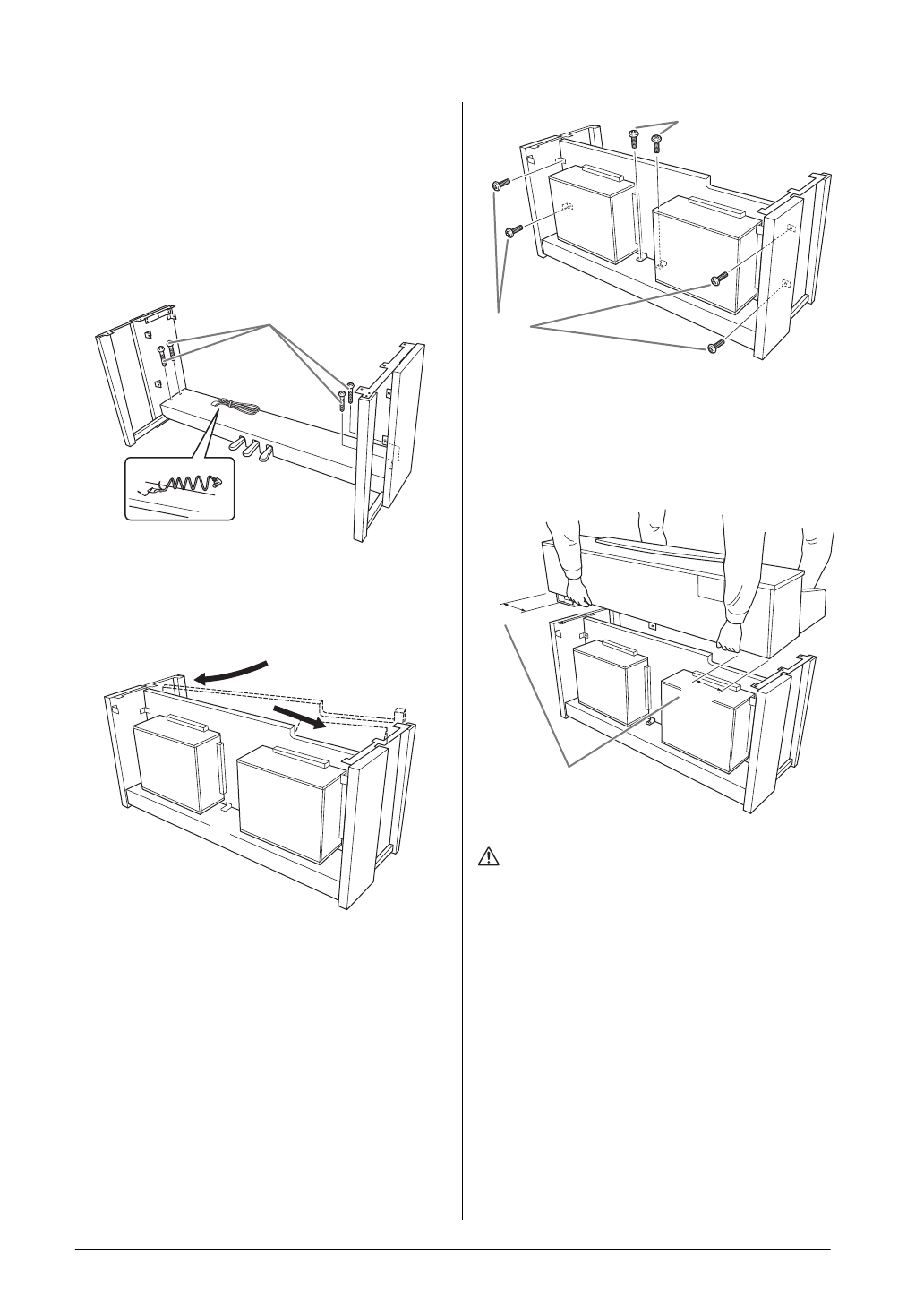

Сборка и разборка фортепиано Clavinova

1.

Присоедините компоненты E и F к
компоненту D.

1-1

Закрепите компонент D с помощью
четырех длинных винтов 6x20 мм.

1-2

Снимите крепление с педального шнура.

Не снимайте крепление кабеля рядом с
отверстием. Не выбрасывайте крепление, оно
понадобится вам на шаге 6.

2.

Присоедините компонент В.

2-1

Вставьте B между E и F, как показано на
рисунке.

2-2

Выровняйте компонент B по внешней
стороне компонентов D, E и F. Закрепите
компонент B.

2-3

Закрепите компонент B с помощью тонких
винтов 4x14 мм.

* Вставьте два винта в маленькие отверстия на

скобах.

2-4

Временно вверните тонкие винты 4x14 мм.

* Вставьте четыре винта в маленькие отверстия на

скобах.

3.

Установите компонент A на место.

Совместите отверстия для винтов снизу
компонента A с отверстиями для винтов на
компонентах E и F и аккуратно опустите
компонент A на место.

ВНИМАНИЕ!

• Будьте особенно осторожны, чтобы не уронить

основной блок и не прищемить им пальцы.

• Держите основной блок только в положении,

показанном выше на рисунках.

E

D

F

1-1

1-2

F

E

B

D

2-3

2-4

A

F

E

15cm

15cm

Держите руки на расстоянии
не менее 10 см от обеих
сторон компонента при его
установке.
