Дополнительные функции

Подключения

Подключения

ВНИМАНИЕ!

Прежде чем подключать инструмент к другим электронным устройствам, выключите их питание. Прежде чем включать
или выключать оборудование, следует установить минимальную громкость (0), в противном случае возможно поражение
электрическим током или повреждение компонентов.

Сведения о местоположении этих разъемов см. в разделе «Панель управления и разъемы» на стр. 11.

1

Разъем [USB TO DEVICE]

Этот разъем предназначен для подключения USB-устройств хранения данных. См.
раздел «Меры предосторожности при использовании разъема USB TO DEVICE» на
стр. стр. 51.

2

Разъем USB [TO HOST]

Этот разъем позволяет подключиться к компьютеру напрямую. Дополнительную
информацию см. в разделе «Подключение к компьютеру» на стр. 52.

3

Разъемы MIDI [IN], [OUT], [THRU]

Используйте MIDI-кабели для подключения внешних MIDI-устройств к этим
разъемам. Дополнительную информацию см. в разделе «Подключение внешних
MIDI-устройств» на стр. 53.

4

Разъем [AUX PEDAL]

Через этот разъем можно подключить приобретаемый отдельно ножной
контроллер FC7 или ножной переключатель FC4/FC5. С помощью FC7 для
большей выразительности можно менять громкость во время исполнения и
управлять другими функциями. С помощью FC4/FC5 можно включать и
выключать различные функции. Выбрать функцию, которая будет управляться
педалью, можно с помощью параметра AuxPedalFunc в меню VOICE SETTING (стр.
65). Педальному переключателю можно также назначить функцию [PLAY/PAUSE]
(см. стр. 70).

5

Разъемы AUX OUT [L/L+R], [R]

Эти разъемы позволяют подключать инструмент Clavinova к активным динамикам
для игры на больших площадках с большей громкостью.

УВЕДОМЛЕНИЕ

Если инструмент Clavinova подключен к внешней аудиосистеме через разъемы AUX OUT, следует
сначала включать питание Clavinova и только после этого — питание внешней аудиосистемы.
Выключать питание следует в обратном порядке.

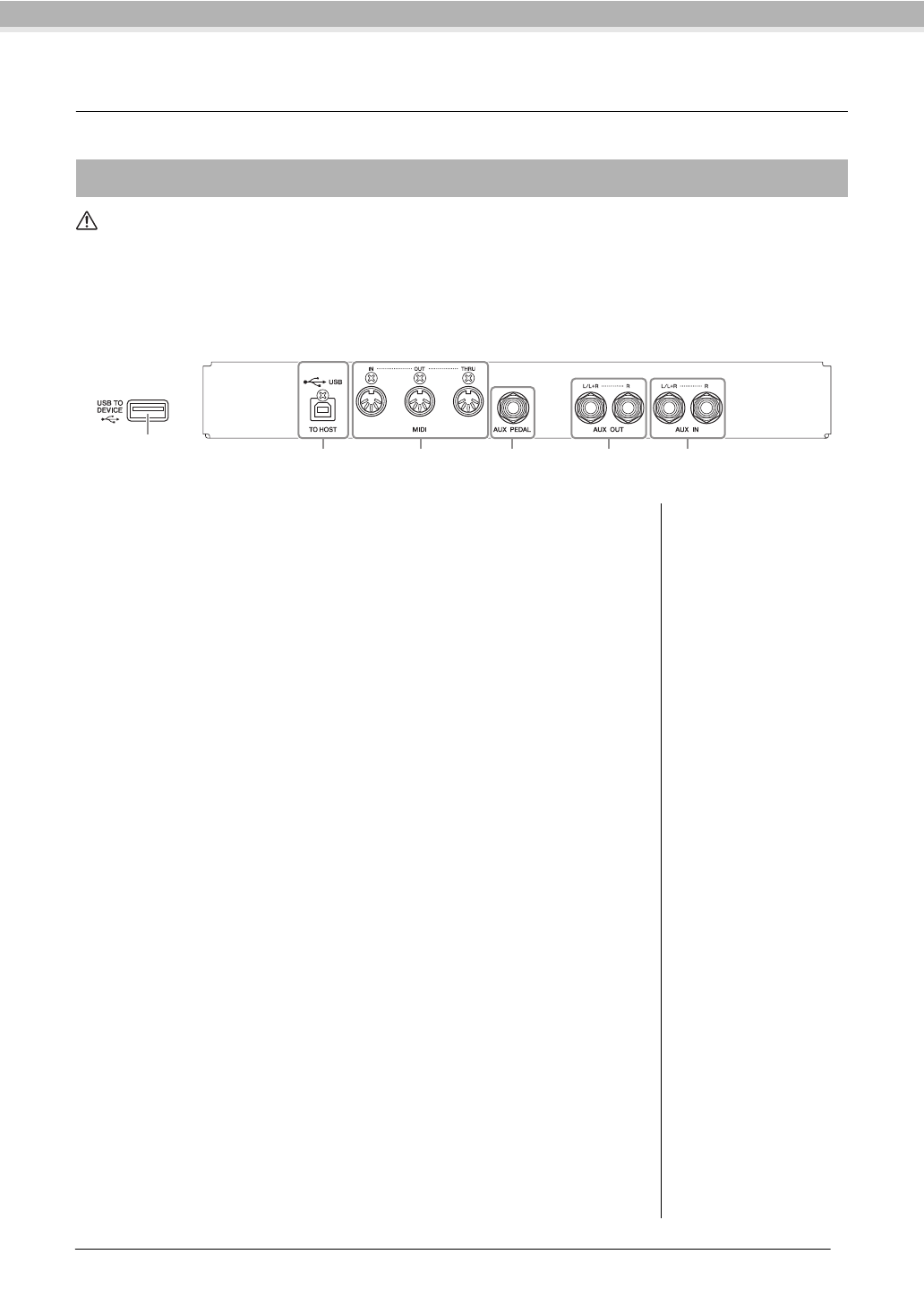

Разъемы

2

3

4

5

6

1

Слева от панели

Разъемы под клавиатурой

ПРИМЕЧАНИЕ

Инструмент оборудован

разъемами USB двух типов:

[USB TO DEVICE] и USB [TO

HOST]. Будьте внимательны:

не перепутайте эти разъемы и

соответствующие разъемы

кабеля. Подключайте к

разъемам только

соответствующие штекеры.

ПРИМЕЧАНИЕ

Подключайте и отключайте

педаль, только когда

инструмент выключен.

ПРИМЕЧАНИЕ

Не направляйте сигналы с

выходов AUX OUT на входы

AUX IN. Если звук из

разъемов AUX OUT

направляется в разъемы AUX

IN, входной звуковой сигнал

будет воспроизводиться

динамиком инструмента.

Громкость выходного сигнала

может быть чрезмерно

высокой, а звук может быть

подвержен искажениям.
