Плоская

сторона

от себя

Плоская сторона

Flache Seite

Flat side

Flat

side

toward

the back

Flache

Seite

nach

hinten

Штифт

Stift

Pin

Игла

Nadel

Needle

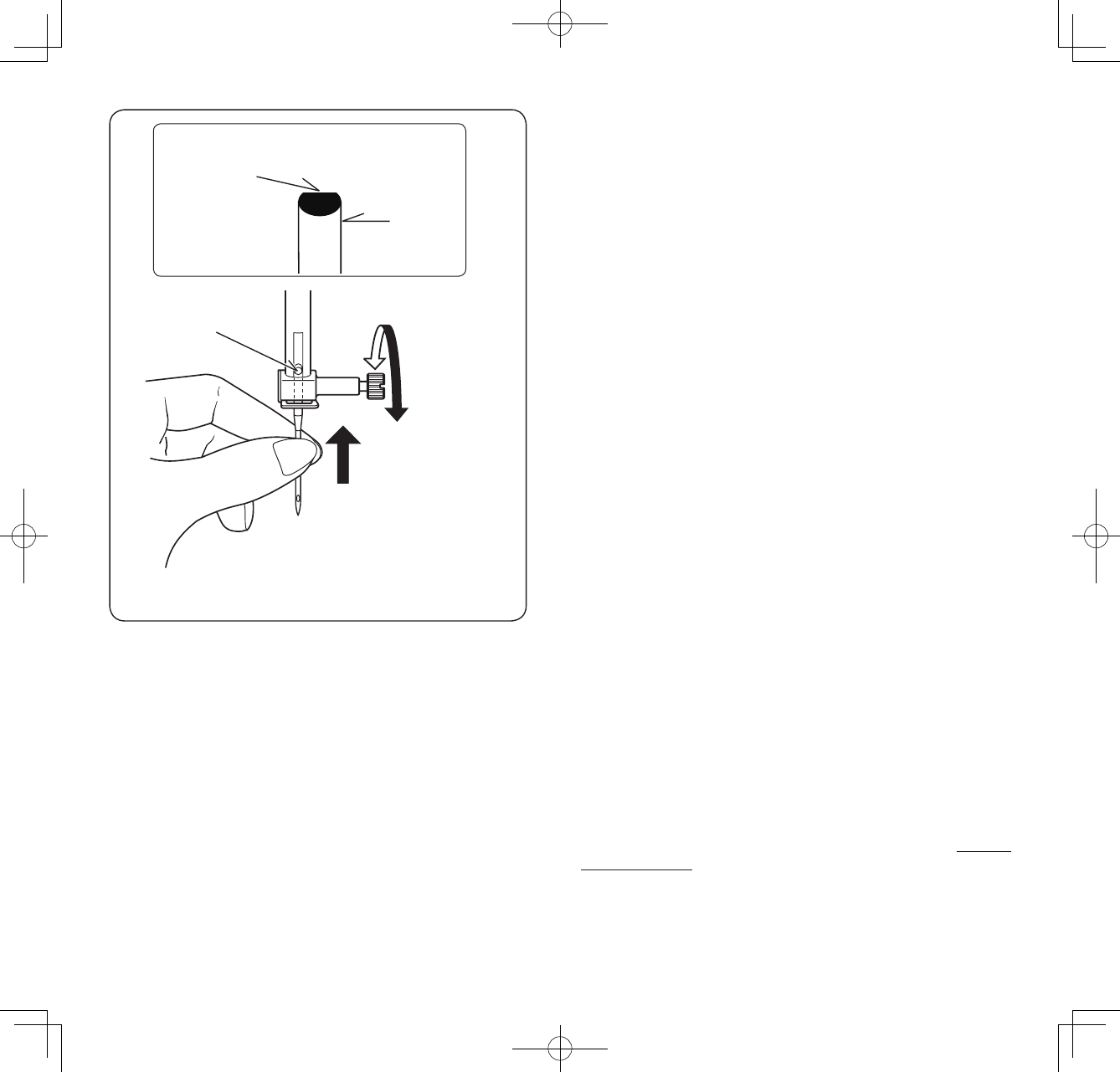

Замена иглы

1.  Поднимите  иглодержатель  в  крайнее  верхнее  положение,

вращая на себя маховик.

2.  Отверните винт иглодержателя, вращая его на себя.

3.  Выньте иглу, потянув ее вниз.

4.  Установите  в  иглодержатель  новую  иглу  плоской  стороной

от себя.

5.  Продвиньте иглу вверх до упора.

6.  Туго затяните отверткой винт иглодержателя.

Nadel auswechseln

1.  H a n d r a d  e n t g e g e n  d e m  U h r z e i g e r s i n n  d r e h e n ,  b i s  d i e

Nadelstange in höchster Stellung steht.

2.  Nadelklemmschraube entgegen dem Uhrzeigersinn lösen.

3. Nadel nach unten ziehen und herausnehmen.

4.  Neue Nadel in den Nadelhalter mit der abgeflachten Seite nach

hinten einsetzen.

5.  Nadel bis zum Anschlag nach oben drücken.

6.  Nadelklemmschraube  mit  dem  mitgelieferten  Schraubenzieher

festziehen.

Changing the needle

1.  Raise  the  needle  bar  to  its  highest  position  by  turning  the  hand

wheel counter clockwise.

2.  Loosen the needle clamp screw by turning it counter clockwise.

3.  Remove the needle by pulling it downward.

4.  Insert  the  new  needle  into  the  needle  clamp  with  the

flat  side

toward the back.

5.  Push the needle up as far as it can go.

6.  Tighten the needle clamp screw with the screw driver.
