4

ГЛАВА 1

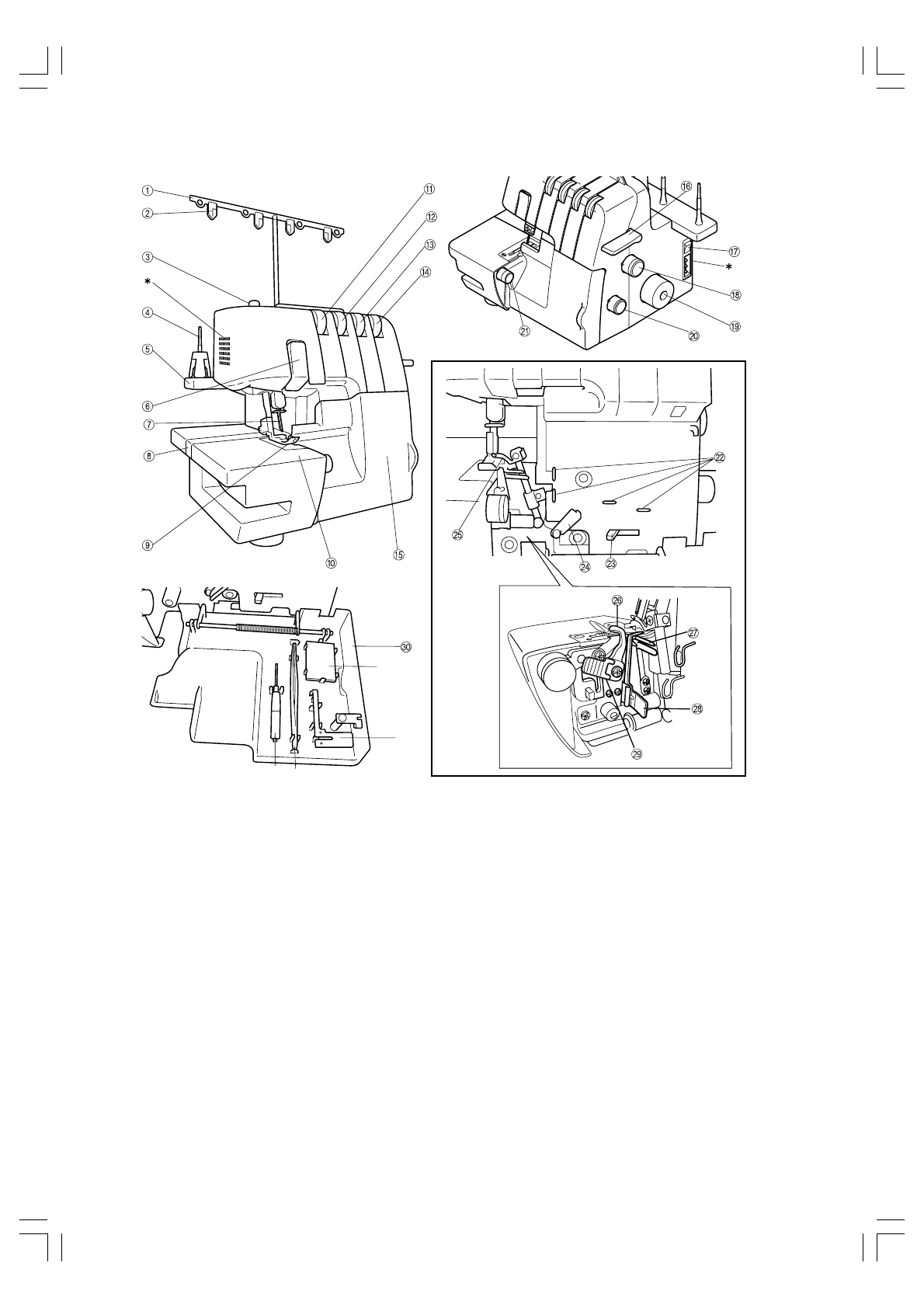

НАИМЕНОВАНИЕ ДЕТАЛЕЙ И ИХ НАЗНАЧЕНИЕ

I

Маховичок

J

Регулятор дифференциальной подачи ткани

K

Регулятор ширины строчки

Под лицевой крышкой

L

Нитенаправитель

M

Рычажок заправки нити в нижний петлитель

N

Нитепритягиватель для петлителей

O

Верхний петлитель

P

Верхний нож

Q

Нижний петлитель

R

Штифт регулировки стежка

S

Рычаг ножа

t

Отсек под лицевой крышкой

В отсеке под лицевой крышкой Вы можете хранить
принадлежности, а также штифт регулировки стежка
после его снятия.

<A>: Набор игл, <B>: Штифт регулировки стежка
после снятия (см. ГЛАВУ 5 “5Узкая обметочная
строчка/Подшивной стежок”), <C>: Пинцет,
<D>: Вороток с шестигранной головкой

* Вентиляционные отверстия
(на боковой и задней сторонах)

1

Стойка с нитенаправителями

2

Нитенаправитель

3

Винт регулировки давления прижимной
лапки

4

Держатель катушки

5

Подставка для катушки

6

Крышка нитепритягивателя

7

Иглы

8

Удлинитель платформы

9

Прижимная лапка

0

Крышка платформы

A

Регулятор натяжения нити в левой игле

B

Регулятор натяжения нити в правой игле

C

Регулятор натяжения нити в верхнем
петлителе

D

Регулятор натяжения нити в нижнем
петлителе

E

Лицевая крышка

F

Рычаг подъема прижимной лапки

G

Выключатель электропитания и
лампочки подсветки

H

Регулятор настройки длины стежка

<A>

<B>

<C>

<D>
