Русский

15

ГЛАВА 3

ЗАПРАВКА НИТИ

5. Пропустите нить вниз через выемку и узлы

заправки

5678

, выделенные голубым

цветом в цифровой последовательности,
указанной на соответствующем рисунке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что нить проходит через оба
нитепритягивателя

7

.

Продолжить в соответствии с разделом
“Упрощенная схема заправки нити в нижний
петлитель”.

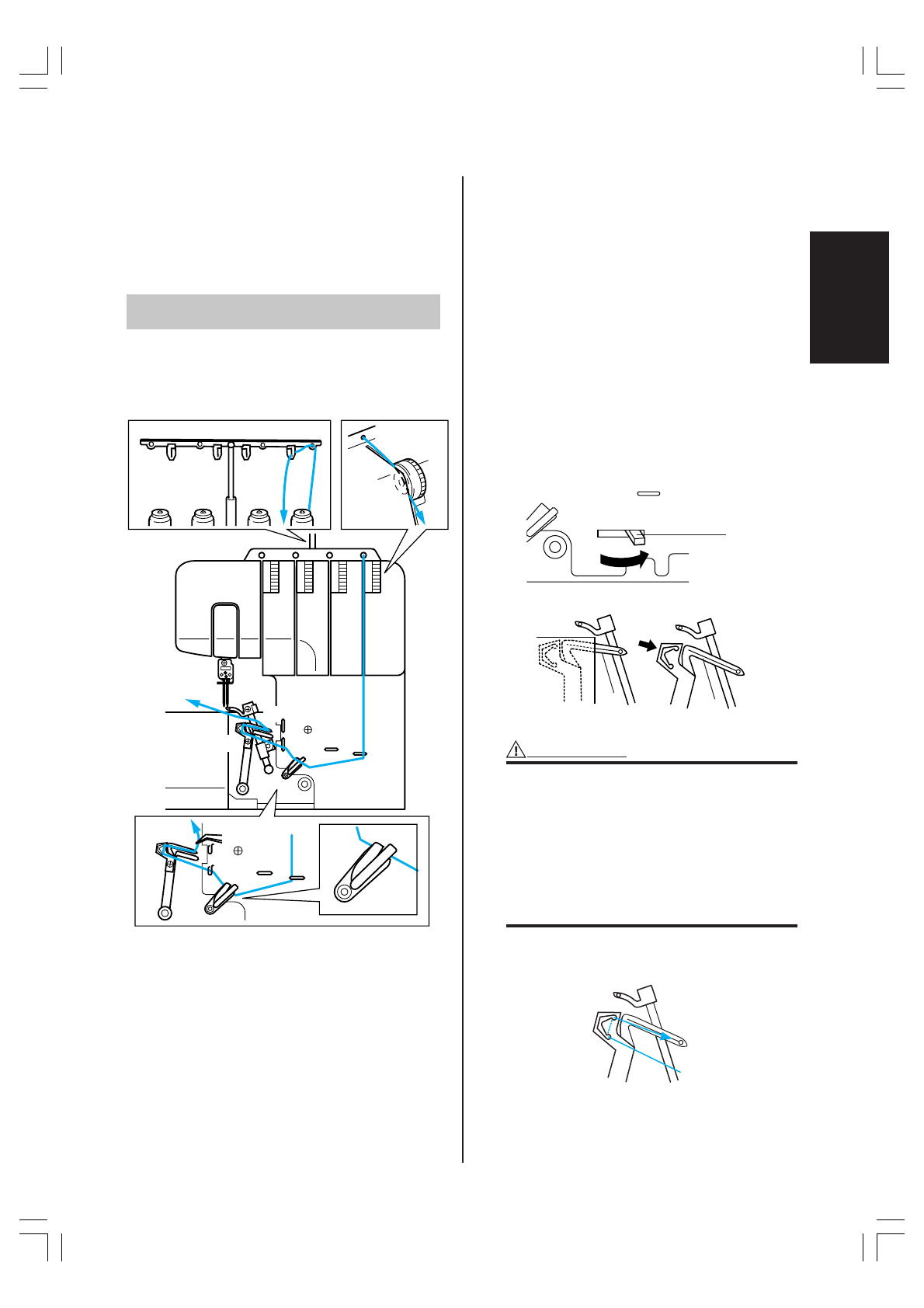

Упрощенная схема заправки нити в

нижний петлитель

1. Сдвиньте рычажок заправки нити в нижний

петлитель <A> вправо.
Нижний петлитель <B> переместится в
положение, показанное на рисунке внизу.

<A>

<B>

<B>

 ВНИМАНИЕ!

Рычажок заправки нити в нижний
петлитель можно сдвигать только в
направлениях, показанных стрелками.
Перемещение рычажка с усилием в любом
другом направлении может повредить его.

Перед перемещением рычажка заправки
нити в нижний петлитель убедитесь в том,
что игла находится в крайнем верхнем
положении.

2. Пропустите нить, как показано на рисунке.

Заправка нити должна осуществляться в
следующем порядке.

1. Нижний петлитель
2. Верхний петлитель
3. Правая игла
4. Левая игла

Заправка нити в нижний петлитель

Пропустите нить в последовательности,
показанной на рисунке, следуя вдоль голубой
линии в соответствии с номерами у каждого
узла заправки.

2

1

3

4

3

4

5

6

7

8

9

0

6

7

8

9

0

1. Откройте лицевую крышку, сдвинув ее

вправо и потянув верх крышки на себя.

2. Протяните нить с катушки вертикально

вверх через нитедержатель

1

 и

нитенаправитель

2

 на стойке с

нитенаправителями в направлении от
задней стороны к передней.

3. Пропустите нить через отверстие

3

 в

верхней части машины.

4. Пропустите нить через натяжной шкив

4

,

расположенный в выемке рядом с
регулятором натяжения нити с голубой
меткой.
