6

Gdy ładowarka nie jest użytkowana należy odłączyć ją
od sieci elektrycznej

UWAGA! Urządzenie służy do pracy wewnątrz
pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego
założenia, stosowania środków zabezpieczających i
dodatkowych środków ochronnych, zawsze istnieje
ryzyko szczątkowe doznania urazów podczas pracy.

Akumulatory Ni-Zn mogą zapalić się lub wybuchnąć,
jeśli zostaną nagrzane do wysokich temperatur lub
zwar te. Nie należy ich przechowywać w samochodzie
podczas upalnych i słonecznych dni. Nie należy
otwierać akumulatora.

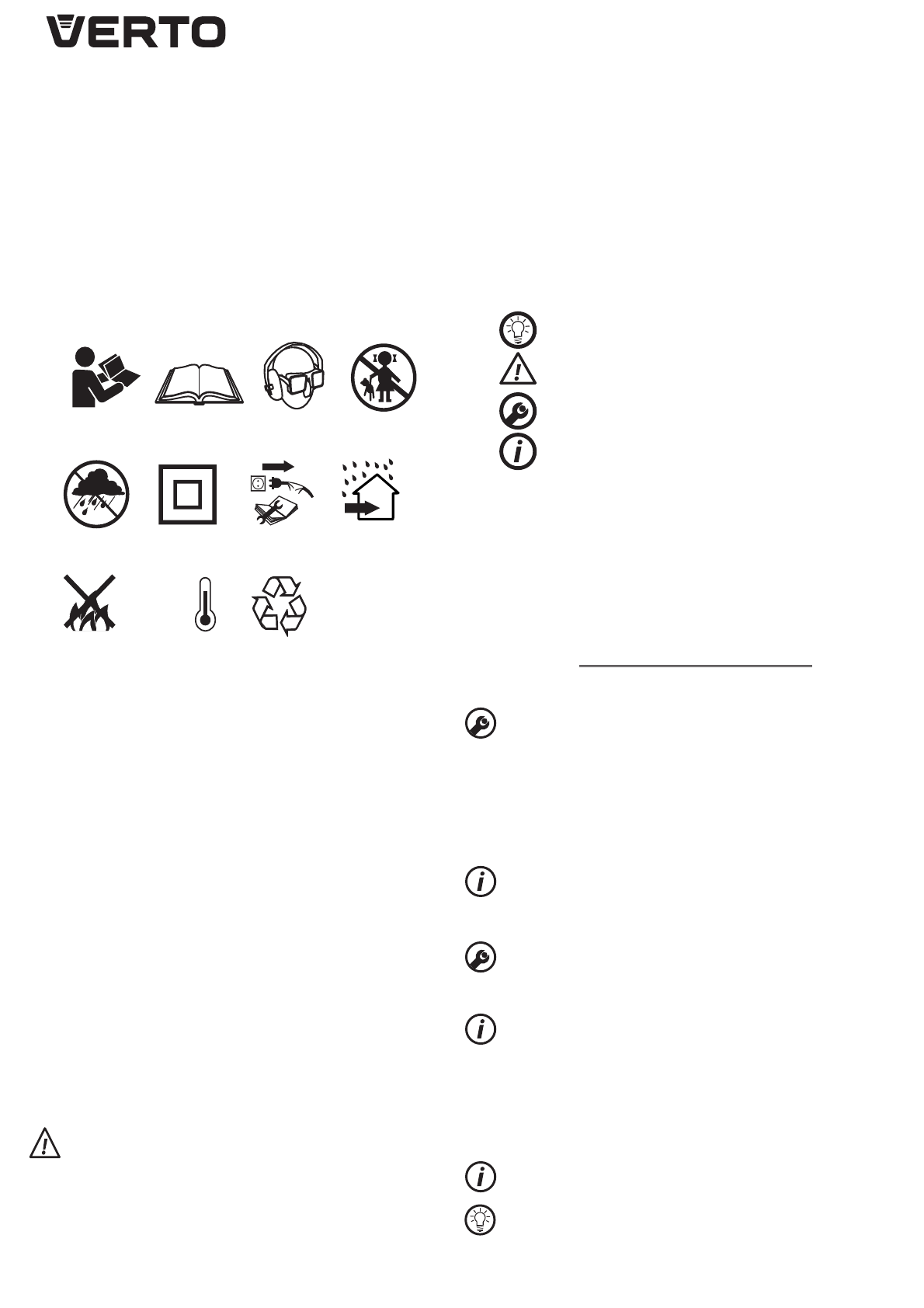

Objaśnienie zastosowanych piktogramów.

1

6

2

3

7

8

9

10

11

5

4

Max.

50°C

1,2.

Przecz ytaj instrukcje Obsługi, przestrzegaj ostrzeżeń i
warunków bezpieczeństwa w niej zawar tych.

3.

Stosuj okular y ochronne i ochronniki słuchu.

4.

Nie dopuszczać dzieci do urządzenia.

5.

Chronić przed deszczem.

6.

Urządzenie z izolacją klasy drugiej.

7.

Odłącz przewód zasilający przed rozpoczęciem
cz ynności obsługowych lub naprawcz ych.

8.

Stosować wewnątrz pomieszczeń, chronić przed
wodą i wilgocią.

9.

Nie wrzucać do ognia.

10.

Maksymalna dopuszczalna temperatura ogniw.

11.

Recykling

B U D OWA  I  P R Z E Z N AC Z E N I E

Wier tarko-wkrętarka jest elektronarzędziem zasilanym
z akumulatora. Napęd stanowi silnik komutatorowy
prądu stałego z magnesami tr wałymi wraz z przekładnią
planetarną. Wier tarko-wkrętarka jest przeznaczona do
wkręcania i wykręcania wkrętów i śrub w drewnie, metalu,
tworz ywach sztucznych i ceramice oraz do wiercenia
otworów w wymienionych materiałach. Elektronarzędzia z
napędem akumulatorowym, bezprzewodowe, szczególnie
okazują się prz ydatne prz y pracach z wiązanych z
wyposażeniem wnętrz, adaptacją pomieszczeń, itp.

Nie wolno używać elektronarzędzia niezgodnie z jego
przeznaczeniem.

O P I S  S T R O N  G R A F I C Z NYC H

Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej
instrukcji.

1.

Uchwyt sz ybkomocujący

2.

Pierścień regulacyjny momentu obrotowego

3.

Przełącznik kierunku obrotów

4.

Akumulator

5.

Prz ycisk mocowania akumulatora

6.

Włącznik

7.

Diody LED

8.

Stacja naładowcza

9.

Ładowarka

10.

Oświetlenie

* Mogą występować różnice międz y r ysunkiem a wyrobem

O P I S  U Ż Y T YC H  Z N A KÓW  G R A F I C Z NYC H

 UWAGA

 OSTRZEŻENIE

 MONTAŻ/USTAWIENIA

 INFORMACJA

W YP O S A Ż E N I E  I  A KC E S O R I A

1.  Akumulator

- 2 szt.

2.  Ładowarka

- 1 szt.

3.  Stacja naładowcza

- 1 szt.

4.  Wier tła

- 6 szt.

5.  Końcówki do wkręcania

- 6 szt.

6.  Uchwyt do końcówek

- 1 szt.

7.  Walizka transpor towa

- 1 szt.

PRZYGOTOWANIE DO PRACY

W YJ M OWA N I E  / W K Ł A DA N I E  A K U M U L ATO R A

•

Ustawić przełącznik kierunku obrotów (

3

) w położenie

środkowe

•

Nacisnąć prz yciski mocowania akumulatora (

5

) i wysunąć

akumulator (

4

) (

rys. A

).

•

Włoż yć naładowany akumulator (

4

) do uchwytu w

rękojeści, aż do słyszalnego zaskoczenia prz ycisku
mocowania akumulatora (

5

).

Ł A D OWA N I E  A K U M U L ATO R A

Wier tarko-wkrętarka jest dostarczona z akumulatorem
częściowo naładowanym. Ładowanie akumulatora należ y
przeprowadzać w warunkach, gdy temperatura otoczenia
wynosi 4

0

C - 40

0

C.

•

Wyjąć akumulator (

4

) z wier tarko – wkrętarki (

rys. A

).

•

Podłącz yć stację naładowczą (

8

) do ładowarki (

9

) (

rys. B

).

•

Umieścić akumulator (

4

) w stacji naładowczej (

8

) (

rys. C

).

•

Włącz yć ładowarkę (

9

) do gniazda sieci (

230V AC

).

Po włączeniu ładowarki do gniazda sieci zasilającej
zaświecą się diody (

7

) na stacji naładowczej (

8

) w różnym

układzie (patrz opis poniżej).

• Świecenie diody czerwonej

– sygnalizuje podłączenie

napięcia i informuje, że tr wa proces ładowania
akumulatora.

• Świecenie diody zielonej

 (czer wona dioda gaśnie) -

oznacza, że akumulator jest w pełni naładowany.

Po naładowaniu akumulatora dioda zielona będzie się
świeciła do czasu odłączenia ładowarki od sieci zasilającej.

W procesie ładowania akumulatory bardzo

mocno się nagrzewają. Nie podejmować pracy
tuż po ładowaniu - odczekać do osiągnięcia przez
