50

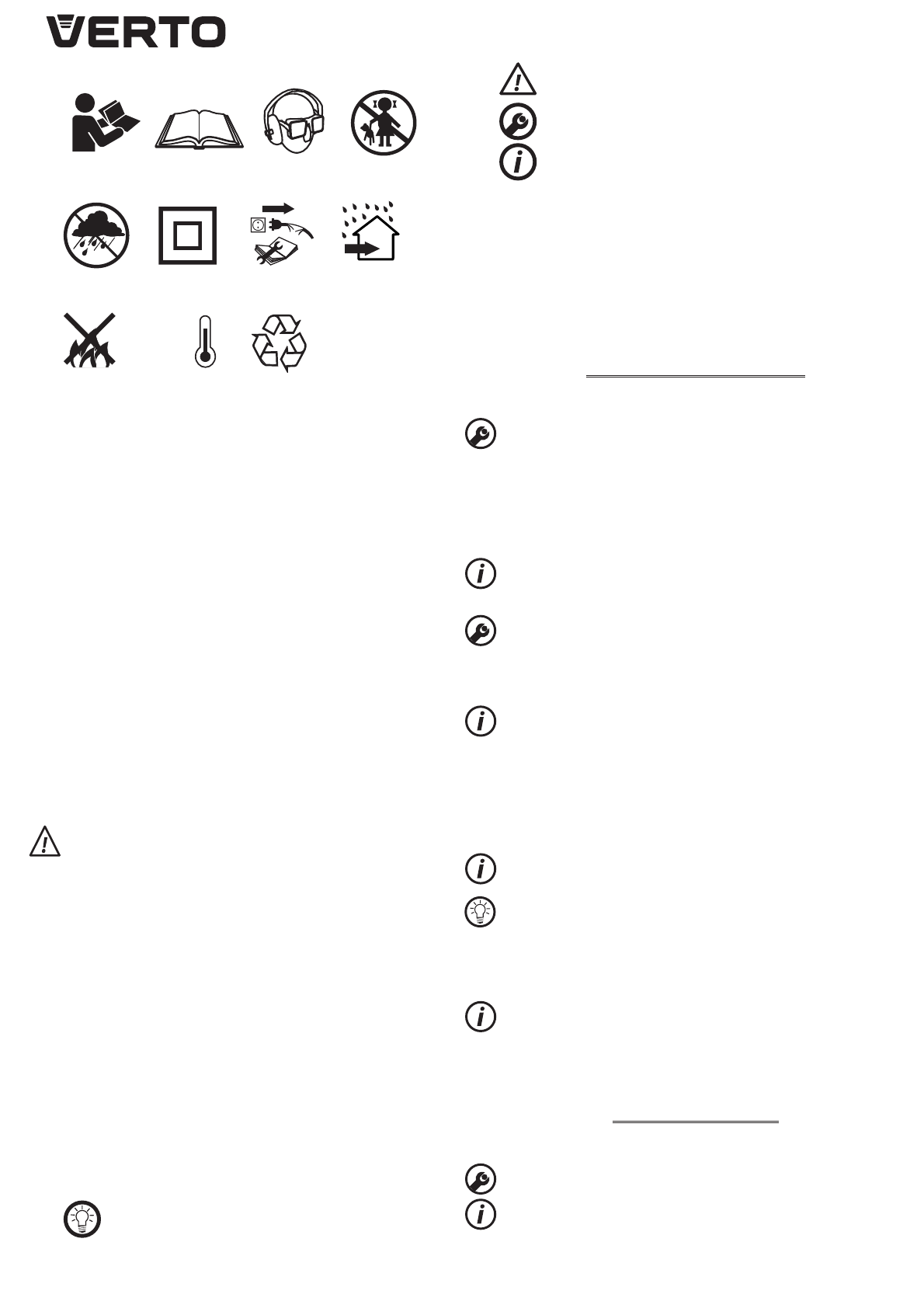

Izmantoto piktogrammu skaidrojums

1

6

2

3

7

8

9

10

11

5

4

Max.

50°C

1,2.

Izlasīt lietošanas instrukciju, ievērot tajā ietver tus
brīdinājumus un drošības noteikumus

3.

Lietot aizsargbrilles un dzirdes aizsargus

4.

Nepielaist bērnus pie elektroinstrumenta

5.

Sargāt no lietus

6.

Otrās izolācijas klases ierīce

7.

Atvienot barošanas vadu pirms apkalpošanas vai
remontdarbu uzsākšanas

8.

Izmantot iekštelpās, sargāt no ūdens un mitruma

9.

Nemest ugunī

10.

Maksimāla pieļaujamā akumulatora elementu
temperatūra

11.

Otrreizēja izejvielu pārstrāde

U Z B Ū V E  U N  P I E L I E TO J U M S

Urbjmašīna-skrūvgriezis ir elektroinstruments, kas tiek
barots no akumulatora. Tā piedziņu veido līdzstrāvas
kolektora dzinējs ar pastāvīgiem magnētiem un planetāro
pārnesumu. Urbjmašīna-skrūvgriezis ir domāts skrūvju
ieskrūvēšanai un izskrūvēšanai, kā arī caurumu urbšanai
šādos materiālos: koksne, metāls, plastmasa un keramika.
Bez vadu elektroinstrumenti ar akumulatora piedziņu ir
īpaši noderīgi telpu apdares u.tml. darbos.

Elektroinstrumentu nedrīkst izmantot neatbilstoši
mērķim, kuram tas ir paredzēts.

G R A F I S K Ā S  DA Ļ A S  A P R A K S TS

Zemāk minētā numerācija attiecās uz tiem iekār tas
elementiem, kas ir minēti dotās instrukcijas grafiskajā daļā.

1.

Ātrdarbības patrona

2.

Griezes momenta regulēšanas gredzens

3.

Griezes virziena pārslēdzējs

4.

Akumulators

5.

Akumulatora piestiprinājuma poga

6.

Slēdzis

7.

LED diodes

8.

Uzlādes ierīce

9.

Lādētājs

10.

Apgaismojums

* Attēls un izstrādājums var nedaudz atšķir ties.

S I M B O LU  A P R A K S TS

 PIEZĪME

 BRĪDINĀJUMS

 MONTĀŽA/IESTATĪJUMI

 INFORMĀCIJA

APRĪKOJUMS UN PIEDERUMI

1.  Akumulators

- 2 gab.

2.  Lādētājs

- 1 gab.

3.  Uzlādes iekār ta

- 1 gab.

4.  Urbji

- 6 gab.

5.  Skrūvēšanas uzgaļi

- 6 gab.

6.  Uzgaļu patrona

- 1 gab.

7.  Transpor tēšanas soma

- 1 gab.

SAGATAVOŠANĀS DARBAM

A K U M U L ATO R A  I Z Ņ E M Š A N A/I E L I K Š A N A

•

Uzlikt griezes virzienu pārslēdzēju (

3

) vidējā stāvoklī.

•

Nospiest akumulatora piestiprinājuma pogu (

5

) un

izņemt akumulatoru (

4

) (

A att.

).

•

Ielikt uzlādētu akumulatoru (

4

) roktura turētājā, līdz

tiks sadzirdēts akumulatora piestiprinājuma pogas (

5

)

klikšķis.

AKUMULATORA UZLĀDE

Urbjmašīna-skrūvgriezis tiek piegādāts ar daļēji uzlādētu
akumulatoru. Tas jāuzlādē, kad apkār tējā gaisa temperatūra
ir diapazonā no 4°C līdz 40°C.

•

Izņemt akumulatoru (

4

) no urbjmašīnas-skrūvgrieža

(

A att.

).

•

Pieslēgt uzlādes iekār tu (

8

) pie lādētāja (

9

) (

B att

.).

•

Novietot akumulatoru (

4

) uzlādes ierīcē (

8

) (

C att.

).

•

Ieslēgt lādētāju (

9

) elektrotīkla kontaktligzdā (

230V AC

).

Pieslēdzot lādētāju pie elektrotīkla ligzdas, uzlādes ierīcei
(

8

) iedegsies LED diodes (

7

) dažādās kombinācijās (skat.

aprakstu zemāk).

• Sarkanās LED diodes degšana

 – signalizē par

sprieguma esamību un informē, ka notiek akumulatora
uzlādes process;

• Zaļās LED diodes degšana

(sarkanā LED diode nodziest)

– nozīmē, ka akumulators ir pilnībā uzlādējies.

Pēc akumulatora uzlādes zaļā LED diode degs, kamēr
lādētājs netiks atslēgts no elektrotīkla.

Uzlādes laikā akumulators stipri uzkarst. Neveikt darbu
uzreiz pēc lādēšanas – uzgaidīt, kamēr akumulatora
temperatūra būs vienāda ar istabas temperatūru. Tas
pasargās no akumulatora bojājumiem.

DA R BVĀ R P S TA S  B R E M Z E S

Urbjmašīnai-skrūvgriezim ir elektroniskās bremzes, kas
nekavējoties aptur darbvārpstu, kad tiek samazināts
spiediens uz slēdža (

6

) pogu. Bremzes nodrošina

ieskrūvēšanas un urbšanas precizitāti, nepieļaujot
darbvārpstas brīvo griešanos pēc izslēgšanas.

DARBS/ IESTATĪJUMI

I E S L Ē G Š A N A  /  I Z S L Ē G Š A N A

Ieslēgšana

 – nospiest slēdža (

6

) pogu.

Izslēgšana

– samazināt spiedienu uz slēdža (

6

) pogu.

Katru reizi nospiežot slēdža (

6

) pogu, sāk degt LED diode

(

10

), kas apgaismo darba vietu.
