Akumulátory Ni-Zn sa môžu vznietiť alebo vybuchnúť
pri zahriatí na vysoké teploty alebo pri skratovaní.
Nenechávajte ich v aute počas horúcich a slnečných
dní. Akumulátor neotvárajte.

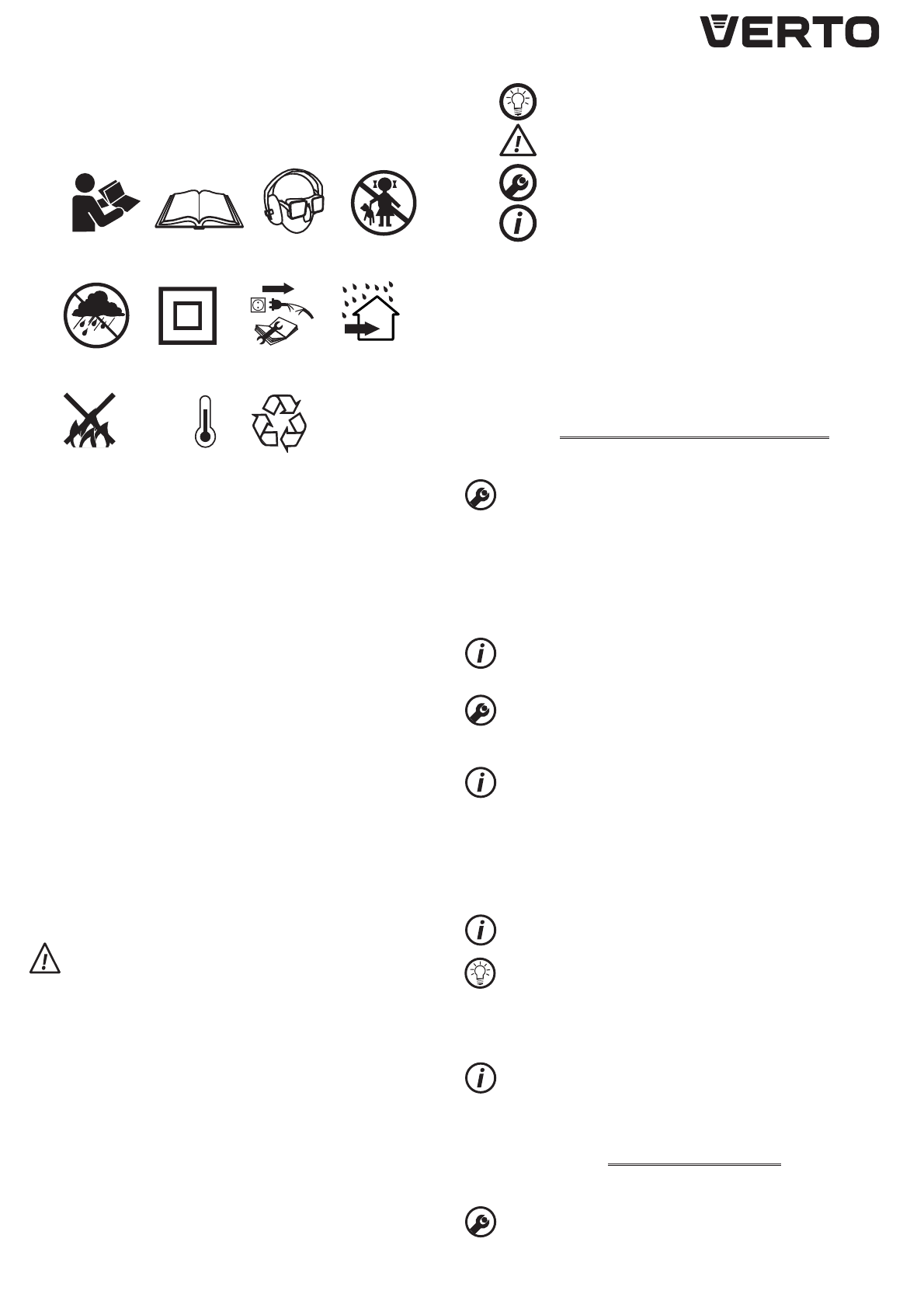

Vysvetlenie použitých piktogramov.

1

6

2

3

7

8

9

10

11

5

4

Max.

50°C

1,2.

Prečítajte si návod na obsluhu, dodržiavajte výstrahy
a bezpečnostné pokyny, ktoré sa v ňom nachádzajú.

3.

Používajte ochranné okuliare a chrániče sluchu.

4.

Zabráňte prístupu detí do blízkosti zariadenia.

5.

Chráňte pred dažďom.

6.

Náradie s izoláciou druhej triedy.

7.

Skôr, ako začnete činnosti súvisiace s údržbou alebo
opravou zariadenia, odpojte napájací kábel.

8.

Používajte v interiéroch, chráňte pred vodou a
vlhkosťou.

9.

Nehádžte do ohňa.

10.

Maximálna prípustná teplota článkov.

11.

Recyklovanie

KONŠTRUKCIA A POUŽITIE

Vŕ tací skrutkovač je elektrické náradie napájané z
akumulátora. Je poháňaný komutátorovým motorom na
jednosmerný prúd s tr valými magnetmi a planétovým
prevodom. Vŕ tací skrutkovač je určený na skrutkovanie
a vyskrutkovávanie závitov a skrutiek v dreve, kovoch,
plastických materiáloch a keramike, a tiež na vŕ tanie
otvorov do spomínaných materiálov. Elektrické náradia na
akumulátorový pohon, bez napájacieho kábla sú s obľubou
využívané najmä pri prácach súvisiacich so zariaďovaním
interiérov, úpravou vnútorných priestorov atď.

Elektrické náradie nepoužívajte v rozpore s účelom, na
ktorý bolo vyrobené.

V YS V E T L I V KY  K U  G R A F I C K E J  Č A S T I

Nasledujúce číslovanie sa vzťahuje na časti zariadenia
zobrazené v grafickej časti tohto návodu.

1.

Rýchloupínacie skľučovadlo

2.

Prsteň na reguláciu krútiaceho momentu

3.

Prepínač smeru otáčania

4.

Akumulátor

5.

Tlačidlo na vloženie akumulátora

6.

Spínač

7.

Diódy LED

8.

Nabíjacia stanica

9.

Nabíjačka

10.

Osvetlenie

* Obrázok s výrobkom sa nemusia zhodovať.

O P I S  P O U Ž I T ÝC H  G R A F I C KÝC H  Z N A KOV

 UPOZORNENIE

 VÝSTRAHA

 MONTÁŽ/NASTAVENIA

 INFORMÁCIA

VYBAVENIE A PRÍSLUŠENST VO

1.  Akumulátor

- 2 ks

2.  Nabíjačka

- 1 ks

3.  Nabíjacia stanica

- 1 ks

4.  Vr táky

- 6 ks

5.  Nástavce na skrutkovanie

- 6 ks

6.  Skľučovadlo na nástavce

- 1 ks

7.  Prenosný kufrík

- 1 ks

PRED UVEDENÍM DO PREVÁDZKY

V YB E R A N I E  / V K L A DA N I E  A K U M U L ÁTO R A

•

Prepínač smeru otáčania (

3

) nastavte do stredovej

polohy

•

Stlačte tlačidlá na upevnenie akumulátora (

5

) a vysuňte

akumulátor (

4

) (

obr. A

).

•

Nabitý akumulátor (

4

) vložte do skľučovadla v rukoväti,

až do zreteľného zacvaknutia tlačidla na upevnenie
akumulátora (

5

).

N A B Í J A N I E  A K U M U L ÁTO R A

Vŕ tací skrutkovač sa dodáva s čiastočne nabitým
akumulátorom. Nabíjanie akumulátora vykonávajte pri
teplote prostredia 4

0

C - 40

0

C.

•

Akumulátor (

4

) vyber te z vŕ tacieho skrutkovača (

obr. A

).

•

Nabíjaciu stanicu (

8

) pripojte k nabíjačke (

9

) (

obr. B

).

•

Akumulátor (

4

) vložte do nabíjacej stanice (

8

) (

obr. C

).

•

Nabíjačku (

9

) zapojte do zásuvky el. napätia (

230V AC

).

Po zapojení nabíjačky do zásuvky siete napájania sa
rozsvietia diódy (

7

) na nabíjacej stanici (

8

) v rôznom

usporiadaní (pozri nasledujúci opis).

•

Svietiaca červená dióda

 –  signalizuje pripojenie

napätia a informuje, že prebieha proces nabíjania
akumulátora.

• Svietiaca zelená dióda

(zhasnutá čer vená dióda ) -

signalizuje, že akumulátor je úplne nabitý.

Po nabití akumulátora bude zelená dióda svietiť, až kým
nabíjačku neodpojíte zo siete napájania.

Počas nabíjania sa akumulátory veľmi silno nahrievajú.
Nezačínajte pracovať hneď po nabíjaní – počkajte, kým
akumulátor nedosiahne izbovú teplotu. Zabráni sa tým
poškodeniu akumulátora.

B R Z DA  V R E T E N A

Vŕ tací skrutkovač má elektronickú brzdu, ktorá zastaví
vreteno okamžite po uvoľnení tlaku na tlačidlo spínača
(

6

). Brzda zabezpečuje presnosť skrutkovania a vŕ tania,

pretože zabraňuje voľnému otáčaniu vretena po vypnutí.

PRÁCA / NASTAVENIA

Z A P Í N A N I E  / V YP Í N A N I E

Zapínanie

- stlačte tlačidlo spínača (

6

).

Vypínanie

- uvoľnite tlak na tlačidlo spínača (

6

).
