 Česky |

99

Bosch Power Tools

1 609 92A 00R | (12.12.12)

Stanovte dodatečná bezpečnostní opatření k ochraně obslu-
hy před účinky vibrací jako např.: údržba elektronářadí a na-
sazovacích nástrojů, udržování teplých rukou, organizace
pracovních procesů.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Tech-
nická data“ popsaný výrobek je v souladu s následujícími nor-
mami nebo normativními dokumenty: EN 60745 podle usta-
novení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
16.11.2012

Montáž

Nabíjení akumulátoru



Používejte pouze nabíječky uvedené na straně příslu-
šenství.

Jen tyto nabíječky jsou sladěny s akumulátorem

Li-ion použitým u Vašeho elektronářadí.

Upozornění:

Akumulátor se expeduje částečně nabitý. Pro

zaručení plného výkonu akumulátoru jej před prvním nasaze-
ním v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít.
Přerušení procesu nabíjení nepoškozuje akumulátor.

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“
chráněn proti hlubokému vybití. Při vybitém akumulátoru bu-
de elektronářadí chráničem vypnuto: nasazený nástroj se už
nebude pohybovat.



Po automatickém vypnutí elektronářadí už spínač dál
nestlačujte.

Akumulátor se může poškodit.

Akumulátor je vybaven kontrolou teploty NTC, která dovolí
nabíjení pouze v rozmezí teplot 0 ° C a 45 ° C. Tím se dosáhne
vysoké životnosti akumulátoru.

Dbejte upozornění k zpracování odpadu.

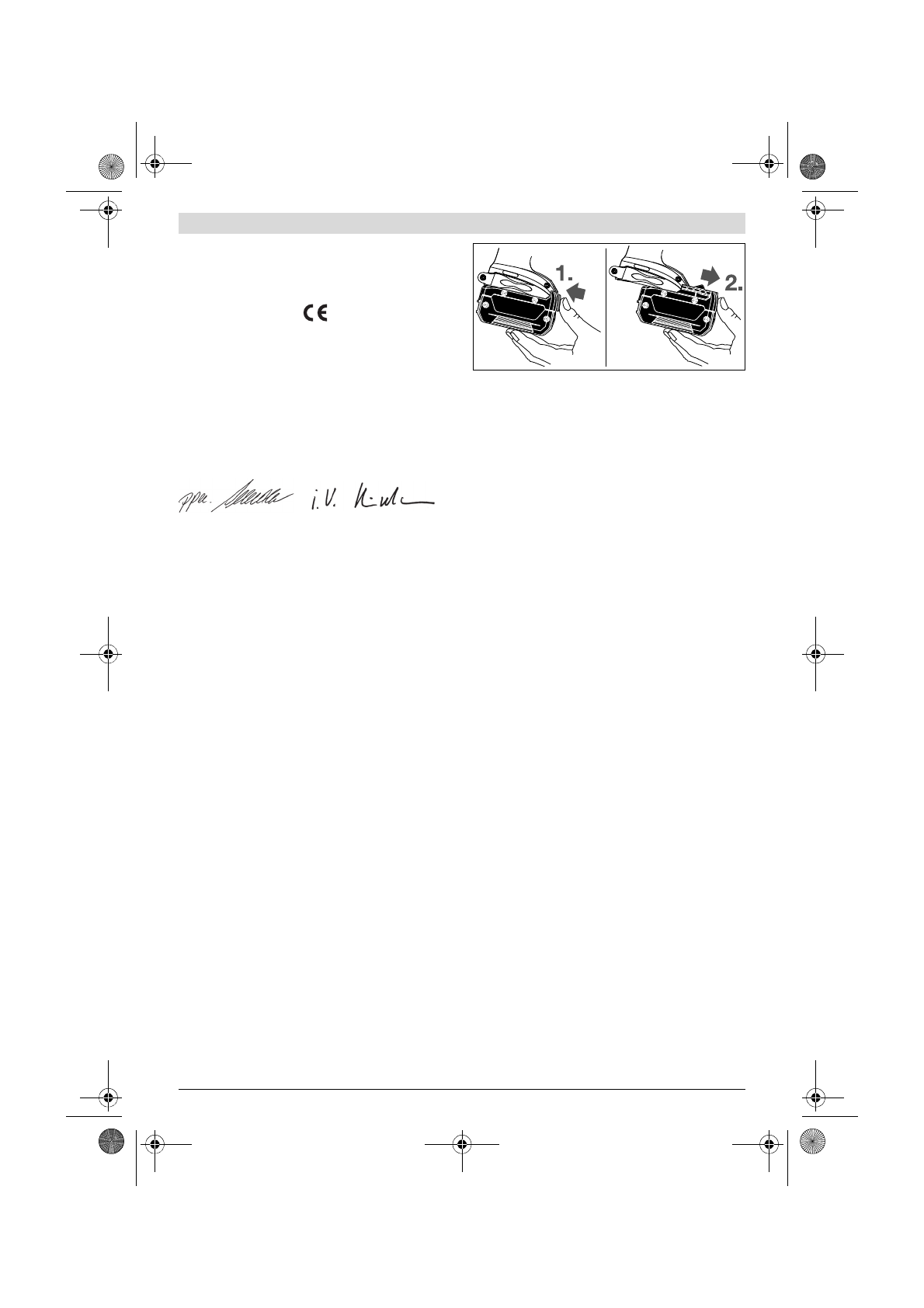

Odejmutí akumulátoru

Akumulátor

5

 je opatřen dvěma stupni zajištění, jež mají za-

bránit tomu, aby akumulátor při neúmyslném stlačení odjišťo-
vacího tlačítka

6

 vypadl ven. Pokud je akumulátor nasazený

do elektronářadí, je držen ve své poloze pružinou.

Pro odejmutí akumulátoru

5

 stlačte odjišťovací tlačítko

6

 a

akumulátor vytáhněte dopředu z elektronářadí.

Nepoužívej-

te přitom žádné násilí.

Výměna nástroje (viz obr. A

?

C)



Před každou prací na elektronářadí (např. údržba, vý-
měna nástrojů apod.) a též při jeho přepravě a usklad-
nění vyjměte akumulátor.

Při neúmyslném stlačení spí-

nače existuje nebezpečí poranění.



Čistěte pravidelně větrací otvory Vašeho elektronářa-
dí.

Ventilátor motoru vtahuje do tělesa prach a silné nahro-

madění kovového prachu může způsobit elektrická rizika.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Nasazení nástroje

Vytáhněte uzamykací pouzdro

2

 dopředu, vsuňte nasazovací

nástroj až na doraz do nástrojového držáku

1

 a uzamykací

pouzdro

2

 opět uvolněte, aby se nástroj zaaretoval.

Používejte pouze šroubovací bity s kulovou západkou

11

(DIN 3126-E6.3). Jiné šroubovací bity

13

 můžete nasadit

přes univerzální držák bitů s kulovou západkou

12

.

Odejmutí nástroje

Vytáhněte uzamykací pouzdro

2

 dopředu a nástroj odejměte.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Při nasazování nástroje dbejte na to, aby spolehlivě se-
děl na nástrojovém držáku.

Pokud není nasazovací ná-

stroj spolehlivě svázaný s nástrojovým držákem, může se
během procesu šroubování uvolnit.

Nasazovací nástroj

14

 nastrčte na čtyřhran nástrojového dr-

žáku

1

.

Systémem podmíněno sedí nasazovací nástroj

14

 na nástro-

jovém držáku

1

 s trochou vůle; to nemá žádný vliv na funkci a

bezpečnost.

Provoz

Funkce

Nástrojový držák

1

 s nástrojem je poháněn elektromotorem

přes převodovku a rázový mechanizmus.

Pracovní proces se dělí do dvou fází:

Šroubování

 a

utahování

 (rázový mechanizmus v akci).

Rázový mechanizmus nasadí, jakmile šroubový spoj běží ztu-
ha a motor je tudíž zatížený. Rázový mechanizmus přeměňuje
sílu motoru na rovnoměrné točivé údery. Při povolování šrou-
bů nebo matic probíhá tento proces obráceně.

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
