Akumulator wyposażony jest w system kontroli temperatury
NTC, który dopuszcza ładowanie wyłącznie w zakresie tempe-
ratur pomiędzy 0 ° C a 45 ° C. Dzięki temu osiąga się wyższą
żywotność akumulatora.

Przestrzegać wskazówek dotyczących usuwania odpadów.

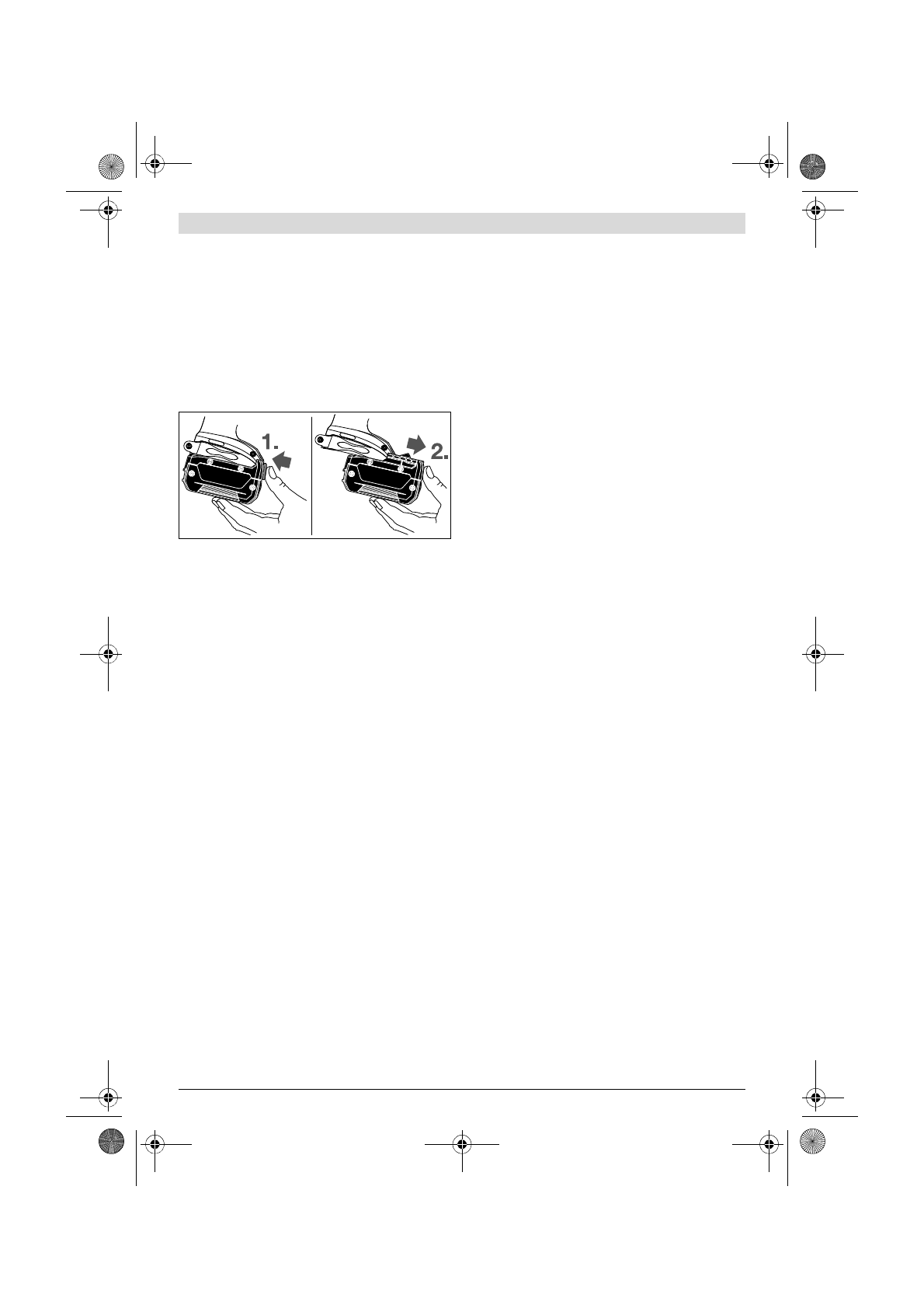

Wyjmowanie akumulatora

Akumulator

5

 posiada dwa stopnie blokady, zapobiegające je-

go wypadnięciu w przypadku niezamierzonego naciśnięcia
przycisku odblokowującego

6

. Akumulator umieszczony w

obudowie elektronarzędzia, przytrzymywany jest na miejscu
za pomocą sprężyny.

W celu wyjęcia akumulatora

5

 wcisnąć przycisk odblokowują-

cy

6

 i wyciągnąć akumulator z elektronarzędzia, pociągając go

do tyłu.

Nie należy przy tym stosować siły.

Wymiana narzędzi (patrz szkic A

?

C)



Przed wszystkimi pracami przy elektronarzędziu (np.
dogląd, wymiana narzędzi itd.) jak i przed jego trans-
portem i składowaniem należy wyjąć akumulator z
elektronarzędzia.

Przy niezamierzonym uruchomieniu

włącznika/wyłącznika istnieje niebezpieczeństwo obra-
żeń.



Należy regularnie czyścić szczeliny wentylacyjne elek-
tronarzędzia.

Dmuchawa silnika wciąga kurz do obudowy,

a duże nagromadzenie pyłu metalowego może spowodo-
wać zagrożenie elektryczne.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Montaż oprzyrządowania (narzędzia pomocniczego)

Pociągnąć tuleję zaryglowania

2

 do przodu, wsunąć narzędzie

robocze do oporu do uchwytu narzędziowego

1

, a następnie

zwolnić tuleję

2

, aby zablokować narzędzie robocze.

Należy stosować wyłącznie końcówki wkręcające z zatrza-
skiem kulkowym

11

 (DIN 3126-E6.3). Inne końcówki wkrę-

cające

13

 można mocować, stosując uniwersalny uchwyt na

końcówki z zatrzaskiem kulkowym

12

.

Wyjmowanie oprzyrządowania (narzędzia pomocnicze-
go)

Pociągnąć tuleję ryglującą

2

 do przodu i wyjąć narzędzie robo-

cze.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Mocując narzędzie robocze, należy zwrócić uwagę na
prawidłowe i bezpieczne jego osadzenie na uchwycie
narzędziowym.

Jeżeli narzędzie robocze nie jest właści-

wie zamocowane na uchwycie narzędziowym, może dojść
do jego obluzowania się podczas procesu wkręcania.

Nasunąć narzędzie robocze

14

 na trzpień kwadratowy uchwy-

tu narzędziowego

1

.

Ze względów systemowym narzędzie robocze

14

 osadzone

jest na uchwycie narzędziowym

1

 tak, aby miało ono nieco lu-

zu; fakt ten nie ma żadnego wpływu na funkcjonowanie elek-
tronarzędzia ani na bezpieczeństwo pracy.

Praca

Sposób funkcjonowania

Uchwyt montażu końcówek

1

 wraz z końcówką roboczą napę-

dzany jest silnikiem elektrycznym przez przekładnię i mecha-
nizm udarowy.

Proces pracy dzieli się na dwie fazy:

Wkręcanie

 i

dokręcanie

 (mechanizm udarowy w akcji).

Uruchomienie mechanizmu udarowego wywoływane jest
utknięciem śruby, stanowiącym obciążenie dla silnika. Me-
chanizm udarowy zamienia w ten sposób siłę silnika w równo-
mierne udary obrotowe. Przy wykręcaniu śrub proces ten
przebiega w odwrotnej kolejności.

Uruchamianie

Włożenie akumulatora



Stosować należy wyłącznie oryginalne akumulatory li-
towo-jonowe firmy Bosch o napięciu podanym na tab-
liczce znamionowej elektronarzędzia.

Zastosowanie

akumulatorów innego typu może spowodować obrażenia
oraz grozi pożarem.

Ustawić przełącznik zmiany kierunku obrotów

7

 w pozycji

środkowej, aby zabezpieczyć elektronarzędzie przed nieza-
mierzonym włączeniem.

Wsunąć naładowany akumulator

5

 od przodu do podstawy

elektronarzędzia, aż do jego zaryglowania w podstawie.

Ustawianie kierunku obrotów (zob. rys. D)

Przełącznikiem obrotów

7

 można zmienić kierunek obrotów

elektronarzędzia. Przy wciśniętym włączniku/wyłączniku

8

jest to jednak niemożliwe.

Bieg w prawo:

 Aby wkręcić śrubę lub dokręcić nakrętkę, na-

leży wcisnąć przełącznik kierunku obrotów

7

 w lewą stronę,

aż do oporu.

Bieg w lewo:

 W celu zwolnienia lub wykręcenia śrub i nakrę-

tek nacisnąć przełącznik kierunku obrotów

7

 w prawo do opo-

ru.

Włączanie/wyłączanie

W celu

włączenia

elektronarzędzia nacisnąć włącznik/

wyłącznik

8

 i przytrzymać w tej pozycji.

Lampka

9

 świeci się przy całkowicie lub do połowy wciśnię-

tym włączniku/wyłączniku

8

 i umożliwia oświetlenie zakresu

roboczego w przypadku niekorzystnych warunków oświetle-
niowych.

Aby

wyłączyć

elektronarzędzie, należy zwolnić włącznik/wy-

łącznik

8

.

Aby zaoszczędzić energię elektryczną, elektronarzędzie  nale-
ży włączać tylko wówczas, gdy jest ono używane.
