Сборка

Зарядка аккумулятора



Применяйте только перечисленные на странице
принадлежностей зарядные устройства.

Только эти

зарядные устройства пригодны для литиево-ионного
аккумулятора Вашего электроинструмента.

Указание:

Аккумулятор поставляется не полностью заря-

женным. Для обеспечения полной мощности аккумулято-
ра зарядите его полностью перед первым применением.

Литий-ионный аккумулятор может быть заряжен в любое
время без сокращения срока службы. Прекращение про-
цесса зарядки не наносит вреда аккумулятору.

Электронная система «Electronic Cell Protection (ECP)» за-
щищает литиево-ионный аккумулятор от глубокой разряд-
ки. Защитная схема выключает электроинструмент при
разряженном аккумуляторе –  рабочий инструмент оста-
навливается.



После автоматического выключения электроин-
струмента не нажимайте больше на выключатель.

Аккумулятор может быть поврежден.

Для контроля температуры аккумулятор оснащен термо-
резистором, который позволяет производить зарядку
только в пределах температуры от 0 ° C до 45 ° C. Благода-
ря этому достигается продолжительный срок службы ак-
кумулятора.

Учитывайте указания по утилизации.

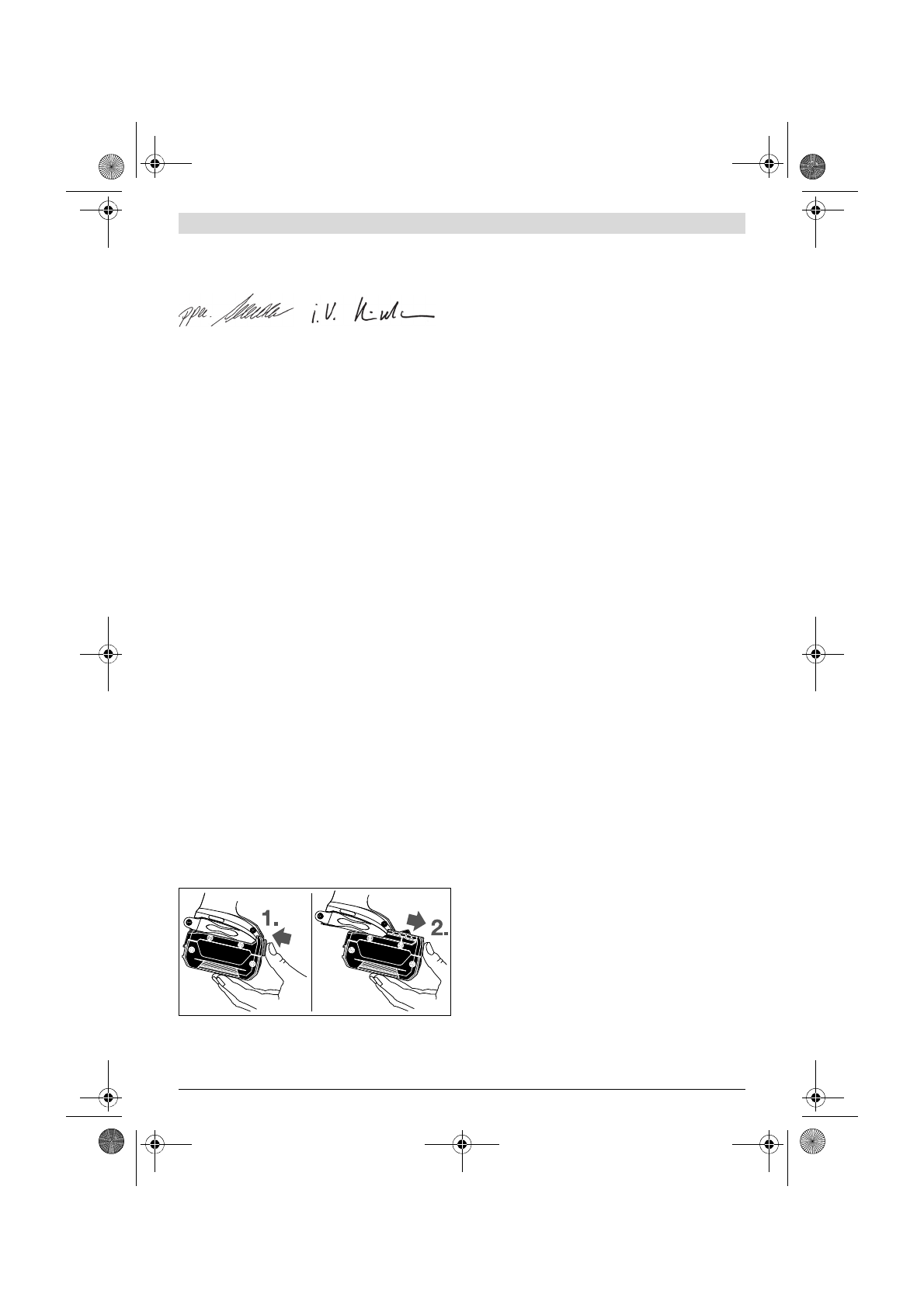

Извлечение аккумулятора

Аккумулятор

5

 оснащен двумя ступенями фиксирования,

призванными предотвращать выпадение аккумулятора
при непреднамеренном нажатии на кнопку разблокиров-
ки

6

. Пока аккумулятор находится в электроинструменте,

пружина держит его в соответствующем положении.

Для изъятия аккумулятора

5

 нажмите кнопку разблоки-

ровки

6

 и вытяните аккумулятор вперед из электроинстру-

мента.

Не применяйте при этом силы.

Замена рабочего инструмента (см. рис. А

–

С)



До начала работ по техобслуживанию, смене ин-
струмента и т. д., а также при транспортировке и
хранении вынимайте аккумулятор из электроин-
струмента.

При непреднамеренном включении возни-

кает опасность травмирования.



Регулярно очищайте вентиляционные прорези Ва-
шего электроинструмента.

Вентилятор двигателя за-

тягивает пыль в корпус, и большое скопление
металлической пыли может привести к электрической
опасности.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Установка рабочего инструмента

Оттяните фиксирующую втулку

2

 вперед, вставьте рабо-

чий инструмент до упора в патрон

1

 и отпустите фиксиру-

ющую втулку

2

, чтобы зафиксировать рабочий инстру-

мент.

Применяйте только биты с шариковым фиксатором

11

(DIN 3126-E6.3). Другие биты

13

 Вы можете закрепить с

помощью универсального держателя с шариковым фик-
сатором

12

.

Изъятие инструмента из патрона

Оттяните фиксирующую гильзу

2

 вперед и выньте рабо-

чий инструмент.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



При установке сменного рабочего инструмента сле-
дите за тем, чтобы он хорошо сел на патрон.

Если

сменный рабочий инструмент не будет хорошо сидеть
на патроне, он может соскочить во время операции за-
кручивания.

Насадите рабочий инструмент

14

 на четырехгранник

1

 па-

трона.

Ввиду своей конструкции сменный рабочий инструмент

14

 сидит на патроне

1

 с небольшим зазором; это не оказы-

вает влияния на функциональную способность/безопа-
сность.

Работа с инструментом

Принцип действия

Патрон

1

 с рабочим инструментом приводится электромо-

тором с помощью редуктора с ударным механизмом.

Рабочий процесс подразделяется на две фазы:

заворачивание

 и

затягивание

 (работает ударный меха-

низм).

Ударный механизм включается, как только винт начинает
заедать и нагрузка на мотор увеличивается. Таким обра-
зом ударный механизм преобразует силу мотора в равно-
мерные вращательные удары. При выворачивании вин-
тов/шурупов или отвинчивании гаек этот процесс проте-
кает в обратной последовательности.
