Montaggio

Caricare la batteria



Utilizzare esclusivamente stazioni di ricarica per batte-
rie riportate sulla pagina con gli accessori.

Soltanto

queste stazioni di ricarica per batterie sono adattate alle
batterie in ioni di litio utilizzate nell’elettroutensile in dota-
zione.

Nota bene:

La batteria ricaricabile viene fornita parzialmente

carica. Per garantire l’intera potenza della batteria ricaricabi-
le, prima del primo impiego ricaricare completamente la bat-
teria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere ricaricata in
qualsiasi momento senza ridurne la durata. Un’interruzione
dell’operazione di ricarica non danneggia la batteria ricarica-
bile.

La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-
tronic Cell Protection (ECP)» contro lo scaricamento comple-
to. In caso di batteria scarica l’elettroutensile si spegne attra-
verso un interruttore automatico: Il portautensile od
accessorio non si muove più.



Dopo la disattivazione automatica dell’elettroutensile
non continuare a premere l’interruttore di avvio/arre-
sto.

La batteria ricaricabile potrebbe subire dei danni.

La batteria ricaricabile è dotata di un sensore NTC per il con-
trollo della temperatura che permette operazioni di ricarica
solo entro un campo di temperatura tra 0 ° C e 45 ° C. In que-
sto modo si permette di raggiungere una lunga durata della
batteria.

Si prega di attenersi alle indicazioni relative allo smaltimento.

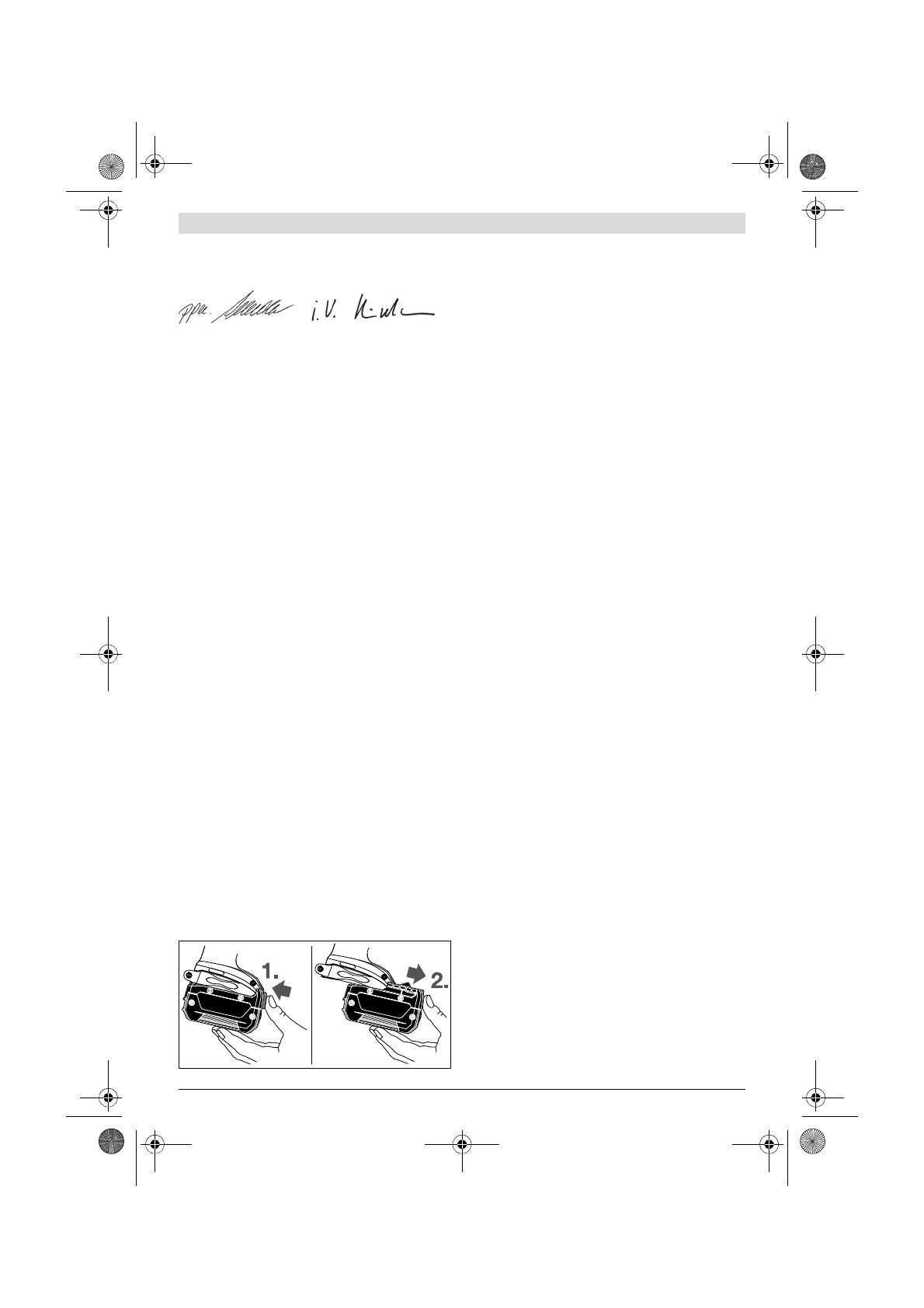

Rimozione della batteria ricaricabile

La batteria ricaricabile

5

 è dotata di due inserti di bloccaggio

che devono impedire la caduta della batteria ricaricabile in ca-
so di pressione accidentale del tasto di sbloccaggio della bat-
teria ricaricabile

6

. Fintanto che la batteria ricaricabile è inse-

rita nell’elettroutensile, la stessa è tenuta in posizione tramite
una molla.

Per la rimozione della batteria ricaricabile

5

 premere il tasto di

sbloccaggio

6

 e togliere la batteria dall’elettroutensile tiran-

dola in avanti.

Durante questa operazione non sforzare.

Cambio degli utensili (vedi figura A

—

C)



Prima di effettuare lavori all’elettroutensile (p. es. la-
vori di manutenzione, cambio d’utensile, ecc.), nonché
in caso di trasporto e di conservazione dello stesso,
avere sempre cura di estrarne sempre la batteria rica-
ricabile.

In caso d’azionamento accidentale dell’interrut-

tore di avvio/di arresto sussisterà il pericolo di incidenti.



Pulire regolarmente le feritoie di ventilazione dell’elet-
troutensile in dotazione.

Il ventilatore del motore attira

polvere nella carcassa ed una forte raccolta di polvere di
metallo può provocare pericoli di origine elettrica.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Montaggio dell’utensile accessorio

Tirare in avanti il mandrino di serraggio

2

, infilare l’utensile ac-

cessorio fino alla battuta nel mandrino portautensile

1

 e rila-

sciare il mandrino di serraggio

2

 per bloccare l’utensile acces-

sorio.

Utilizzare esclusivamente bit per avvitatore con arresto a sfe-
ra

11

 (DIN 3126-E6.3). Altri bit per avvitatore

13

 possono

essere inseriti tramite un portabit universale con arresto a
sfera

12

.

Smontaggio dell’utensile accessorio

Tirare il mandrino di serraggio

2

 in avanti ed estrarre l’utensile

accessorio.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Inserendo un accessorio prestare attenzione affinché
lo stesso alloggi in modo sicuro sul mandrino portau-
tensile.

Se l’accessorio non è collegato in modo sicuro al

mandrino portautensile, lo stesso potrebbe staccarsi du-
rante l’operazione di avvitamento.

Posizionare l’utensile accessorio

14

 sull’attacco quadro ma-

schio del mandrino portautensile

1

.

In funzione del sistema l’accessorio

14

 è alloggiato sul man-

drino portautensile

1

 con un po’ di gioco; questo non ha alcun

effetto sul funzionamento/sicurezza.

Uso

Funzionamento

L’azionamento del mandrino portautensile

1

 con l’utensile ac-

cessorio avviene tramite un motore elettrico attraverso tra-
smissione e sistema di percussione.

L’operazione di lavoro è composta da due fasi:

Avvitare

 e

serrare a fondo

 (percussore in azione).

Il percussore si inserisce non appena la vite ha fatto presa
mettendo il motore sotto carico. Il percussore trasforma dun-
que la forza del motore in rotazioni e percussioni uniformi.
Svitando viti oppure dadi, questa operazione si sviluppa nella
maniera opposta.
