56

 | Dansk

1 609 92A 00R | (12.12.12)

Bosch Power Tools

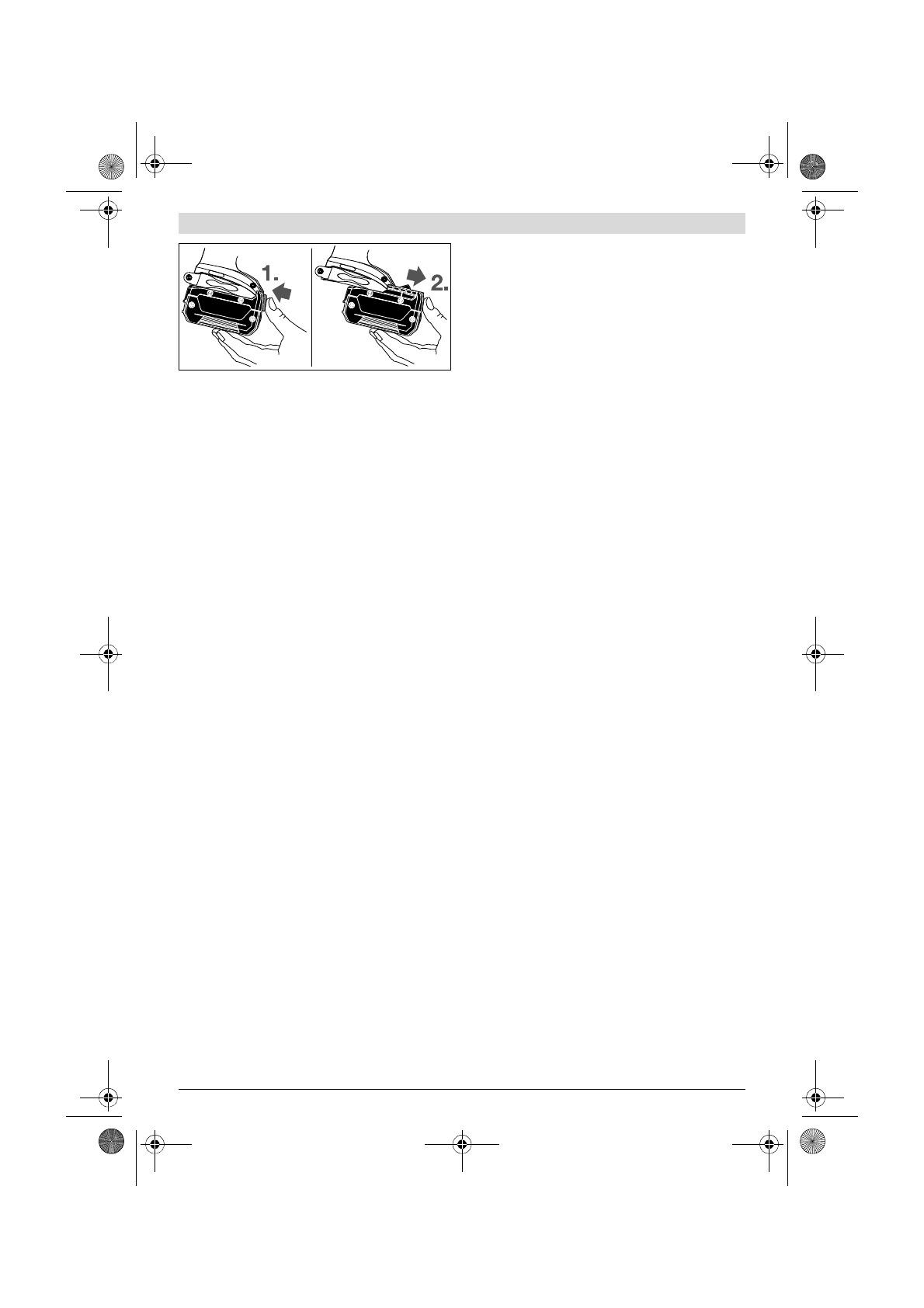

Akkuen tages ud

5

 ved at trykke på udløsertasten

6

 og trække

akkuen forud ud af el-værktøjet.

Undgå brug af vold.

Værktøjsskift (se Fig. A

—

C)



Tag akkuen ud af el-værktøjet, før der arbejdes på
el-værktøjet (f.eks. vedligeholdelse, værktøjsskift
osv.) samt før det transporteres og lægges til opbeva-
ring.

Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.



Rengør ventilationsåbningerne på dit el-værktøj med
regelmæssige mellemrum.

Motorhuset trækker støv ind i

huset, og store mængder metalstøv kan være farligt rent
elektrisk.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Isætning af indsatsværktøj

Træk låsekappen

2

 frem, skub indsatsværktøjet helt ind i

værktøjsholderen

1

 og slip låsekappen

2

 igen for at fastlåse

indsatsværktøjet.

Anvend kun skruebits med kuglestop

11

 (DIN 3126-E6.3).

Andre skruebits

13

 kan sættes i via en universalbitholder med

kuglestop

12

.

Udtagning af indsatsværktøj

Træk låsekappen

2

 frem og tag indsatsvæktøjet ud.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Sørg for at indsatsværktøjet sidder rigtigt fast på
værktøjsholderen, når det sættes i.

Er indsatsværktøjet

ikke forbundet sikkert med værktøjsholderen, kan det løs-
ne sig igen under skruearbejdet.

Skub indsatsværktøjet

14

 hen på firkanten på værktøjsholde-

ren

1

.

Systembetinget sidder indsatsværktøjet

14

 med en smule

slør på værktøjsholderen

1

; dette påvirker ikke funktionen/

sikkerheden.

Brug

Funktion

Værktøjsholderen

1

 med indsatsværktøjet drives af en elek-

tromotor via gear og slagværk.

Arbejdet er inddelt i to faser:

skruning

 og

spænding

 (slagværk i aktion).

Slagværket går i gang, så snart skrueforbindelsen kører fast,
hvorved motoren belastes. Slagværket omsætter således mo-
torens kraft til ensartede drejeslag. Under løsning af skruer el-
ler møtrikker gennemføres denne proces omvendt.

Ibrugtagning

Isæt akku



Brug kun originale li-ion-akkuer fra Bosch, der skal ha-
ve den spænding, der er angivet på dit el-værktøjs ty-
peskilt.

Brug af andre akku’er øger risikoen for personska-

der og er forbundet med brandfare.

Stil retningsomskifteren

7

 i midten for at beskytte el-værktø-

jet mod utilsigtet tænding.

Skub den ladede akku

5

 ind i el-værktøjets fod forfra, til akku-

en er sikkert låst.

Indstil drejeretning (se Fig. D)

Med retningsomskifteren

7

 kan du ændre el-værktøjets dreje-

retning. Ved nedtrykket start-stop-kontakt

8

 er dette ikke mu-

ligt.

Højreløb:

 Til idrejning af skruer og spænding af møtrikker

trykkes retningsomskifteren

7

 helt til venstre.

Venstreløb:

 Til løsning og uddrejning af skruer og møtrikker

trykkes retningsomskifteren

7

 helt mod højre.

Tænd/sluk

Til

ibrugtagning

 af el-værktøjet tryk på start-stop-kontakten

8

 og hold den nede.

Lampen

9

 lyser, når start-stop-kontakten

8

 trykkes halvt eller

helt ned, hvilket gør det muligt at oplyse arbejdsområdet ved
dårlige lysforhold.

El-værktøjet

slukkes

 ved at slippe start-stop-kontakten

8

.

For at spare på energien bør du kun tænde for el-værktøjet,
når du bruger det.

Indstil omdrejningstal

Du kan regulere omdrejningstallet til det tændte el-værktøj
trinløst afhængigt af hvor meget du trykker på start-stop-kon-
takten

8

.

Let tryk på start-stop-kontakten

8

 fører til et lavt omdrejnings-

tal. Med tiltagende tryk øges omdrejningstallet.

Arbejdsvejledning



Sæt kun el-værktøjet på møtrikken/skruen i afbrudt til-
stand.

Roterende indsatsværktøjer kan skride.

Drejningsmomentet er afhængig af tiden, der køres med slag.
Det max. opnåelige drejningsmoment er summen af alle drej-
ningsmomenter, der opnås ved slag. Det max. drejningsmo-
ment opnås efter en slagvarighed på 6 – 10 sekunder. Efter
denne tid øges tilspændingsmomentet kun minimalt.

Slagvarigheden skal beregnes for hvert nødvendigt tilspæn-
dingsmoment. Det rent faktisk opnåede tilspændingsmoment
skal altid kontrolleres med en momentnøgle.

Skrueforbindelser med hårdt, fjedrende eller blødt sæde

Måles i et forsøg de drejningsmomenter, der opnås i en slag-
følge, og overføres disse til et diagram, får man en kurve, der
viser drejningsmomentets forløb. Kurvens højde svarer til det
max. opnåelige drejningsmoment, stejlheden viser, i hvilken
tid dette nås.
