86

 | Türkçe

1 609 92A 00R | (12.12.12)

Bosch Power Tools

Montaj

Akünün şarjı



Sadece aksesuar sayfasında belirtilen şarj cihazlarını
kullanın.

Sadece bu şarj cihazları elektrikli el aletinizde

kullanılan Li-İonen akülere uygundur.

Açıklama:

Akü kısmi şarjlı olarak teslim edilir. Aküden tam

performansı elde edebilmek için ilk kullanımdan önce aküyü
şarj cihazında tam olarak şarj edin.

Li-Ionen aküler kullanım ömürleri kısalmadan istendiği zaman
şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Li-Ionen aküler Electronic Cell Protection (ECP) sistemi ile de-
rin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el
aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti ar-
tık hareket etmez.



Elektrikli el aletiniz otomatik olarak kapandığında artık
açma/kapama şalterine basmayın.

Aksi takdirde akü ha-

sar görebilir.

Akü bir NTC sıcaklık kontrol sistemi ile donatılmış olup, bu sis-
tem sadece 0 ° C ... 45 ° C sıcaklık aralığında şarj işlemine izin
verir. Bu sayede akünün kullanım ömrü önemli ölçüde uzar.

Tasfiye konusundaki talimat hükümlerine uyun.

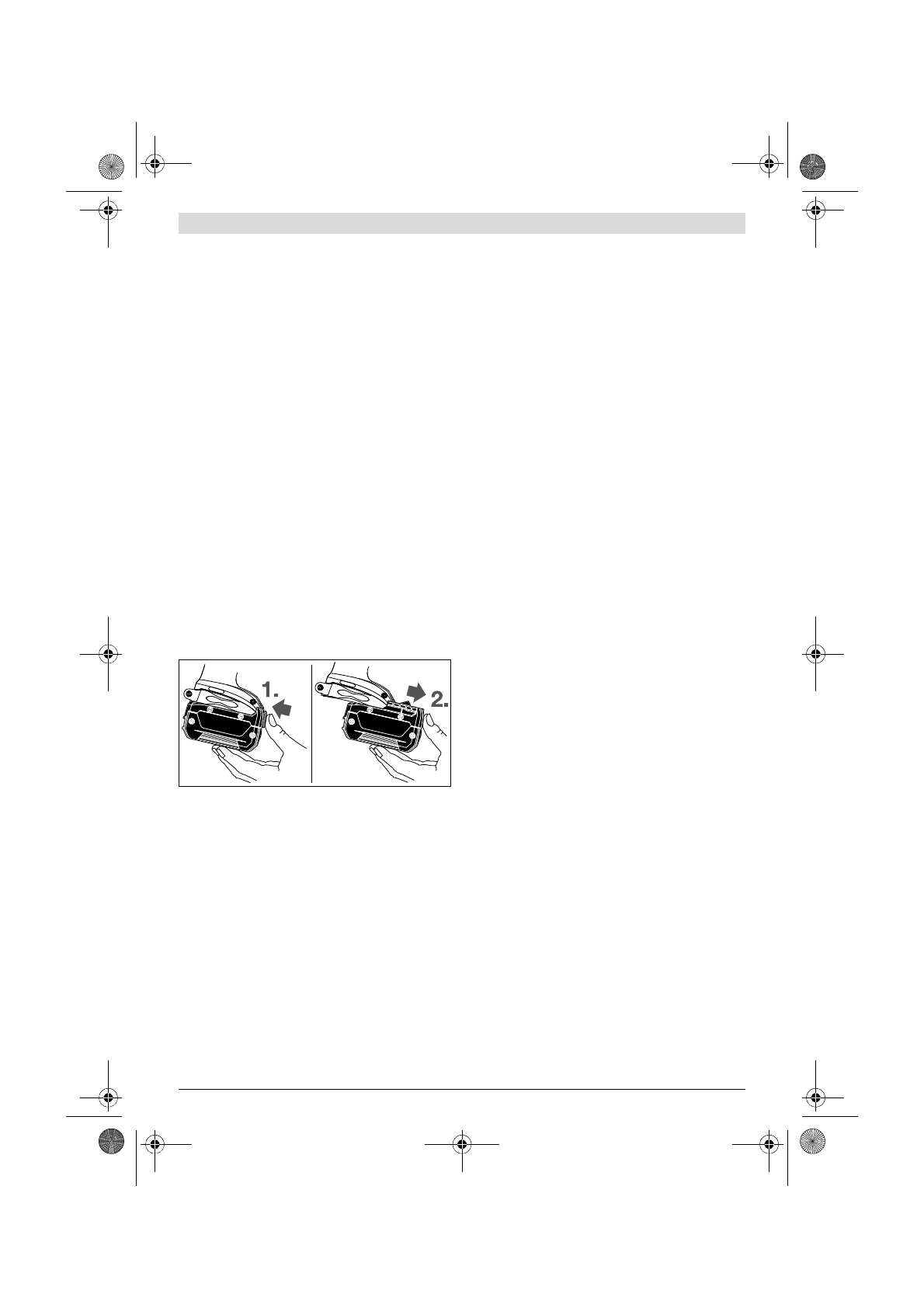

Akünün çıkarılması

Akünün

5

 iki kilitlenme kademesi vardır ve bunlar akü boşa al-

ma düğmesine

6

 yanlışlıkla basıldığında akünün aletten çıka-

rak düşmesini önler. Akü elektrikli el aleti içinde bulunduğu
sürece bir yay yardımıyla bu pozisyonda tutulur.

Aküyü

5

 çıkarmak için boşa alma düğmesine

6

 basın ve aküyü

ön tarafa doğru çekerek elektrikli el aletinden çıkarın.

Bunu

yaparken zor kullanmayın.

Uç değiştirme (Bakınızı: Şekil A

—

C)



Elektrikli el aletinde bir çalışma yapmadan önce (örne-
ğin bakım, uç değiştirme vb.), aleti taşırken ve saklar-
ken her defasında aküyü alttan çıkarın.

Aletin açma/ka-

pama şalterine yanlışlıkla basıldığında yaralanmalar ortaya
çıkabilir.



Elektrikli el aletinizin havalandırma deliklerini düzenli
olarak temizleyin.

Motor fanı tozu aletin gövdesine çeker

ve metal tozunun aşırı birikimi elektrik çarpma tehlikesi ya-
ratır.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Ucun takılması

Kilitleme kovanını

2

 öne çekin, elektrikli el aletini sonuna ka-

dar uç kovanına

1

 itin ve kilitleme kovanını

2

 bırakın. Bu şekil-

de uç kilitlenir.

Sadece bilye kavramalı vidalama bitsleri

11

 kullanın

(DIN 3126-E6.3). Diğer vidalama bitslerini

13

 bilyeli çok

amaçlı bits adaptörleri

12

 ile kullanabilirsiniz.

Ucun çıkarılması

Kilitleme kovanını

2

 öne çekin ve ucu çıkarın.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Ucun uç kovanına güvenli biçimde oturmasına dikkat
edin.

Uç uç kovanına güvenli biçimde bağlanmazsa, vidala-

ma işlemi esnasında gevşeyebilir ve uç kovanından çıkabi-
lir.

Ucu

14

 uç kovanının

1

 dörtgen oluğuna sürün.

Sistem gereği uç

14

 uç kovanına

1

 küçük bir boşlukla oturur;

bunun fonksiyona ve güvenliğe bir etkisi yoktur.

İşletim

Çalışma şekli

Uç kovanı

1

 uçla birlikte bir elektro motor tarafından şanzı-

man ve darbe mekanizması üzerinden tahrik edilir.

Bu işlem iki aşamada gerçekleşir:

Vidalama

 ve

sıkma

 (darbe mekanizması devrede).

Vida bağlantısı sıkışmaya başladıktan ve motora yük bindikten
sonra darbe mekanizması devreye girir. Bu şekilde darbe me-
kanizması motorun kuvvetini düzenli döner/darbe hareketine
dönüştürür. Vida veya somunların gevşetilmesinde bu işlem
tersine işler.

Çalıştırma

Akünün yerleştirilmesi



Sadece elektrikli el aletinizin tip etiketinde belirtilen
gerilime sahip orijinal Li-Ionen aküler kullanın.

Başka

akülerin kullanılması yaralanmalara ve yangınlara neden
olabilir.

Elektrikli el aletini yanlışlıkla çalışmaya karşı korumak için
dönme yönü değiştirme şalterini

7

 orta konuma getirin.

Şarj edilmiş aküyü

5

 ön taraftan elektrikli el aletinin ayağına

güvenli biçimde kilitleme yapıncaya kadar itin.

Dönme yönünün ayarlanması (Bakınız: Şekil D)

Dönme yönü değiştirme şalteri

7

 ile elektrikli el aletinin dön-

me yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri

8

basılı iken bu mümkün değildir.

Sağa dönüş:

 Vidaları takmak ve somunları sıkmak için dönme

yönü değiştirme şalterini

7

 sonuna kadar sola bastırın.

Sola dönüş:

 Vidaları gevşetmek veya çıkarmak için dönme yö-

nü değiştirme şalaterini

7

 sonuna kadar sağa bastırın.

Açma/kapama

Aleti

çalıştırmak

 için açma/kapama şalterine

8

 basın ve şalte-

ri basılı tutun.

Lamba

9

 açma/kapama şalteri

8

 hafifçe veya tam olarak basılı

iken yanar ve elverişsiz aydınlatma koşullarında çalışma yeri-
nin aydınlatılmasını sağlar.

Elektrikli el aletini

kapamak

 için açma/kapama şalterini

8

 bı-

rakın.
