112

 | Magyar

1 609 92A 00R | (12.12.12)

Bosch Power Tools

Összeszerelés

Az akkumulátor feltöltése



Csak a tartozékok oldalán megadott töltőkészülékeket
használja.

Csak ezek a töltőkészülékek felelnek meg pon-

tosan az Ön elektromos kéziszerszámában alkalmazásra
kerülő Li-ion-akkumulátornak.

Megjegyzés:

Az akkumulátor félig feltöltve kerül kiszállításra.

Az akkumulátor teljes teljesítményének biztosítására az első
alkalmazás előtt töltse fel teljesen az akkumulátort a töltő-
készülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy
ez megrövidítené az élettartamát. A töltési folyamat megsza-
kítása nem árt az akkumulátornak.

A Li-ion-akkumulátort az „elektronikus cellavédelem (Electro-
nic Cell Protection = ECP)” védi a mély kisüléstől. Ha az akku-
mulátor kimerült, az elektromos kéziszerszámot egy védőkap-
csoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.



Az elektromos kéziszerszám automatikus kikapcsolása
után ne nyomja tovább a be-/kikapcsolót.

Ez megrongál-

hatja az akkumulátort.

Az akkumulátor egy NTC típusú hőmérsékletellenőrző beren-
dezéssel van felszerelve, amely az akkumulátor töltését csak
0 ° C és 45 ° C közötti hőmérséklet esetén teszi lehetővé. Ez
igen magas akkumulátor-élettartamot biztosít.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos
előírásokat.

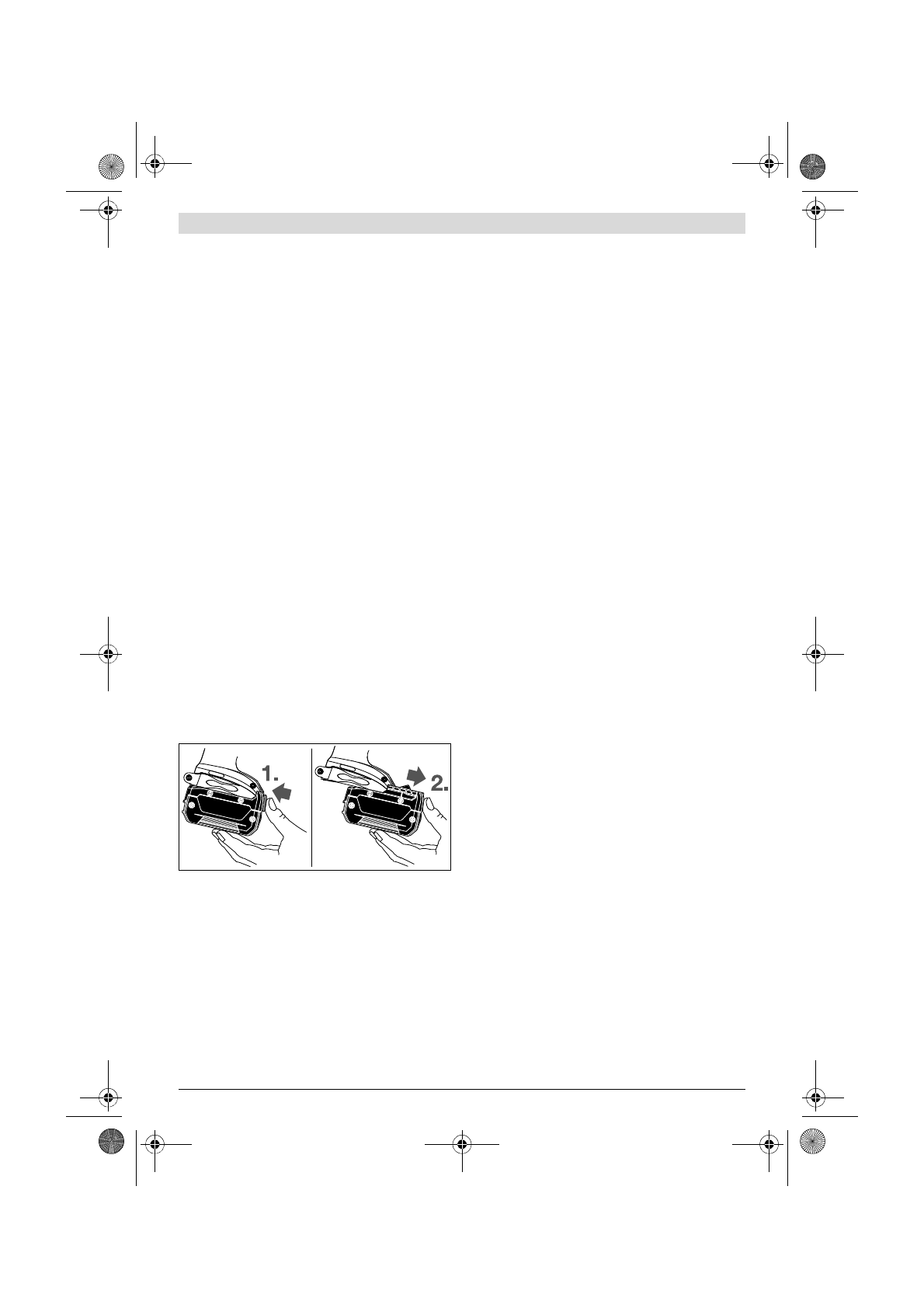

Az akkumulátor kivétele

Az

5

 akkumulátor két reteszelővállal van ellátva, amelyek

meggátolják, hogy az akkumulátor a

6

 akkumulátor reteszelés

feloldó gomb akaratlan megnyomásakor kiessen. Amíg az ak-
kumulátor be van helyezve az elektromos kéziszerszámba, azt
egy rugó a helyén tartja.

Az

5

 akkumulátor kivételéhez nyomja meg a

6

 reteszelésfelol-

dó gombot és húzza ki az akkumulátort előrefelé az elektro-
mos kéziszerszámból.

Ne erőltesse a kihúzást.

Szerszámcsere (lásd az „ A”

–

„C” ábrát)



Az elektromos kéziszerszámon végzendő minden mun-
ka (például karbantartás, szerszámcsere, stb.) meg-
kezdése előtt, valamint szállításhoz és tároláshoz ve-
gye ki az akkumulátort az elektromos kéziszerszámból.

Ellenkező esetben a be-/kikapcsoló véletlen megérintése-
kor bekapcsolódó készülék sérüléseket okozhat.



Tisztítsa meg rendszeresen az elektromos kéziszerszá-
ma szellőzőnyílásait.

A motor ventillátora beszívja a port

a házba, és nagyobb mennyiségű fémpor felhalmozódása
elektromos veszélyekhez vezethet.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
A betétszerszám behelyezése

Húzza előre a

2

 reteszelő hüvelyt, tolja beütközésig a betét-

szerszámot az

1

 szerszámbefogó egységbe és ismét engedje

el a

2

 reteszelő hüvelyt, hogy ezzel reteszelje a betétszerszá-

mot.

Csak a

11

 golyós bepattanó (DIN 3126-E6.3) csavarozó bite-

ket használja. Az egyéb

13

 csavarozó betéteket egy

12

 golyós

bepattanó univerzális betéttartóval lehet a kéziszerszámba
betenni.

A betétszerszám kivétele

Húzza előre a

2

 reteszelő hüvelyt és vegye ki a betétszerszá-

mot.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Egy betétszerszám beszerelésénél ügyeljen arra, hogy
az szorosan beilleszkedjen a szerszámbefogó egység-
be.

Ha a betétszerszám nincs biztonságosan összekapcso-

lódva a szerszámbefogó egységgel, akkor az a csavarozási
folyamat közben kioldódhat.

Tolja rá a

14

 betétszerszámot az

1

 szerszámbefogó egység

négyszögére.

A rendszer kialakítása olyan, hogy a

14

 betétszerszám némi

hézaggal illeszkedik az

1

 szerszámbefogó egységbe; ez sem a

működésre, sem a biztonságra sincs kihatással.

Üzemeltetés

Működési mód

Az

1

 szerszámbefogó egységet a betétszerszámmal a hajtómű

és az ütőmű közvetítésével egy elektromos motor hajtja meg.

A munkafolyamatot két fázisra lehet felosztani:

Csavarozás

 és

Meghúzás

 (működő ütőművel).

Az ütőmű akkor kapcsol be, amikor a csavarkötés megszorul
és így a motor terhelés alá kerül. Az ütőmű ekkor a motor által
kifejtett erőt egyenletes forgató ütésekké alakítja át. A csava-
rok és anyacsavarok kihajtásánál ez a folyamat fordított irány-
ban zajlik le.

Üzembe helyezés

Az akkumulátor beszerelése



Csak az Ön elektromos kéziszerszámának a típustáblá-
ján megadott feszültségű, eredeti Bosch-gyártmányú
Li-ion-akkumulátort használjon.

Más akkumulátorok

használata személyi sérüléseket és tüzet okozhat.

Állítsa a

7

 forgásirányváltó kapcsolót a középső helyzetbe,

hogy meggátolja az elektromos kéziszerszám akaratlan be-
kapcsolását.

Tolja be a megtöltött

5

 akkumulátort előlről az elektromos ké-

ziszerszám lábrészébe, amíg az akkumulátor biztonságos re-
teszelésre kerül.
