 Norsk |

67

Bosch Power Tools

1 609 92A 00R | (12.12.12)

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot
svingningenes virkning, som for eksempel: Vedlikehold av
elektroverktøy og innsatsverktøy, holde hendene varme, or-
ganisere arbeidsforløpene.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives un-
der «Tekniske data» stemmer overens med følgende normer
eller normative dokumenter: EN 60745 jf. bestemmelsene i
direktivene 2011/65/EU, 2004/108/EF, 2006/42/EF.

Tekniske data (2006/42/EF) hos:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
16.11.2012

Montering

Opplading av batteriet



Bruk kun ladeapparatene som er angitt på tilbehørssi-
den.

Kun disse ladeapparatene er tilpasset til Litium-ion-

batteriet som er innebygget i elektroverktøyet.

Merk:

Batteriet leveres delvis oppladet. For å sikre full effekt

fra batteriet, må du lade det fullstendig opp i ladeapparatet
før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid uten at leveti-
den forkortes. Det skader ikke batteriet å avbryte oppladin-
gen.

Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti-
on (ECP)» mot total utlading. Når batteriet er utladet, kobles
elektroverktøyet ut med en beskyttelseskobling: Innsatsverk-
tøyet beveger seg ikke lenger.



Trykk etter automatisk utkobling av elektroverktøyet
ikke videre på på-/av-bryteren.

Batteriet kan ta skade.

Batteriet er utstyrt med en NTC-temperaturovervåking, som
kun aksepterer en opplading i i temperaturområdet mellom
0 ° C og 45 ° C. Slik oppnås en lang levetid for batteriet.

Følg informasjonene om kassering.

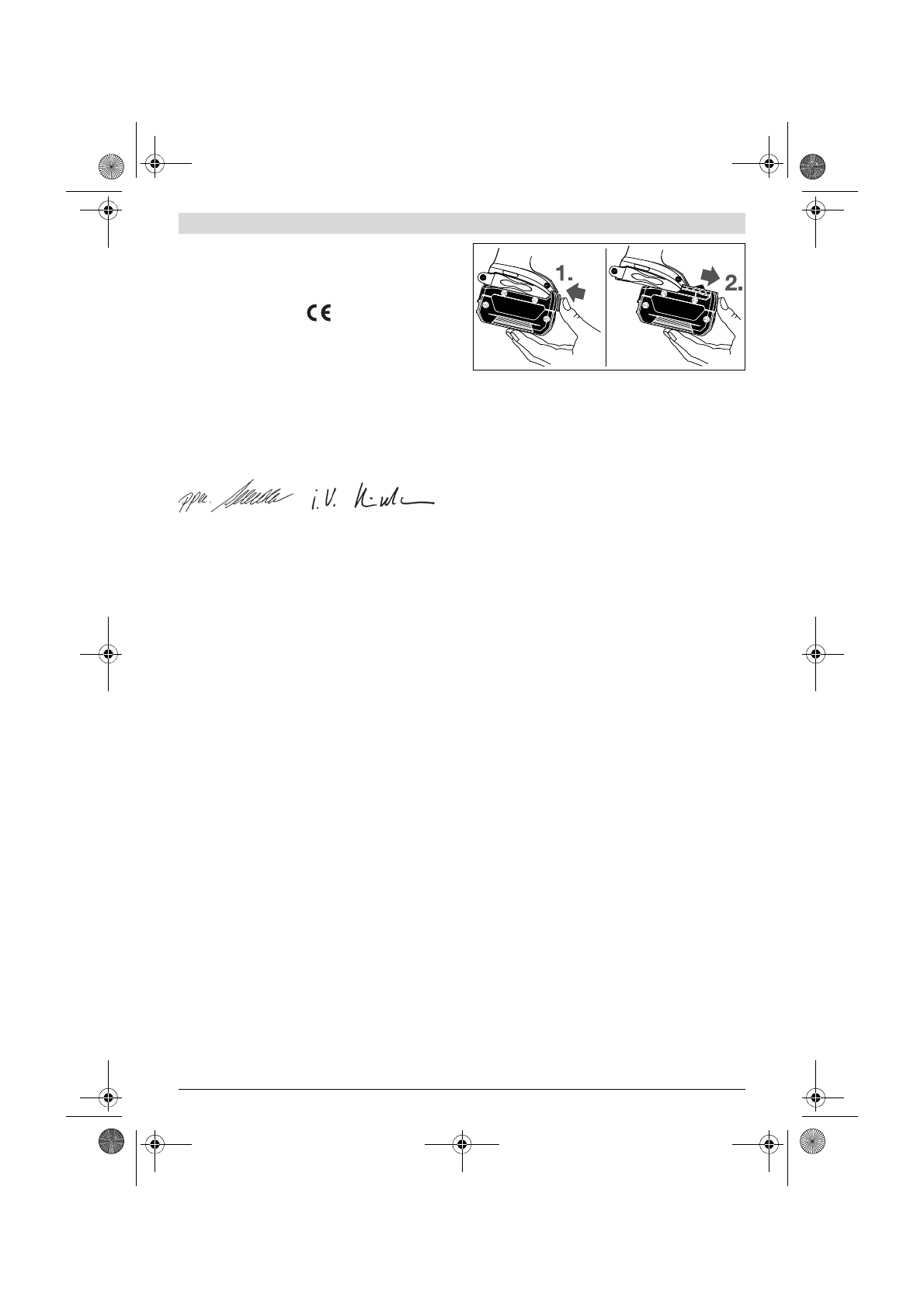

Fjerning av batteriet

Batteriet

5

 har to låsetrinn som skal hindre at batteriet faller

ut ved utilsiktet trykking av batteri-opplåsingstasten

6

. Så len-

ge batteriet er satt inn i el-verktøyet, holdes det i posisjon av
en fjær.

Til fjerning av batteriet

5

 trykker du opplåsingstasten

6

 og

trekker batteriet fremover ut av elektroverktøyet.

Ikke bruk

makt.

Verktøyskifte (se bilde A

—

C)



Ta batteriet ut av elektroverktøyet før alle arbeider på
elektroverktøyet utføres (f. eks. vedlikehold, verktøy-
skifte osv.) hhv. ved transport og oppbevaring.

Det er

fare for skader hvis du trykker på på-/av-bryteren ved en
feiltagelse.



Rengjør ventilasjonsåpningene til elektroverktøyet
med jevne mellomrom.

Motorviften trekker støv inn i hu-

set, og en stor oppsamling av metallstøv kan medføre elek-
trisk fare.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Innsetting av innsatsverktøy

Trekk låsehylsen

2

 fremover, skyv innsatsverktøyet helt inn i

verktøyfestet

1

 og slipp låsehylsen

2

 igjen for å låse innsats-

verktøyet.

Bruk kun skrubits med kulelås

11

 (DIN 3126-E6.3). Andre

skrubits

13

 kan du sette inn med en universalbitsholder med

kulelås

12

.

Fjerning av innsatsverktøyet

Trekk låsehylsen

2

 fremover og ta ut innsatsverktøyet.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Når du setter inn et verktøy må du passe på at verktøy-
et sitter godt fast i verktøyholderen.

Hvis innsatsverk-

tøyet ikke er sikkert forbundet med verktøyfestet, kan det
løsne i løpet av skruingen.

Skyv innsatsverktøyet

14

 inn på firkanten på verktøyfestet

1

.

Systemavhengig har innsatsverktøyet

14

 litt klaring på verk-

tøyfestet

1

; dette har ingen innflytelse på funksjonen/sikker-

heten.

Bruk

Funksjon

Verktøyfestet

1

 med innsatsverktøyet drives av en el-motor

via gir og slagverk.

Arbeidet inndeles i to faser:

Skruing

 og

fasttrekking

 (slagverk i aksjon).

Slagverket starter straks skruforbindelsen kjører seg fast og
motoren da belastes. Slagverket forvandler slik motorkraften
til regelmessige dreieslag. Skruer eller mutre løsnes på om-
vendt måte.

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
