158

 | Hrvatski

1 609 92A 00R | (12.12.12)

Bosch Power Tools

Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za
zaštitu korisnika, kao npr.: održavanje električnog alata i rad-
nih alata, kao i organiziranje radnih operacija.

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u
„Tehnički podaci“ usklađen sa slijedećim normama ili norma-
tivnim dokumentima: EN 60745, prema odredbama smjerni-
ca 2011/65/EU, 2004/108/EZ, 2006/42/EZ.

Tehnička dokumentacija (2006/42/EZ) može se dobiti kod:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
16.11.2012

Montaža

Punjenje aku-baterije



Koristite samo punjače navedene na stranici sa pribo-
rom.

Samo su ovi punjači prilagođeni Li-ionskoj aku-bate-

riji koja se koristi u vašem električnom alatu.

Napomena:

Aku-baterija se isporučuje djelomično napunje-

na. Kako bi se zajamčio puni učinak aku-baterije, prije prve
uporabe aku-baterije, napunite je do kraja u punjaču.

Li-ionska aku-baterija može se u svakom trenutku puniti, bez
skraćenja njenog vijeka trajanja. Prekid u procesu punjenja
neće oštetiti aku-bateriju.

Li-ionska aku-baterija je „Electronic Cell Protection (ECP)“ za-
štitom zaštićena od dubinskog pražnjenja. Kada se aku-bate-
rija isprazni, električni alat će se isključiti preko zaštitnog sklo-
pa: radni alat se više neće vrtjeti.



Nakon automatskog isključivanja električnog alata ne
pritišćite dalje na prekidač za uključivanje/isključiva-
nje.

Aku-baterija bi se mogla oštetiti.

Aku-baterija je opremljena s NTC kontrolom temperature koja
dopušta punjenje samo u području temperatura između 0 ° C
i 45 ° C. Na taj će se način postići dugi vijek trajanja aku-bate-
rije.

Pridržavajte se uputa za zbrinjavanje u otpad.

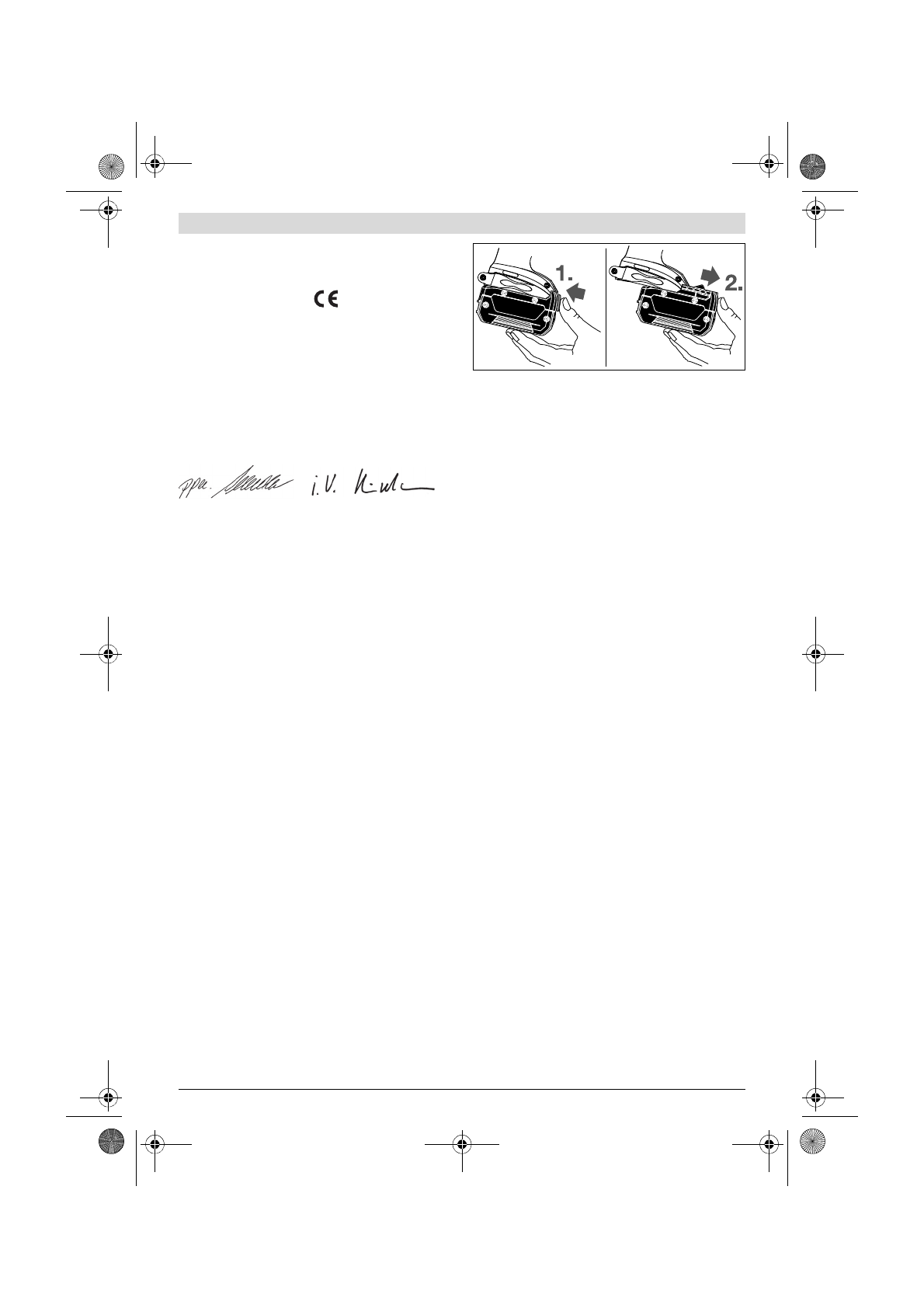

Vađenje aku-baterije

Aku-baterija

5

 raspolaže sa dva stupnja blokiranja koji trebaju

spriječiti da aku-baterija ispadne van kod nehotičnog pritiska
na tipku

6

 za deblokiranje aku-baterije. Čim se aku-baterija

stavi u električni alat, ona će se pomoću opruge zadržati u
određenom položaju.

Za vađenje aku-baterije

5

 pritisnite tipku za deblokiranje

6

 i

izvucite aku-bateriju prema naprijed iz električnog alata.

Kod

toga ne koristite silu.

Zamjena alata (vidjeti sl. A

–

C)



Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata.

Kod nehotičnog aktiviranja prekidača za uključiva-

nje/isključivanje postoji opasnost od ozljeda.



Redovito čistite otvore za hlađenje vašeg električnog
alata.

Ventilator motora uvlači prašinu u kućište električ-

nog alata, a veliko nakupljanje metalne prašine može uzro-
kovati električne opasnosti.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Umetanje radnog alata

Čahuru za zabravljivanje

2

 povucite prema naprijed, poma-

knite radni alat do graničnika u stezač alata

1

 i ponovno oslo-

bodite čahuru za zabravljivanje

2

, da bi radni alat mogli areti-

rati.

Koristite samo nastavke odvijača sa kugličnim osiguračem

11

(DIN 3126-E6.3). Ostali nastavci odvijača

13

 mogu se umet-

nuti preko univerzalnog držača nastavka odvijača sa kuglič-
nim osiguračem

12

.

Vađenje radnog alata

Povucite čahuru za zabravljivanje

2

 prema naprijed i izvadite

radni alat.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Kod stavljanja radnog alata pazite da on sigurno sjedi
na stezaču alata.

Ako radni alat ne bi bio čvrsto vezan sa

stezačem alata, mogao bi se osloboditi tijekom postupka
odvijanja vijka.

Navucite radni alat

14

 na četverokut stezača alata

1

.

Uvjetovano sustavom, radni alat

14

 s neznatnim zazorom sje-

di na stezaču alata

1

; to nema utjecaja na funkciju/sigurnost.

Rad

Način djelovanja

Stezač alata

1

 sa radnim alatom dobiva pogon od elektromo-

tora, preko prijenosnika i udarnog mehanizma.

Radna operacija se raščlanjuje u dvije faze:

uvijanje vijaka

 i

stezanje

 (djeluje udarni mehanizam).

Udarni mehanizam počinje djelovati čim se na vijčanom spoju
osjeti otpor i time će se motor opteretiti. Udarni mehanizam

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
