 Suomi |

73

Bosch Power Tools

1 609 92A 00R | (12.12.12)

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työ-
aikajakson aikana tulisi ottaa huomioon myös se aika, jolloin
laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käyte-
tä. Tämä voi selvästi pienentää koko työaikajakson värähtely-
rasitusta.
Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn
vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihto-
työkalujen huolto, käsien pitäminen lämpiminä, työnkulun or-
ganisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni-
set tiedot” selostettu tuote vastaa seuraavia standardeja tai
standardoituja asiakirjoja: EN 60745 direktiivien
2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mu-
kaan.

Tekninen tiedosto (2006/42/EY):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
16.11.2012

Asennus

Akun lataus



Käytä vain tarvikesivulla mainittuja latauslaitteita.

Vain nämä latauslaitteet on sovitettu sähkötyökalussasi
käytettävälle litiumioniakulle.

Huomio:

Akku toimitetaan osittain ladattuna. Jotta akun täysi

teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön-
ottoa ladata täyteen latauslaitteessa.

Litiumioniakkua voidaan ladata milloin vain lyhentämättä
akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Litiumioniakku on suojattu syväpurkausta vastaan ”elektroni-
sen kennojen suojauksen (ECP)” avulla. Akun tyhjetessä suo-
jakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää lii-
ku.



Älä enää paina käynnistyskytkintä sähkötyökalun
automaattisen poiskytkennän jälkeen.

Akku saattaa

vahingoittua.

Akku on varustettu NTC-lämpötilanvalvonnalla, joka sallii la-
taamisen vain akun lämpötilan ollessa välillä 0 ° C ja 45 ° C. Tä-
ten saavutetaan pitkä käyttöikä akulle.

Ota huomioon hävitysohjeet.

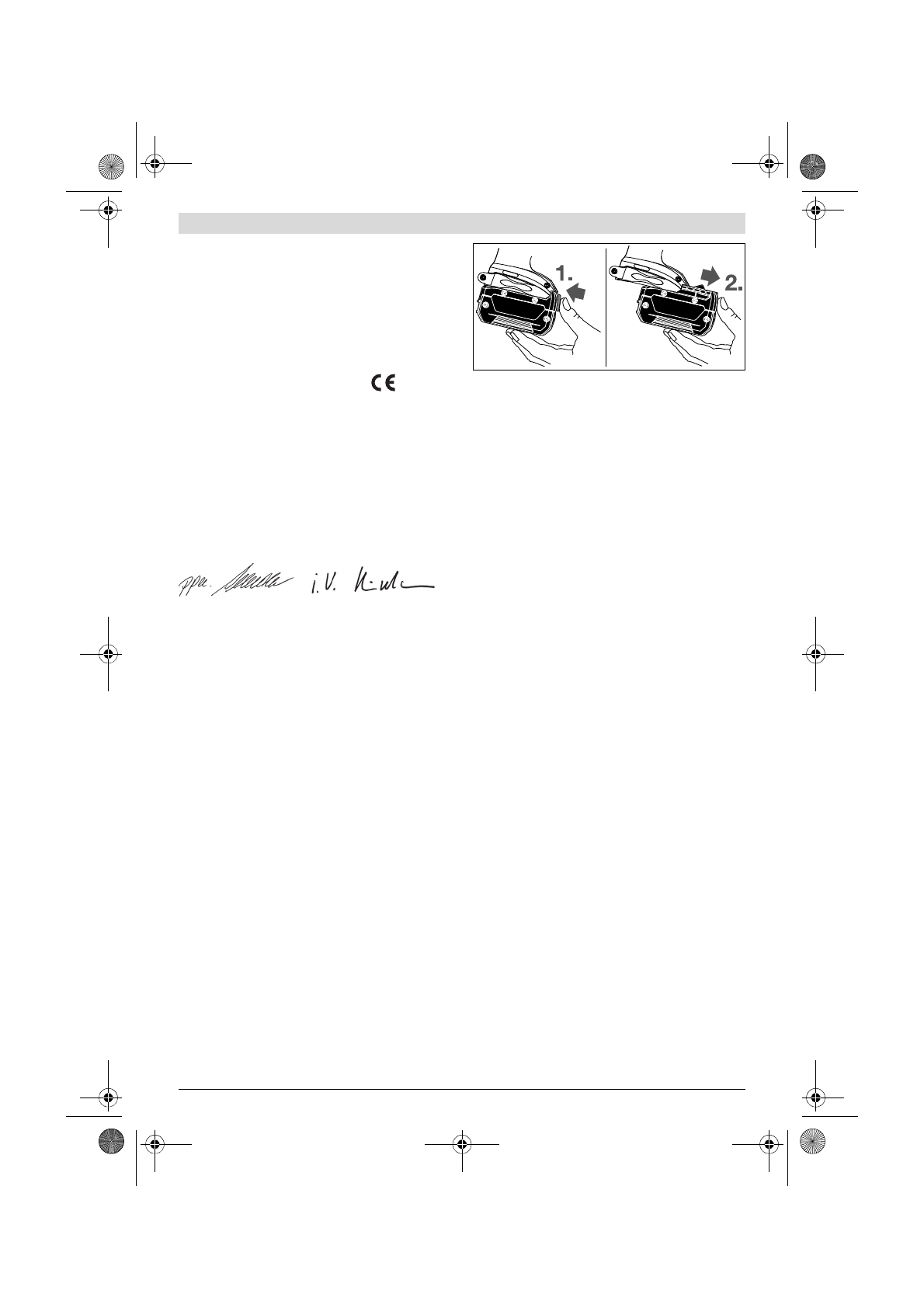

Akun irrotus

Akussa

5

 on kaksi lukitusvaihetta, jotka estävät akkua irto-

amasta, jos tahattomasti painaa akun lukkopainiketta

6

. Akun

ollessa sähkötyökalussa, jousi pitää sen paikoillaan.

Irrota akku

5

 painamalla lukkopainiketta

6

 ja vetämällä akku

eteenpäin ulos sähkötyökalusta.

Älä käytä voimaa tähän.

Työkalunvaihto (katso kuvat A

—

C)



Irrota aina akku sähkötyökalusta ennen kaikkia laittee-
seen kohdistuvia töitä (esim. huolto, työkalun vaihto
jne.) sekä laitetta kuljetettaessa ja säilytettäessä.

Muu-

toin käynnistyskytkimen tahaton painallus muodostaa
loukkaantumisvaaran.



Puhdista sähkötyökalusi tuuletusaukot säännöllisesti.

Moottorin tuuletin imee pölyä työkalun koteloon, ja voima-
kas metallipölyn kasautuma voi synnyttää sähköisiä vaara-
tilanteita.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Vaihtotyökalun asennus

Vedä työkalunpitimen lukkoholkki

2

 eteenpäin, työnnä vaih-

totyökalu vasteeseen asti työkalunpitimeen

1

 ja päästä hylsy

vapaaksi, jotta vaihtotyökalu lukkiutuisi

2

 paikoilleen.

Käytä ainoastaan ruuvauskärkiä, joissa on kuulalukitus

11

(DIN 3126-E6.3). Muita ruuvauskärkiä

13

 voit käyttää kuula-

lukituksella varustetun yleispitimen

12

 avulla.

Vaihtotyökalun irrotus

Vedä lukkoholkki

2

 eteenpäin ja poista vaihtotyökalu.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Tarkista vaihtotyökalua asentaessasi, että se istuu tiu-
kasti työkalunpitimessä.

Jos vaihtotyökalu ei ole tuke-

vasti kiinni työkalunpitimessä, saattaa se irrota ruuvin-
väännön aikana.

Työnnä vaihtotyökalu

14

 työkalunpitimen

1

 neliöpään päälle.

Järjestelmästä johtuen vaihtotyökalulla

14

 on pieni välys työ-

kalunpitimessä

1

; tämä ei vaikuta toimintaan/turvallisuuteen.

Käyttö

Toimintaperiaate

Työkalunpidintä

1

 ja siinä olevaa työkalua käyttää sähkömoot-

tori vaihteiston ja iskumekanismin välityksellä.

Työvaiheita on kaksi:

ruuvaus

 ja

kiristys

 (iskumekanismi toimii).

Iskumekanismi käynnistyy heti, kun ruuviliitos on kireällä ja
moottori kuormittuu. Iskumekanismi muuttaa silloin mootto-
rin tuottaman voiman tasaisiksi, kiertyviksi iskuiksi. Ruuveja
tai muttereita irrotettaessa toimintavaiheet ovat päinvastai-
set.

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
