32

strömbrytaren i

fig. C

 ska stå i

läge OFF

.

-  Försäkra  dig  om  att  fordonet  eller  båten  som  ska

startas  är  avstängt  (strömbrytaren  eller  tändnyckeln

ska stå på OFF).

-  Anslut  först  den  röda  klämman  (+)  till  den  positiva

polen på fordonets batteri.

-  Anslut  sedan  den  svarta  klämman  (-)  till  en  fast

metalldel på motorn. Anslut inte klämman till batteriets

negativa pol.

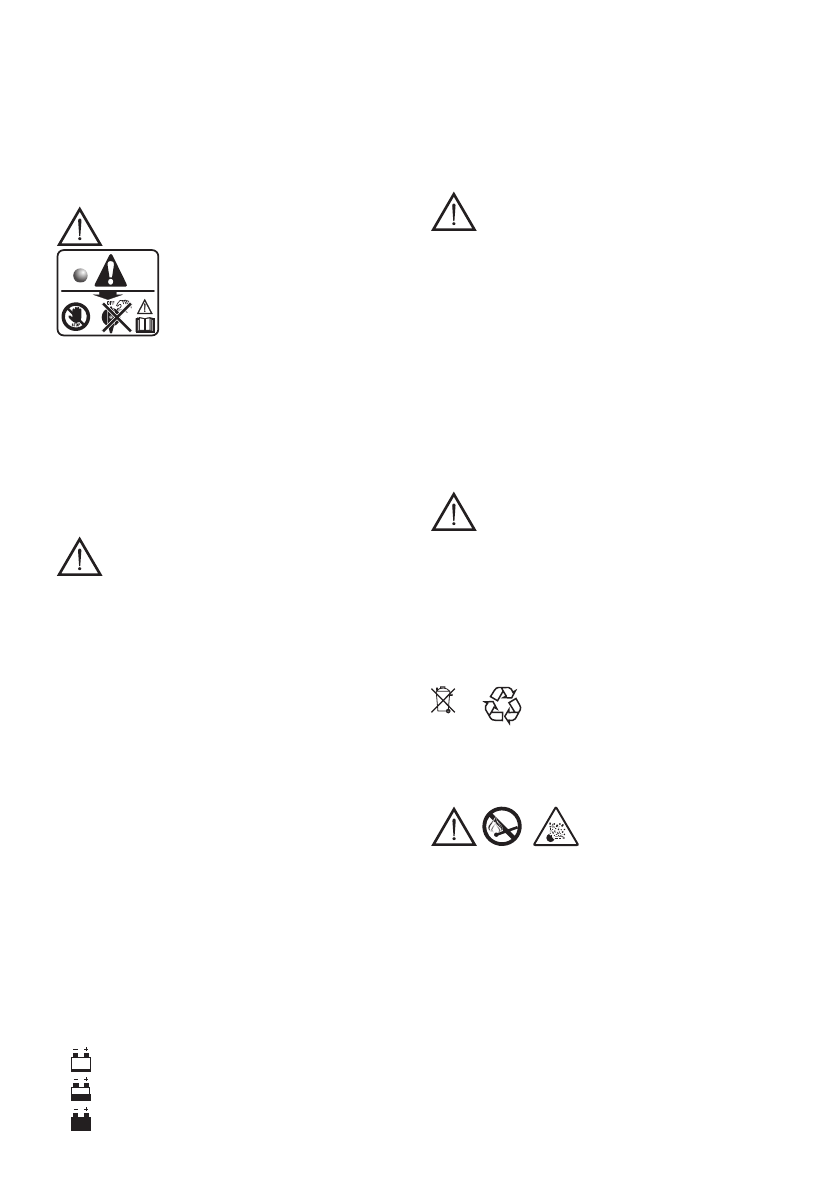

OBS: FARA!

Symbologin som anges här, innebär

att  då  den  RÖDA  LYSINDIKATORN

(Fig.  A-1)  lyser  och  man  hör  en

akustisk  signal  gäller  följande

“OMVÄNDA POLER, FARA!”.

Aktivera  absolut  inte  startmotorns

strömbrytare och ta bort kablarna!

Kontrollera  att  fordonsbatteriets  och  startmotorns

poler är korrekta innan du utför anslutningarna som

beskrivs ovan.

-  I frånvaro av en akustisk signal och då den röda lampan

är avstängd, ska du placera startmotorns strömbrytare

(fig. C) på 12V eller 24V (om de är närvarande) enligt

korrekt spänning för fordonet som ska startas.

-  Placera  strömbrytaren  för  igångsättning  av  fordonet

eller båten på ON. Vänta cirka en minut. Ställ fordonets

strömbrytare i startläge i högst 3÷4 sekunder. Om bilen

eller båten inte startas, vänta minst 3 minuter innan du

försöker igen.

OBS:  Du  ska  alltid  förhindra  att  den  svarta

och den röda klämman kommer i kontakt med

varandra eller vidrör en gemensam ledning.

Medan  motorn  är  igång,  ska  du  noga  följa

instruktionssekvensen:

1.

  Stäng av startmotorn: strömbrytaren i läge OFF.

2.

  Koppla bort fordonets svarta klämma (negativ).

3.

  Koppla bort fordonets röda kämma (positiv).

4.

  Sätt tillbaka klämmorna i motsvarande säte.

Vi rekommenderar dig att ladda startmotorn så snart som

möjligt.

Användning av startmotorn som elaggregat:

-  Lyft locket på cigarrättändaruttaget

(Fig. A-2)

.

-  Sätt i cigarrettändarkontakten på anordningen som ska

matas i uttaget som visas i

 fig. A-2

.

LADDNING

Viktigt!

För  att  skydda  batteriets  integritet,  ladda

det  minst  12  timmar  före  användning,  efter  varje

användning och hur som helst var 3:e månad.

Det  är  möjligt  att  ladda  enheten  genom  att  använda

en  strömförsörjning  på  230V  AC  (genom  att  använda

nätaggregatet  som  medföljer)  eller  med  en  12V  DC-

matning. Vi rekommenderar dig att se till att batteriet alltid

är helt laddat. En låg laddningsnivå kan förkorta batteriets

livslängd.  Kom  ihåg  att  den  tid  som  krävs  för  att  ladda

batteriet  beror  på  antalet  starter  som  har  utförts.  För  att

kontrollera  om  batteriet  ska  laddas,  tryck  på  knappen

som visas i

fig. A-3

.

De  tre  lysdioderna  i

fig.  A-4

signalerar  batteriets

laddningsstatus med följande betydelse:

-

: batteriet är helt urladdat;

-

: batteriet är urladdat;

-

: batteriet är helt laddat;

Den  röda  lysdioden  “Charging”  i

fig.  A-5

tänds  när

enheten är på laddning.

Den  gula  lysdioden  “Remove  Charger”  i

fig.  A-6

tänds  under  laddningsfasen  när  kontrollanordningen

som  skyddar  nätaggregatet  eller  batteriet  ingriper.  Vi

råder  dig  att  koppla  ifrån  nätaggregatets  kontakt  från

laddningsuttaget.

Laddning med strömförsörjning på 230V AC

OBS:  använd  endast  det  nätaggregat  som

medföljer!

1-

Sätt  först  in  nätaggregatets  kontakt

(FIG.  B-7)

  i  ett

230V AC-uttag.

    Sätt  sedan  in  utgångskontakten

(FIG.B-8  )

  i

laddningsuttaget.

2-

Kontrollera att strömbrytaren i

fig. C

står på “OFF”.

3-

   Lysdioden  ”Charging”  tänds  och  startmotorn  går

in  i  laddningsfasen.  Startmotorn  är  utrustad  med

en  kontrollanordning  som  gör  att  man  kan  undvika

överbelastning  av  batteriet  och  nätaggregatet.  Låt

systemet stå på laddning den tid som krävs.

Obs:  för  att  bekräfta  batteriets  laddningsstatus,  ska

du koppla ifrån nätaggregatet och trycka på knappen

i  fig.  A-3:  lysdioderna  i  fig.  A-4  signalerar  batteriets

laddningsstatus med betydelsen som beskrivs ovan.

Laddning på fordonet med 12V DC-strömtillförsel:

OBS: utför laddningen med motorn igång.

1-

Kontrollera att strömbrytaren i

fig.

C

står på “OFF”.

2-

   Sätt  i  cigarrettändarkontakten  på  den  medföljande

kabeln (

Fig. B-10

) i uttaget i bilen eller båten.

3-

Sätt  i  den  andra  cigarrettändarkontakten

(Fig.  B-9

)

på  den  medföljande  kabeln  i  ett  av  uttagen  på

startmotorn

(FIG.A-2).

OBS:

  Den  här  funktionen  används  för  att  bibehålla

startmotorn  i  gott  laddningstillstånd  under  resan  och

kanske inte leder till en fullständig laddning.

Pb

BORTSKAFFNING AV BATTERIET

Ett startbatteri som är tomt bör återvinnas. I vissa stater

är  detta  obligatoriskt.  Kontakta  de  lokala  myndigheterna

för solitt avfall för ytterligare information om återvinning.

VARNING:

  gör  dig  aldrig  av  med  batteriet  genom  att

bränna  det.  Det  kan  leda  till  en  explosion.  Innan  du

bortskaffar batteriet, ska du täcka de frilagda terminalerna

med  isoleringstejp  för  att  förhindra  kortslutningar.  Utsätt

inte  batteriet  för  en  intensiv  värme  eller  eld,  annars  kan

en explosion uppstå.

SPECIFIKATIONER:

STARTMOTOR 12V

Batterityp:

-   Hermetiskt 12-volts blybatteri, laddbart.

Batteriets kapacitet:

-   34 Ah

Uteffekt:

-   1800A med toppström.

Kopparkablar:

-   Isolerade i PVC

Kabellängd:

-   100 cm
