14

Русский

Шаг 1. Основные подключения

Подключение антенных
кабелей

Эти подключения требуются для просмотра
и записи телепрограмм с помощью
устройства записи. Если антенный сигнал
поступает с видеомагнитофона, кабельного
или спутникового ресивера, убедитесь, что
эти устройства включены для просмотра или
записи кабельных программ.

Для подключения видеомагнитофона
и/или кабельного или спутникового
ресивера

обратитесь к главе “Шаг 2.

Дополнительные подключения” для
получения сведений по подключению к
телевизору.

A

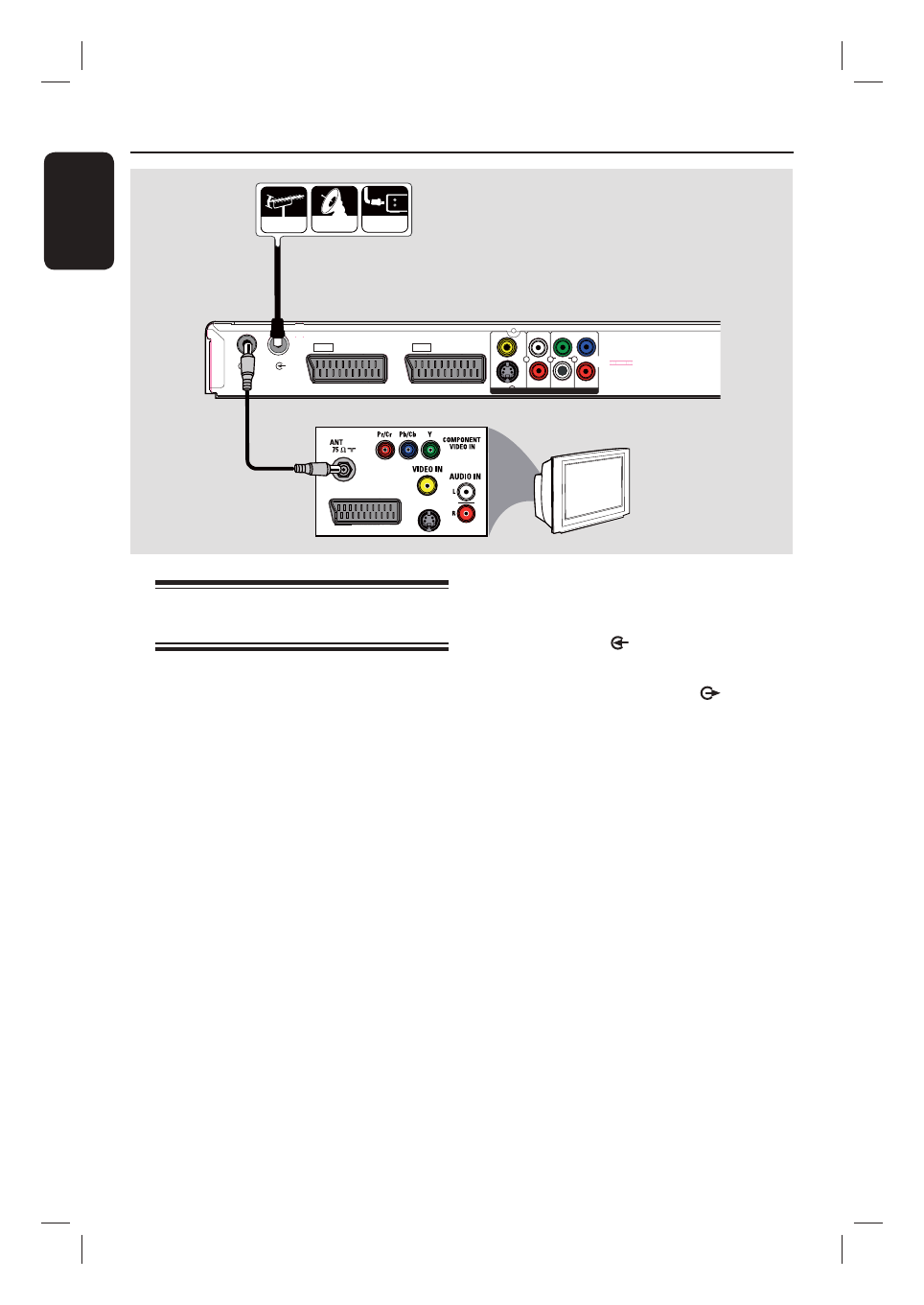

  Подключите кабель антенны или кабельного

телевидения (кабельного или спутникового
ресивера {RF OUT или TO TV}) к разъему

ANTENNA-IN

 устройства записи.

B

  С помощью коаксиального кабеля

подключите разъем

TV-OUT

устройства записи к антенному входу
телевизора (VHF/UHF RF IN).

Полезный совет:
–  В зависимости от типа подключения
телевизионного сигнала (напрямую от
антенны, через кабельный ресивер или
видеомагнитофон), потребуется отключить
некоторые кабели перед тем, как выполнить
описанное выше подключение.

ANTENNA-IN

TV-OUT

TO TV - I/O

E X T

1

AUX - I/O

E X T

2

DIGITAL AUDIO

COAXIAL

COMPONENT

VIDEO

AUDIO-R

Pr

AUDIO-L

Y

Pb

S-VIDEO

CVBS

OUTPUT

S-VIDEO IN

TV

КАБЕЛЬ

СПУТНИКОВОЙ

АНТЕННЫ

A

B
